Циклоны конструкции сиоТа
Номер циклона |
Производительность м3/ч |
Размеры, мм |
|
Масса, кг |
|||||||
А1 |
А2 |
Аз |
В |
Н |
h |
h1 |
d |
d1 |
|||
1 |
1,5 |
703 |
264 |
135 |
675 |
1720 |
1360 |
235 |
170 |
68 |
51 |
2 |
3 |
1045 |
380 |
195 |
970 |
2455 |
1960 |
335 |
245 |
98 |
102 |
3 |
4,5 |
1242 |
465 |
240 |
1184 |
2995 |
2400 |
407 |
300 |
120 |
148 |
4 |
6 |
1428 |
535 |
275 |
1363 |
3440 |
2765 |
460 |
345 |
138 |
195 |
5 |
7,5 |
1595 |
597 |
310 |
1520 |
3830 |
3075 |
525 |
385 |
154 |
244 |
6 |
8,5 |
1698 |
635 |
330 |
1620 |
4080 |
3280 |
555 |
410 |
164 |
275 |
7 |
10 |
1943 |
690 |
335 |
1758 |
4423 |
3555 |
605 |
445 |
178 |
323 |
Циклоны ВЦНИИОТ. Циклоны с обратным конусом разработаны ВЦНИИОТ (г. Москва) (рис. 4.9, табл. 4.5).

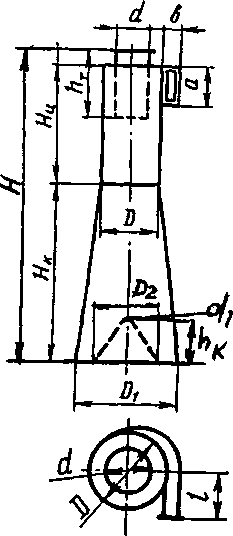

Рис. 4.9. Циклон ВЦНИИОТ.
Применяют для улавливания сухой не слипающейся, не волокнистой и абразивной; а также слабослипающейся (сажа, тальк) пыли. Пылегазовый поток проходит в бункер через кольцевую щель между двумя соосными конусными поверхностями. Обеспыленный газ (воздух) возвращается в корпус циклона через отверстие в вершине внутреннего конуса.
Таблица 4.5.
Соотношение размеров (в долях диаметра d) для циклонов типа вцнииот
Наименование |
Величина |
Внутренний диаметр цилиндрической части, D |
До 1000 мм |
Высота цилиндрической части, Нц |
2,0 |
Высота конической части, Нк |
3,0 |
Внутренний диаметр выхлопной трубы, d |
0,5 |
Диаметр нижней части конуса, D1 |
1,6 |
Диаметр внутреннего конуса, D2 |
1,4 |
Диаметр отверстия внутреннего конуса, d1 |
0,1 |
Высота внутреннего конуса, hк |
0,68 |
Высота заглубления выхлопной трубы, h |
2,1 |
Полная высота циклона, Н |
5,2 |
Длина входного патрубка, l |
0,6 |
Высота входного патрубка, а |
1,0 |
Ширина входного патрубка, b |
0,25 |
Для унификации циклонов (их в нашей стране применяется несколько десятков типов) в институте охраны труда (Санкт-Петербург) были проведены сравнительные испытания по единой методике. По результатом испытаний циклон ЦН-11, как обладающий наибольшей эффективностью и хорошо приспособленный для групповой установки, был рекомендован для преимущественного применения. Циклоны ЦН-15, СИОТ и ВЦНИИОТ несколько уступают по эффективности циклону ЦН-11, но имеют определенные преимущества в отношении габаритов: циклон СИОТ по высоте на 30 % меньше, чем ЦН-11, но больше его по диаметру на 17%; диаметр циклона ЦН-15 на 10% меньше, чем ЦН-11.
Циклоны больших размеров имеют худшие показатели по очистке, и поэтому часто для достижения необходимой пропускной способности компонуют группы циклонов меньшего диаметра. Компоновка может выполняться прямоугольной или круговой. Группы циклонов обычно имеют общие подводящие и отводящие коллекторы, объединенный пылесборник. Бункеры групп до 4 циклонов могут выполняться круглой и прямоугольной формы, выше 4 - только прямоугольной. Группы рекомендуется компоновать из четного числа циклонов. Общее количество циклонов в группе может быть доведено до 16, однако более 8 циклонов компоновать вместе нежелательно. При большом числе циклонов практически невозможно организовать равномерное распределение газов ко всем аппаратам, что приводит к нерасчетным режимам их работы и существенному снижению степени очистки газа. Ухудшают очистку и перетоки пыли в общем бункере, из-за которых она интенсивнее, чем в одиночных циклонах, захватывается очищенным газом.
Батарейные циклоны. При необходимости обеспечения большой пропускной способности используют батарейные циклоны (мультициклоны). Они состоят из циклонных элементов, объединенных в одном корпусе и имеющих общий бункер. Подключение циклонов параллельное от общего коллектора загрязненных газов, отвод очищенного газа также объединен. Циклонные элементы могут быть с возвратным потоком или прямоточные. Прямоточные элементы обладают всеми недостатками аналогичных одиночных циклонов и используются реже возвратно-поточных. В отечественных циклонных элементах подвод загрязненных газов производится коаксиально через завихрители типа "винт" и "розетка" (рис. 4.10, а и б) или тангенциально через укороченные улитки (рис. 4.10, в); четырехзаходный улиточный (рис. 4.10, г).
Розеточные завихрители по сравнению с винтовыми обеспечивают более высокую очистку газа, но в большей степени подвержены забиванию пылью. Для пылей третьей группы слипаемости направляющие типа "розетка" не рекомендуются, а пыли четвертой группы (сильнослипающиеся) вообще нежелательно очищать в батарейных циклонах.

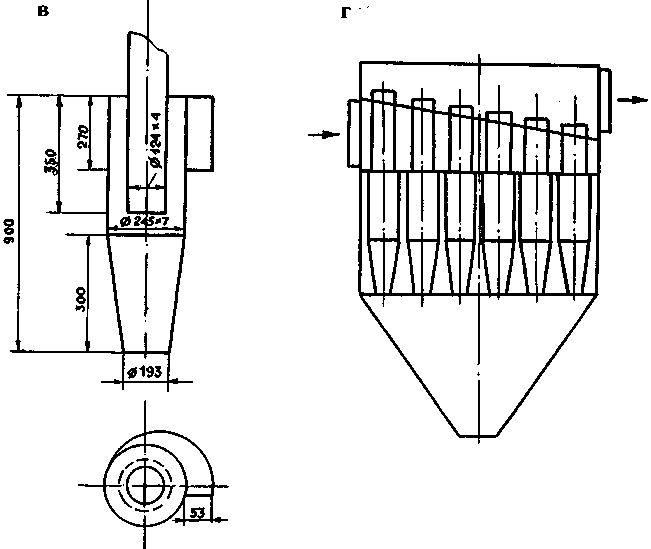

Рис. 4.10. Циклонные элементы батарейного циклона:
а - с направляющий аппаратом типа «винт»; б - с направляющим аппаратом типа «розетка»; в – вход через укороченные улитки; г – четырехзаходный улиточный вход.
Элементы с полуулиточным подводом имеют лучшие показатели очистки за счет герметичности узла ввода газов. В то же время степень очистки газов в батарейных циклонах любых типов ниже, чем в одиночных циклонах. Недостатки, присущие групповой установке циклонов, в батарейных циклонах усугубляются большим числом объединяемых элементов. Технические характеристики некоторых типов батарейных циклонов с возвратно-поточными элементами приведены в таблице 4.6, а с прямоточными - в таблице 4.7.

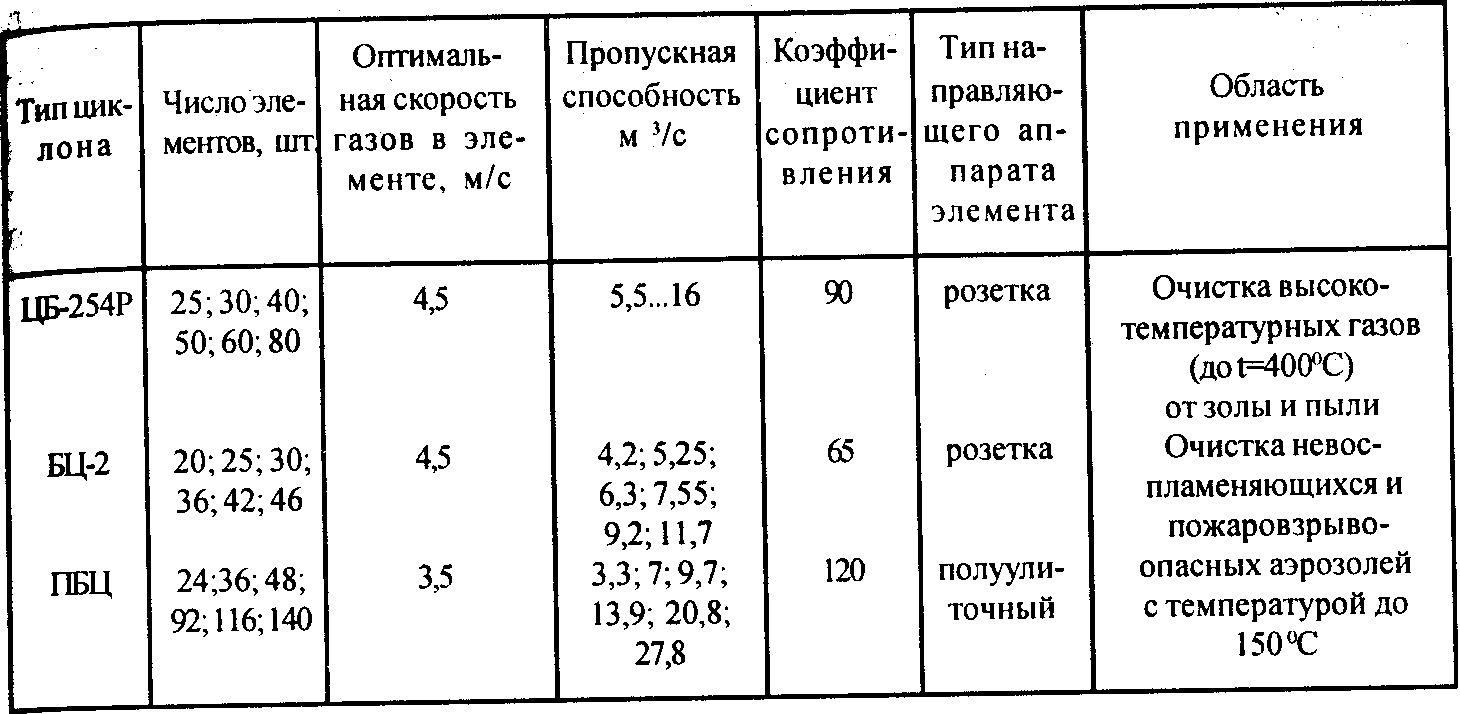

Таблица 4.6.
Технические характеристики батарейных циклонов с возвратно-поточными элементами.
Таблица 4.7..
Технические характеристики батарейных циклонов с прямоточными
элементами.
