6.2. Орошаемые циклоны с водяной пленкой
Эффект действия орошаемого циклона по сравнению с обычным циклоном усиливается тем, что пыль, отбрасываемая под действием центробежных сил к стенкам циклона, в значительной мере поглощается водяной пленкой и превращается в шлам. В результате предотвращается вторичный унос пыли, выделившейся из потока.
В циклонах с водяной пленкой опасность взрыва и возгорания пыли практически устраняется, рассчитанных на очистку низкотемпературных газов с любым видом пыли, кроме схватывающейся и реагирующей с водой
Орошаемый циклон типа ЦВП (рис. 6.3) состоит из цилиндрического корпуса с коническим днищем и воздухоотводящим патрубком и воздухоподводящей улитки. Запыленный воздух подводится по касательной к корпусу со скоростью около 20 м/с. Поверхность стенок аппарата орошается водой с помощью сопел, расположенных равномерно в верхней части циклона. Сопла находятся также во входном патрубке и предназначены для смыва отложений пыли. Давление воды перед соплами 2…2,5 кПа. Удельный расход воды - 0,05…0,3 л/м3. Одиночные циклоны с водяной пленкой рассчитаны на очистку 1…20 тыс. м3/ч запыленного газа и во всем диапазоне производительности обеспечивают достаточную степень очистки.
Циклон с водяной пленкой типа ЦВП можно использовать для очистки низкотемпературных газов с любым видом нецементирующейся пыли, кроме схватывающейся и реагирующей с водой. Он может быть применен в качестве каплеуловителя в установках с трубами Вентури.
Общая эффективность ЦВП - до 90 %, фракционная эффективность улавливания частиц размером 5…10 мкм до 90…95 %.
Рис. 6.3. Циклон с водяной пленкой ЦВП:
1 - корпус; 2 - выходной патрубок; 3 - улитка; 4 - коллектор;
5 - конусный патрубок (гидрозатвор); 6 - входной патрубок.
Основные характеристики газопромывателей ЦВП приведены в табл. 6.4.
Таблица 6.4
Характеристика циклонов с водяной пленкой
Исполнение циклона |
Скорость воздуха, м/с |
Гидравлическое сопротивление, Па |
Коэффициент гидравлического сопротивления |
|||||
наименьшая* |
наибольшая** |
наименьшая* |
наибольшая** |
наименьшее |
наибольшее |
отнесенный к vвх, xвх |
отнесенный к v0, x0 |
|
Основное |
16 |
25,6 |
4,5 |
7,05 |
360 |
915 |
2,3 |
30 |
Для работы с повышенной скоростью |
32 |
44 |
4,5 |
6,0 |
940 |
1780 |
1,5 |
78 |
*Во входном отверстии циклона vвх.
**Условная средняя в поперечном сечении циклона vo.
Продолжение табл. 6.4.
Тип циклона |
Размеры, мм |
Общая масса, кг |
||||
D |
Б |
Б1 |
Н |
a |
||
ЦВП-3 |
315 |
445 |
283 |
2436 |
110 195 |
63,9 |
ЦВП-4 |
400 |
505 |
360 |
3014 |
140 250 |
106,7 |
ЦВП-5 |
500 |
640 |
450 |
3684 |
175 310 |
161 |
ЦВП-6 |
630 |
765 |
565 |
4554 |
220 390 |
237 |
ЦВП-8 |
800 |
1025 |
720 |
5699 |
280 495 |
369,7 |
ЦВП-10 |
1000 |
1335 |
900 |
7044 |
350 620 |
569,5 |

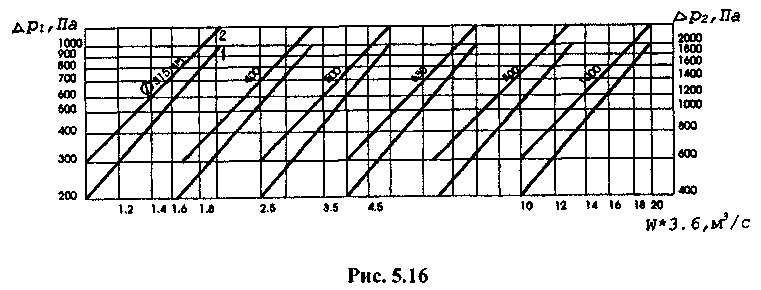

Гидравлическое сопротивление циклонов ЦВП зависит от расхода газа и конструкции аппарата. На рис. 6.4 приведена номограмма для определения гидравлического сопротивления ЦВП различных типоразмеров в зависимости от расхода газа.
Степень очистки газа в циклоне ЦВП можно определить на основе двух графиков, приведенных на рис. 6.5 и 6.8.
По
рис. 6.7 определяют диаметр частиц пыли,
улавливаемых на 50%, в зависимости от
гидравлического сопротивления аппарата.
График, приведенный на рис. 6.7, построен
для определенных условий:
=
2650 кг/м3,
=
20 °С,
=
1,8310-5
Пас,
поэтому для иных условий величина
диаметра частиц, уловленных на 50% (
),
уточняется по зависимости:
Степень или эффективность фракционной очистки определяется по номограмме (рис. 6.8).
Для этого сначала определяют параметр, а по кривой распределения D (d), построенной в логарифмически вероятностных координатах на основе свойств интеграла вероятности:*
(6.13)
где
- медианный размер частиц нормального
распределения, который представляет
собой такой размер, при котором масса
частиц крупнее
равна количеству частиц мельче
;
и
- размеры частиц, соответствующие
ординатам 16 и 84% кривой D
(d).
Затем
из координаты
на оси абсцисс номограммы (см. рис. 6.8)
проводят прямую под углом, соответствующим
найденному по формуле (6.1) значению
.
Таким образом, номограмма является как
бы подготовленной к работе.
Для определения степени фракционной очистки необходимо для каждого среднего диаметра фракции найти по линии соответствующую ординату степени очистки.
Общую степень очистки для всего состава пыли находят по формуле:
,
(6.14)
где
- массовая доля фракции
-го
размера;
- степень очистки пыли от частиц
-го
размера;
- число узких фракций в составе пыли.
Следует
иметь в виду, что рассмотренный метод
расчета эффективности очистки разработан
для пылей с
мкм, поэтому распространять метод на
очень тонкие пыли (
мкм) не следует.
Кроме
того, метод разрабатывался для полностью
смачиваемых пылей, поэтому для
несмачиваемых пылей полученное значение
для основного и скоростного ЦВП следует
увеличить соответственно в 2,2 и 1,9 раза,
а при смачивании 25…75% - в 1,5 и 1,4 раза.
Циклоны-газопромыватели типа СИОТ работают при повышенных скоростях газового потока (14...20 м/с). В отличие от циклонов ЦВП скоростные промыватели СИОТ имеют внутри дополнительные завихрители, что позволяет их использовать для очистки больших объемов газов (до 300 тыс. м3/ч) без снижения эффективности.
Газопромыватели типа СИОТ работают при повышенных скоростях газового потока (14...20 м/с), имеют неплохую степень очистки и рассчитаны на улавливание смачиваемой не волокнистой не схватывающейся пыли при начальной запыленности до 5 г/м3. В скоростных промывателях СИОТ частицы пыли крупнее 5 мкм улавливаются более чем на 99%.
Основные характеристики аппаратов приведены в таблице 6.5.
Таблица 6.5.
Технические характеристики газопромывателей СИОТ
Показатели |
Номер газопромывателя |
||||||||
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Производительность, м3/с, при скорости 14м/с |
3,5 |
4,9 |
6,9 |
9,7 |
13,9 |
20,8 |
27,8 |
38,9 |
55,6 |
20м/с |
4,9 |
6,9 |
9,7 |
13,9 |
20,8 |
27,8 |
38,9 |
55,6 |
77,8 |
Диаметр входа, мм |
560 |
665 |
790 |
940 |
1120 |
1330 |
1580 |
1880 |
2240 |
Внутренний диаметр аппарата, мм |
1344 |
1596 |
1896 |
2256 |
2688 |
3192 |
3792 |
4512 |
5400 |
Максимальный расход воды, л/с |
0,56 |
0,78 |
1,1 |
1,5 |
2,1 |
3,1 |
4,3 |
6,1 |
8,6 |
Циклоны-промыватели СИОТ при прочих равных условиях имеют габаритные размеры в 2,5…3 раза меньше, чем габаритные размеры скруббера, эффективность тех и других аппаратов примерно одинакова.
Расчеты характеристик циклонов с водяной пленкой ЦВП и степени очистки обрабатываемых газов по вероятностному методу проводятся в следующем порядке.
1. По располагаемому перепаду давления выбирают вид исполнения аппарата. Циклон в основном исполнении имеет меньшее сопротивление (линия 1, значения р1 на графике рис. 6.9; = 30, чем циклон с уменьшенным входным сечением (линия 2, значения р2 на графике рис.6.9; = 75). По заданному расходу газовых выбросов находят из графика рис. 6.9 диаметр аппарата и соответствующую величину потери давления.
2. По графику рис. 6.10 находят величину d50. Значение lg ч принимают равным 0,838.
3. По формуле (4.38) определяют параметр осаждения х и из таблицы 4.1 находят полный коэффициент очистки.
4. Обосновывают необходимость применения газопромывателя ЦВП или приводят причины отказа. Следует принять во внимание, что содержание дисперсных частиц в обрабатываемых газовых выбросах не должна превышать 2 г/м3. При более высоких концентрациях циклоны с водяной пленкой рекомендуется использовать как вторую ступень очистки с установкой на первой ступени сухого пылеотделителя.
Расчеты параметров центробежного газопромывателя СИОТ выполняют аналогично предыдущему.
Рис. 6.9. Зависимость перепада давления от расхода газа в
газопромывателе ЦВП:
1 – циклон в основном исполнении; 2 – циклон с уменьшенным входным сечением.
Рис.6.10. Зависимость d50 от диаметра газопромывателя ЦВП:
1 – циклон в основном исполнении; 2 – циклон с уменьшенным входным сечением.
