Глава 3
Команды и алгоритмы
109
Обработчики аппаратных прерываний
Обработчики прерываний являются важнейшей составной частью многих программных продуктов. Как было показано в гл. 1, прерывания разделяются на внутренние, возникающие в самом микропроцессоре в случае определенных сбоев (попытка деления на 0, несуществующая команда), внешние, приходящие из периферийного оборудования (клавиатура, мышь, диски, нестандартные устройства, подключенные к компьютеру) и программные, являющиеся реакцией процессора на команду int с тем или иным номером. В прикладных программах приходится обрабатывать, главным образом, внешние и программные прерывания. Общие принципы обслуживания тех и других прерываний одинаковы, однако условия функционирования обработчиков аппаратных прерываний имеют значительную специфику, связанную, главным образом, с тем, что прерывания от аппаратуры приходят в произвольные моменты времени и могут прервать текущую программу в любой ее точке. Обработчик прерывания должен быть написан таким образом, чтобы его выполнение ни в какой степени не отразилось на правильном функционировании текущей (прерываемой) программы.
Инициализация
обработчика
прерываний
Прерывание 1 Прерывание 2
Р ассмотрим схематически структуру и функционирование программного комплекса, включающего собственный обработчик какого-либо аппаратного прерывания (рис. 3.4).
Дальнейший ход программы
Обработчик прерываний

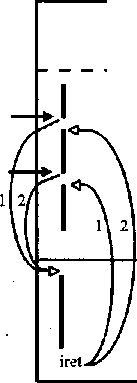

Рис. 3.4. Функционирование программного комплекса с обработчиком прерываний.
Обработчик прерываний может входить в состав программы в виде процедуры, или просто являться частью программы, начинающейся с некоторой метки (входной точки обработчика) и завершающейся командой выхода из прерывания irct. Пока мы не будем рассматривать более
сложный случай, когда обработчик представляет собой самостоятельную резидентную программу.
Программа, начиная свою работу, прежде всего должна выполнить инициализирующие действия по установке обработчика прерываний. В простейшем случае эти действия заключаются в занесении в соответствующий вектор полного адреса (сегмента и смещения) обработчика. Поскольку обработчик входит в состав программы, его относительный адрес известен; это имя его процедуры или метка входной точки. Что же касается сегментного адреса, то обработчик может входить в сегмент основной части программы, если она невелика по объему и занимает один сегмент, но может образовывать и самостоятельный сегмент. В любом случае в качестве сегментного адреса можно использовать имя соответствующего сегмента.
Часто инициализация обработчика, помимо установки вектора, предполагает и другие действия: сохранение исходного содержимого вектора прерывания, размаскирование соответствующего уровня прерываний в контроллере прерываний, посылка в устройство команды разрешения прерываний и проч.
Установив обработчик, программа может приступить к дальнейшей работе. В случае прихода прерывания, процессор сохраняет в стеке флаги и текущий адрес программы, извлекает из вектора адрес обработчика и передает управление на его входную точку. Все время, пока выполняется программа обработчика, основная программа, естественно, стоит. Завершающая обработчик команда iret извлекает из стека сохраненные там данные и возвращает управление в прерванную программу, которая может продолжить свою работу. Последующие прерывания обслуживаются точно так же.
Функции обработчика прерываний зависят от решаемой задачи и назначения того устройства, от которого поступают сигналы прерываний. В случае прерываний от клавиатуры задача обработчика прерываний — принять и сохранить код нажатой клавиши. Прерывания от мыши свидетельствуют о ее перемещении, что требует обновления положения курсора на экране. Если обслуживаемым устройством является физическая установка, то сигнал прерывания может говорить о том, что в установке накоплен определенный объем данных, которые надо перенести из памяти ус-, тановки в память компьютера. В любом случае обработчик прерываний должен быть программой несложной, для выполнения которой не требуется много машинного времени.
Рассмотрим структуру программы с обработкой аппаратных прерыва-шй. Наиболее удобным аппаратным прерыванием, которое можно ис-юльзовать в исследовательских целях, является прерывание от систем йота и мера, которое генерируется 18.2 раза в секунду и служит источни-)м сигналов для хода системных часов, отсчитывающих время, истекшее юсле включения машины. Замена системного обработчика на приклад-сой не приводит к каким-либо неприятностям, кроме, возможно, оста-совки на некоторое время системных часов.
Ъ.нанды и алгоритмы
III
Будем считать, что наш программный комплекс представляет собой программу типа .ЕХЕ и что обработчик прерываний входит в общий с основной программой программный сегмент. Для определенности будем использовать вектор 08U, хотя, разумеется, для любого другого аппаратного вектора структура программы останется той же. Поначалу приведем текст программы с некоторыми купюрами.
;Пример 3-3. Обработчик прерываний от таймера code segment
assume CS:code,DS:data
;Главная процедура main ртос
mov AX,data Инициализация сегментного
mov DS,AX ;регистра DS
;Сохраним исходный вектор
mov AH,35h ;Функция получения вектора
mov AL,08h ;Номер вектора * -
int 21h
mov word ptr old_08,BX;Смещение исходного ;обработчика
mov word ptr оШ_08-$-2,Е5;Сегмент исходного обработчика ;Установим наш обработчик
mov AH,25h ;Функция заполнения вектора ч
mov AL,08h ;Номер вектора , .
mov DX,offset lгew_08;Cмeщeниe нашего ;обработчика
push DS ;Сохраним DS=data
push CS ;Перешлем CS в DS
pop DS ;через стек. DS:DX->new_08 ;,
int 21h v
pop DS ;Восстановим DS=data :;..
;Продолжение основной программы :\ . ;Перед завершением профаммы восстановим исходный вектор
;3аполним DS:DX из old_09 ;Функция заполнения вектора ;Номер вектора
;Функция завершения профаммы
Ids DX,oIdJ)8
mov AH,25h
mov AL,09h
int 21h
mov AX,4COOh
hit 21h
main endp K,-
;Процедура обработчика прерываний от таймера , .•
new_08 proc i ;.
;Действия, выполняемые 18 раз в секунду
mov AL,20h разблокировка прерываний L-
out 20h,AL ;в контроллере прерываний и
iret ;Возврат в прерванную программу &Ь
ne-wj)8 endp ^
code ends
data segment
old_08 dd 0 ;Ячейка для хранения исходного вектора
data ends
stk segment stack
db 256 dup (0) . .
stk ends
end main
В приведенном примере обработчик прерываний расположен в конце профаммы, после главной процедуры main. Взаимное расположение процедур не имеет ни малейшего значения; с таким же успехом обработчик можно было поместить в начале профаммы. Не имеет также значения, выделен ли обработчик в отдельную процедуру или просто начинается с метки.
Для того, чтобы прикладной обработчик получал управление в результате прерываний, его адрес следует поместить в соответствующий вектор прерывания. При этом исходное содержимое вектора будет затерто, и если прерывания будут поступать и после завершения профаммы, возникнет весьма неприятная ситуация, когда управление будет передаваться по адресу, по которому -в памяти может располагаться что угодно. Поэтому стандартной методикой является сохранение в памяти исходного содержимого вектора и восстановление этого содержимого перед завершением программы.
Хотя и чтение, и заполнение вектора прерываний можно выполнить с помощью простых команд mov, однако предпочтительнее использовать специально предусмотренные для этого функции DOS. Для чтения вектора используется функция с номером 35h. В регистр AL помешается номер вектора. Функция возвращает исходное содержимое вектора в парс регистров ES:BX (легко догадаться, что в ES сегментный адрес, а в ВХ смещение). Для хранения исходного содержимого вектора в сегменте данных предусмотрена двухсловная ячейка old_08. В младшем слове этой ячейки (с фактическим адресом old_08) будет хранится смещение, в старшем (с фактическим адресом old_08+2) — сегментный адрес. Для того, чтобы обратиться к словам, составляющим эту ячейку, приходится использовать описатель word ptr, который как бы заставляет транслятор на время забыть о начальном объявлении ячейки и позволяет рассматривать ее, как два отдельных слова. Если бы мы отвели для исходного вектора две 16-битовые ячейки, например
old_08_offs dw 0 ;Для смещения old_08_seg dw 0 ;Для сегментного адреса
то к ним можно было бы обращаться без всяких описателей.
Сохранив исходный вектор, можно установить в нем адрес нашего обработчика. Для установки вектора в DOS предусмотрена функция 25h. Она требует указания номера устанавливаемого вектора в регистре AL, a
112
