2.3.5.2. Определяем расчетный пролет пристенного ребра.
Расчётный пролёт пристенного ребра:
leff=2500+70/2·2=2640 мм
Расчётный пролёт равен расстоянию между центрами опирания пристенного ребра
1еff =2,64 м.
2.3.5.3. Определение максимальных расчетных усилий.
Определяем расчетный изгибающий момент в середине пролета ребра:
MSd=g-1еff 2/8=4,64-2,642/8=3,73 кН·м.
Поперечная сила равна:
VSd=g-l еff /2=4,64·2,64/2=6,26 кН.

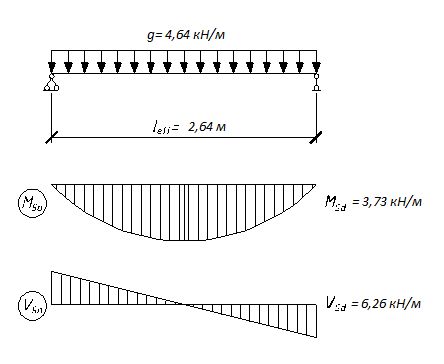

Рис. 2.7. Расчётная схема пристенного ребра.
Применительно к типовым заводским формам назначаем толщину плиты h’f=60 мм, высоту ребра h=200 мм, толщину ребра br=100 мм.
Действительное сечение пристенного ребра заменим на расчетное - тавровое с полкой в сжатой зоне.
Ширину стенки принимаем bw=br=100 мм.
Ширину полки beff принимаем исходя из условия, что размер свеса полки в каждую сторону от ребра должен быть (с учетом половины сечения лестничной площадки):
-не более 1/6 пролета элемента:
beff=bw+leff=100+2640/6=550 мм;
- при h’f=60 мм>0,1·h=0,1·200=20 мм не более половины расстояния в свету между продольными рёбрами:
beff =bw +(1200-70-120)/2=100+(1200-70-120)/2=590мм;
- при отсутствии поперечных ребер не более 6·h’f:
beff=bw +6·h'f =100+6·60=460 мм.
П
b=100
Рис. 2.8. Расчётное сечение пристенного ребра.
2.3.5.4. Расчёт прочности пристенного ребра по нормальному сечению.
Рабочая высота сечения
d=h-c=200-25=175 мм,
где с=а+0,5·∅. a=20 мм - толщина защитного слоя бетона для арматуры (класс по условиям эксплуатации ХС1).
с=25 мм - расстояние от центра тяжести арматуры до наружной грани пристенного ребра.
Определяем положение нейтральной оси, предполагая, что нейтральная ось проходит по нижней грани полки, определяем область деформирования
ξ=β=h’f /d=60/175=0,343.
Т. к. 0,259<ξ=0,343<0,61 сечение находится в области деформирования 2, для которой αm=17/21·ξ·33/98·ξ2.
Находим величину изгибающего момента, воспринимаемого бетоном сечения, расположенным в пределах высоты полки.
MRd=(17/21·ξ-33/98·ξ2)·α·fcd·beff·d2=(17/21·0,343-33/98·0,3432)-1,0·16,67·460·1752=
=55907245,5 H·мм=55,91 кH·м
Проверяем условие: МSd <МRd
MSd=3,73 кН·м<MRd=55,91 кН·м;
Следовательно, нейтральная ось расположена в пределах полки, и расчет производится как для прямоугольного сечения с bw=beff=460 мм.
Определяем коэффициент αm.
αm=МSd/(α·fcd·bw·d2)=3,73·106/(1,0·16,67·460·1752)=0,016, что меньше αm,min=0,368
При αm=0,016; η=0,98.
Требуемая площадь поперечного сечения продольной арматуры.
AS1=MSd /(fyd·η·d)=3,73·106 /(435∙0,98∙175)=49,99 мм2
Принимаем ∅10 S500 AS1=78,5 мм2.
Коэффициент армирования (процент армирования):
ρ=AS1/(bw·d)=78,5/(100·175)=0,45 %;
ρmin=0,15%<ρ=0,45%<ρmax=4%.
2.3.5.5. Поперечное армирование пристенного ребра.
Проверяем условие:
VSd≤VRd,ct ; VSd=6,26 кН
VRd,ct=0,12·k·3√(100·ρ1·fck·bw·d)≥VRd,ct,min
k=1+√(200/d)≤2.0, где d в мм;
k=1+√(200/175)=1+1,07=2,07, принимаем k=2
ρ1=AS1/(bw·d)=78,5/(100·175)=0,0045<0,02
fck=25 МПа.
Тогда:
VRd,ct=0,12·k·3√(l00·p1·fck·bw·d)=0,12·2,0·3√(100·0,0045·25)=9408 Н=9,408 kH;
VRd,ct,min=0,4·bw·d·fctd;
fctd =fctk(fctm)/γc=2,6/1,5=1,73 MПа;
VRd,ct,min=0,4·bw·d·fctd0,4·100·175·1,73=12110 H=12,11 кH;
VRd,ct=9,408 кH<VRd,ct,min=12,11 кH.
Принимаем: VRd,ct,min=12,11 кН.
Проверяем условие:
VSd≤VRd,ct; VSd=5,54 кН<VRd,ct,min=12,11 кН.
Всю поперечную силу может воспринять бетон пристенного ребра, поперечная арматура устанавливается конструктивно.
По конструктивным требованиям принимаем поперечную арматуру ∅4 S500 шагом 150 мм.
