7) Поиск со сжатием импульсов
Вместо полосового фильтра применяется согласованный фильтр (СФ) ЛЧМ-сигнала (рис. 2.8.).
Рис. 2.8. Формирование ЛЧМ-сигнала на выходе смесителя и импульсная характеристика СФ.
На выходе смесителя частота изменяется по линейному закону
фаза изменяется по квадратичному закону
Радиоимпульс на выходе смесителя: , .
Импульсная характеристика СФ: , .
Сигнал на выходе СФ: .
Положим , тогда выходной сигнал фильтра будет по времени смещён на .
Коэффициент временного сжатия: .
Сжатие позволяет улучшить разрешающую способность по частоте (рис. 2.10):
.
Рис. 2.9. Огибающая сигнала на выходе СФ
Рис. 2.10. Разрешение двух сигналов на выходе СФ.
8) Параллельный поиск по частоте
Весь диапазон разведки разбивается на ряд поддиапазонов системой n-фильтров с полосами пропускания (рис. 2.11).
Рис. 2.11. Частотные характеристики системы полосовых фильтров
Разрешающая способность по частоте .
Варианты реализации:
1) Набор простых детекторных приёмников (рис. 2.12).
Рис. 2.12. Параллельный детекторный радиоприемник
Достоинства – узкополосность отдельных приёмников и простота изготовления. Недостаток – низкая чувствительность.
2) По супергетеродинной схеме (рис. 2.13):

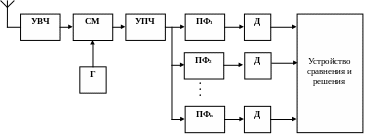

Рис. 2.13. Параллельный супергетеродинный радиоприемник
Достоинство – более высокая чувствительность. Недостаток – широкополосность общего тракта.
9) Матричный приёмник
Каждый столбец матрицы приёмных элементов (ступень) обеспечивает последовательное уточнение частоты (рис. 2.14, 2.15).

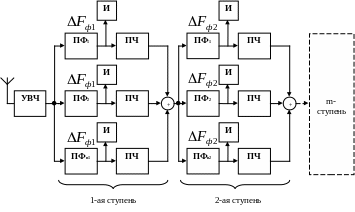

Рис. 2.14. Матричный приемник: И – индикатор, ПЧ – преобразователь частоты.
Рис. 2.15. АЧХ полосовых фильтров различных ступеней матричного приемника
Общее количество приёмных элементов: .
Разрешающая способность матричного приемника .
Достоинство матричного приемника – более высокая разрешающая способность при одинаковом количестве приёмных элементов.
Недостаток – накопление шумов на последующих ступенях.
10) Применение цифрового и оптического спектрального анализа в рэр
Дискретное преобразование Фурье ,
эквивалентно обработке сигнала системой N параллельных фильтров (рис. 2.16).
Рис. 2.16. АЧХ системы фильтров, эквивалентной ДПФ
Диапазон разведки .Разрешающая способность , .
АЧХ k-го фильтра: , где Tн = NΔtд.
Уровень боковых лепестков фильтров равен –13,5дБ. Применяется весовая обработка с использованием окон w(n) Хэмминга, Кайзера и др., позволяющая уменьшить уровень боковых лепестков до –30…–40дБ:
.
Вычислительная сложность алгоритма равна сложений и умножений.
Оптическая схема вычисления преобразования Фурье показана на рис. 2.17.
Рис. 2.17. Оптическое преобразование Фурье: ПВМС – пространственно-временной модулятор света (фотоплёнка или ультразвуковой волновод), Пр – преобразователь (преобразует электрический сигнал в световой поток), Л – линза, в фокальных плоскостях которой расположены ПВМС и ФПМ, ФПМ – фотоприёмная матрица.
Достоинства оптического преобразования – быстродействие, широкополосность, простота реализации. Недостаток – малый динамический диапазон выходного сигнала.
