Введение
1. Основные детали электрических цепей
Электрическая цепь образуется из источника электрической энергии и различных электрических деталей. Графическое изображение электрической цепи, показывающее последовательность соединения ее участков, называется схемой электрической цепи.
На
рисунке 1.1 показана простейшая
электрическая цепь. Источник энергии
И рассматривается как внутренний
участок электрической цепи. Потребитель
энергии П и соединительные провода
составляют ее внешний участок.
Основными элементами внешней цепи
являются омическое сопротивление,
емкость и индуктивность. Омическим
сопротивлением называется устройство,
для которого выполняется закон Ома:
.
О
мическое
сопротивление для краткости часто
называют просто сопротивлением.
Сопротивление включается в электрическую
цепь для регулирования, уменьшения или
ограничения тока или напряжения. При
прохождении тока через сопротивление
выделяется тепло. Поэтому иногда
омическое сопротивление называют
активным. Постоянные сопротивления
бывают проволочные (нихром, константан,
манганин и т.п.) и непроволочные (керамика
и т.п.). Внешний вид некоторых постоянных
сопротивлений и условное обозначение
постоянного сопротивления на электрических
схемах показаны на рисунке 1.2.
В лабораториях в качестве переменных сопротивлений используются магазины сопротивлений и реостаты. Магазины сопротивлений конструктивно состоят из набора эталонных сопротивлений в виде катушек. Проволока на катушках обычно наматывается бифилярно для уменьшения индуктивности, что важно при включении в цепь переменного тока. Магазины сопротивлений имеют несколько выводных клемм. Для уменьшения погрешности следует использовать клеммы с наименьшими сопротивлениями. Например, магазин сопротивлений Р32 имеет клеммы: "0", "9","9999". При подключении к клеммам "О" и "9999" можно набирать сопротивления от 0 до 9999,0 Ом. Если требуемое сопротивление лежит в пределах от 0 до 9 Ом, то рекомендуется использовать клеммы "О" и "9", при этом погрешность будет меньше, чем при использовании клемм "О" и "9999".
Р
еостат
состоит из керамического полого цилиндра,
на который намотана проволока с
большим удельным сопротивлением. Внешний

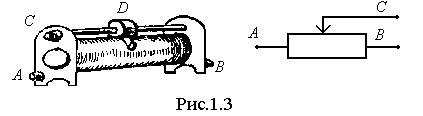

вид реостата и его условное обозначение
показаны на рисунке 1.3.
К клеммам А и В выведены концы
обмотки реостата. К клемме С выведен
контакт с ползунка
.

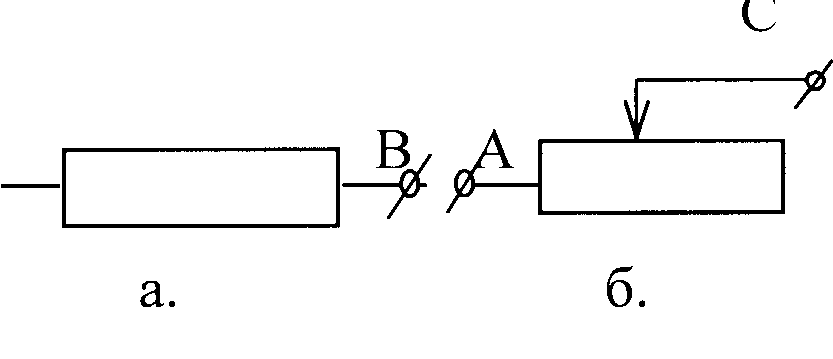

Реостат может быть использован как
постоянное (рис.1.4а) и переменное (1.4б,в)
сопротивление, делитель напряжения
(потенциометр) (рис.1.4г).
Электрическая
емкость осуществляется в виде конденсатора,
обычно состоящего из двух металлических
пластин, разделенных диэлектриком.
Применяются конденсаторы бумажные,
слюдяные, электролитические (по виду
диэлектриков). Емкость конденсатора
меняется от единиц пикофарад до тысяч
микрофарад (1мФ=10-6Ф,
1пкФ=10-12Ф). Магазин
емкостей представляет собой набор
конденсаторов различных емкостей.
Используются как постоянные, так и
переменные, или подстроечные конденсаторы.
Обозначение на схемах постоянных и
переменных конденсаторов показано на
рисунке 1.5.
Конденсаторы применяются в колебательных контурах для создания сдвига фаз, как фильтр постоянной составляющей переменного тока и токов низкой частоты.
И
ндуктивность
конструктивно выполняется в виде катушек
из изолированной проволоки, намотанной
на каркас. В каркас часто вставляется
ферромагнитный сердечник, позволяющий
значительно увеличить индуктивность
катушки. Катушки индуктивности
обозначаются на схемах как показано на
рисунке 1.6 (б-с ферромагнитным сердечником).
Источники электрической энергии необходимы для поддержания тока в цепи. В источниках электрической энергии (ЭДС) происходит преобразование различных видов энергии (химической, механической и др.) в электрическую энергию. Величина ЭДС источника равна напряжению на зажимах источника при разомкнутой цепи.
Источниками постоянной ЭДС могут служить химические аккумуляторы, гальванические элементы, механические элементы. В лабораторной практике часто постоянный ток получают путем выпрямления переменного городского тока.
Н
а
схемах элементы и батареи элементов
обозначают следующим образом (рис.1.7):
Источниками переменного тока являются различного рода генераторы. В лабораторной практике применяются трансформаторы. В трансформаторах преобразование переменного напряжения (повышение или понижение) происходит в результате индуктивной связи. На рисунке 1.8 даны условные обозначения повышающего и понижающего трансформатора.
Для контроля или исследования различных электрических цепей приходится измерять силу тока, напряжение, мощность и другие величины. Для этих целей используются электроизмерительные приборы.
Все электроизмерительные приборы классифицируются по следующим основным признакам:
а) по роду измеряемой величины: амперметры, вольтметры, омметры, ваттметры и другие;
б) по роду измеряемого тока: приборы для измерения в цепях постоянного, переменного тока;
в) по принципу действия: магнитоэлектрические, электромагнитные электродинамические, тепловые и другие;
г
)
по классу точности: 0.05; 0.1;
0.2; 0.5; 1.0; 1.5; 2.5; 4.0.
