3.6 Выпуск конструкторской документации
На следующем этапе создаем файлы, необходимые для выпуска печатной платы.

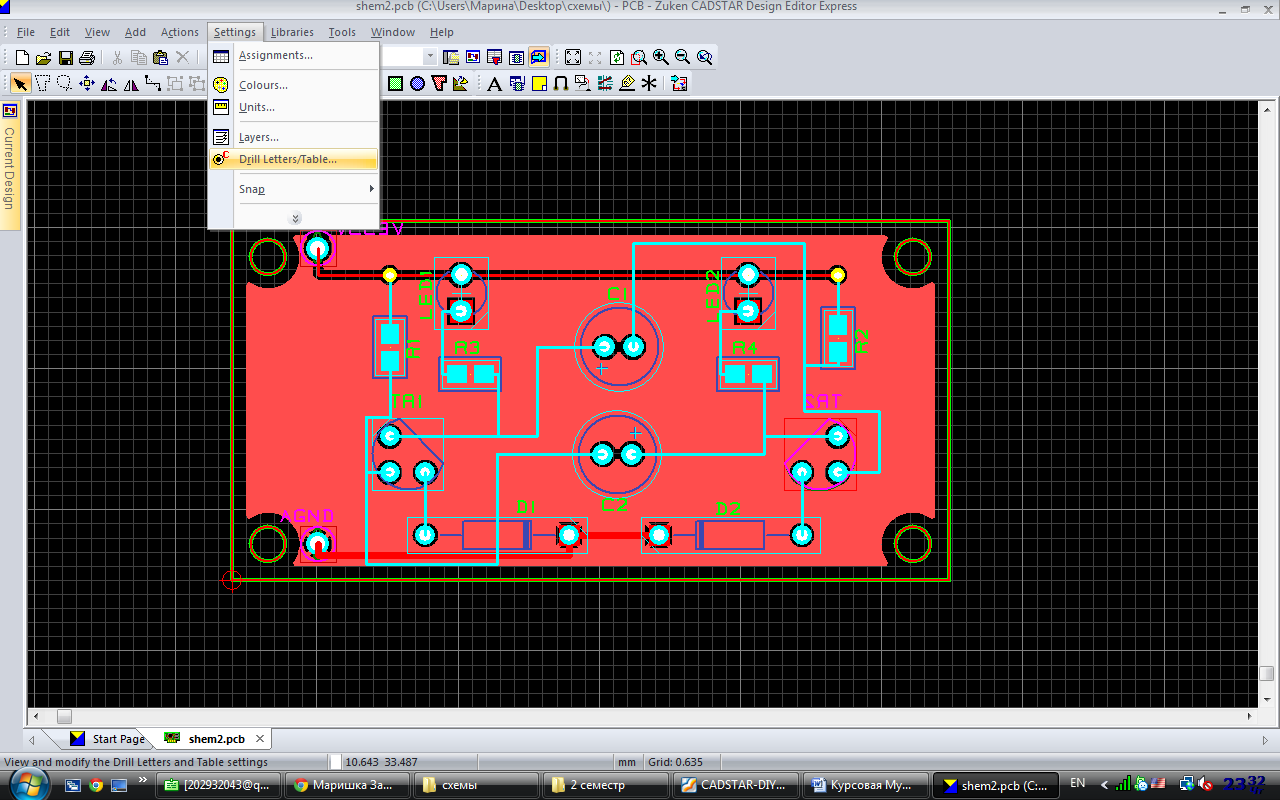

Для получения карты сверловки выбираем меню Settings-Drill letters/table (рисунок 34).
Рисунок 34

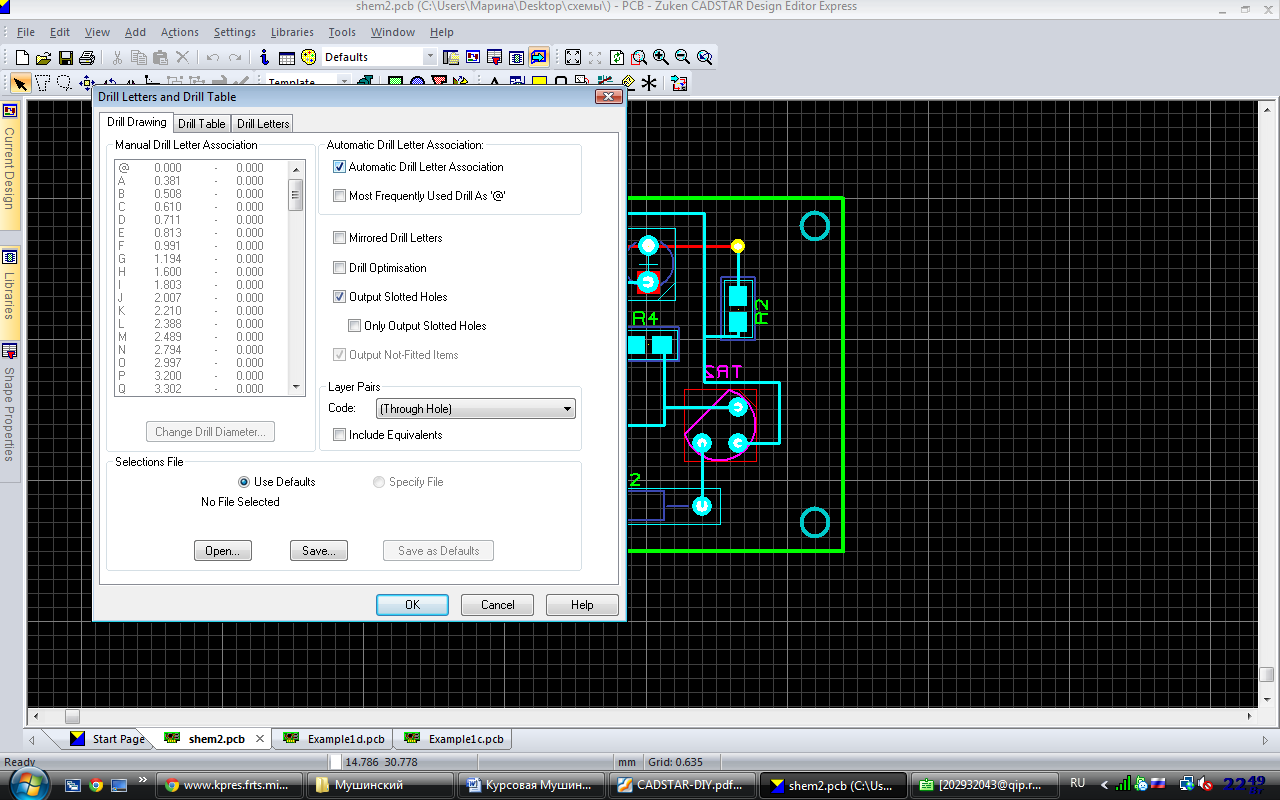

В открывшемся окне ставим галочку Automatic Drill Letter Association (Рисунок 35)
Рисунок 35

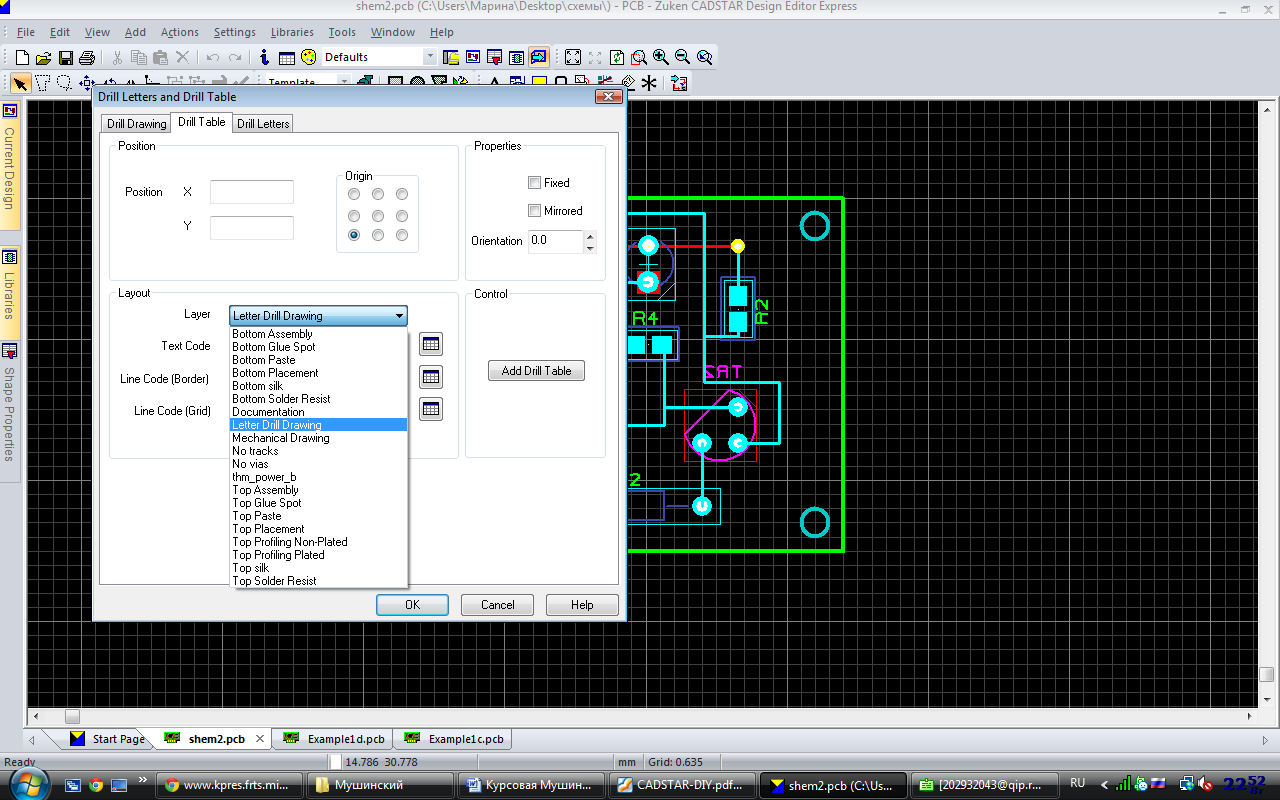

Переходим на вкладку Drill Table и в подменю Layer выбираем Letter Drill Drawing, а также ставим галочку Show Drill Settings (Рисунок 36)
Рисунок 36

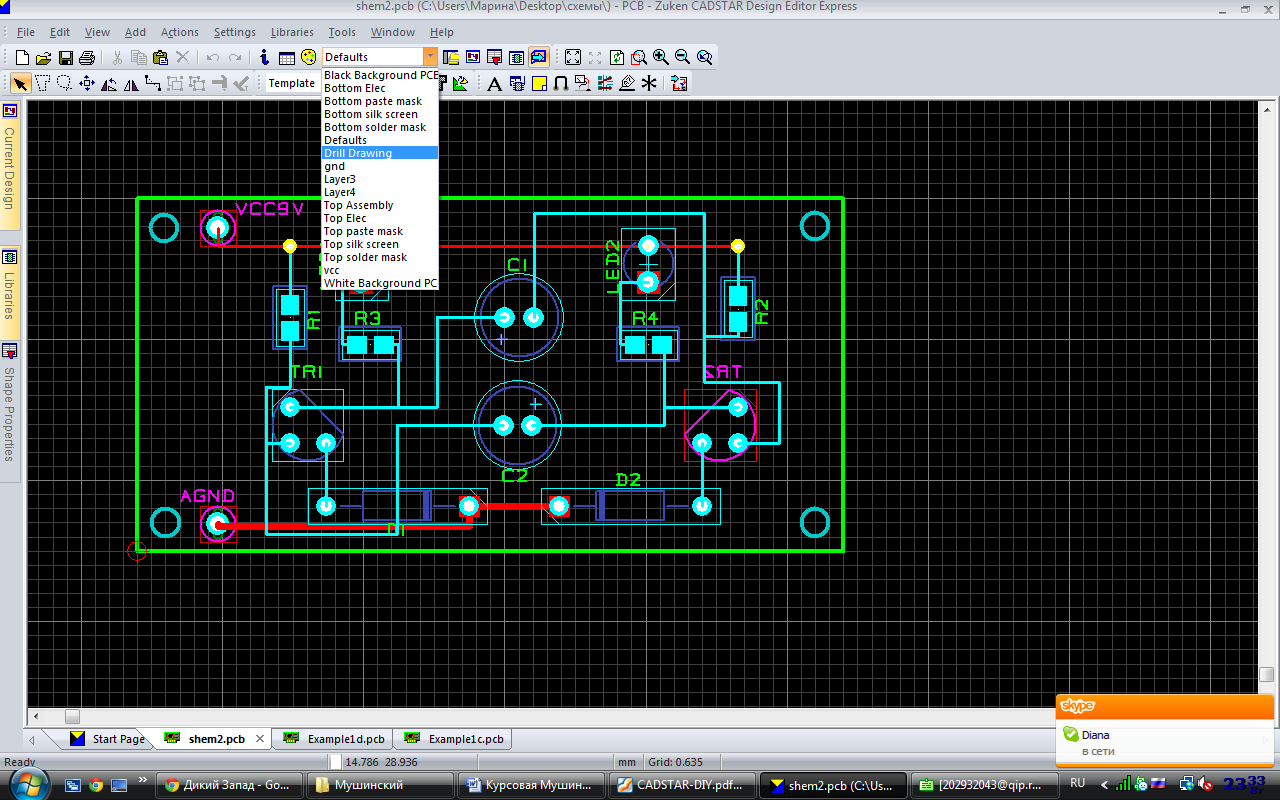

Далее выбираем Drill Drawing (Рисунок 37)
Рисунок 37

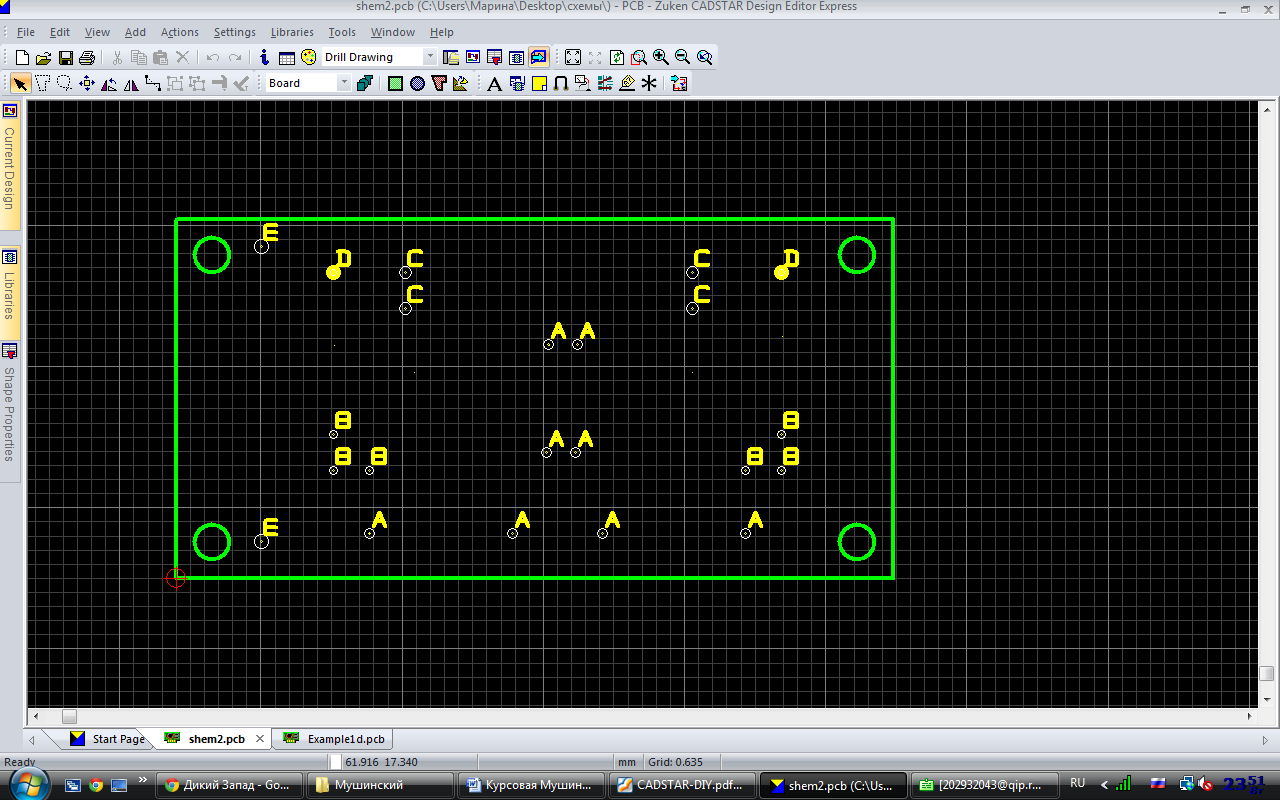

И получаем карту сверловки, приведенную на рисунке 38
Рисунок 38

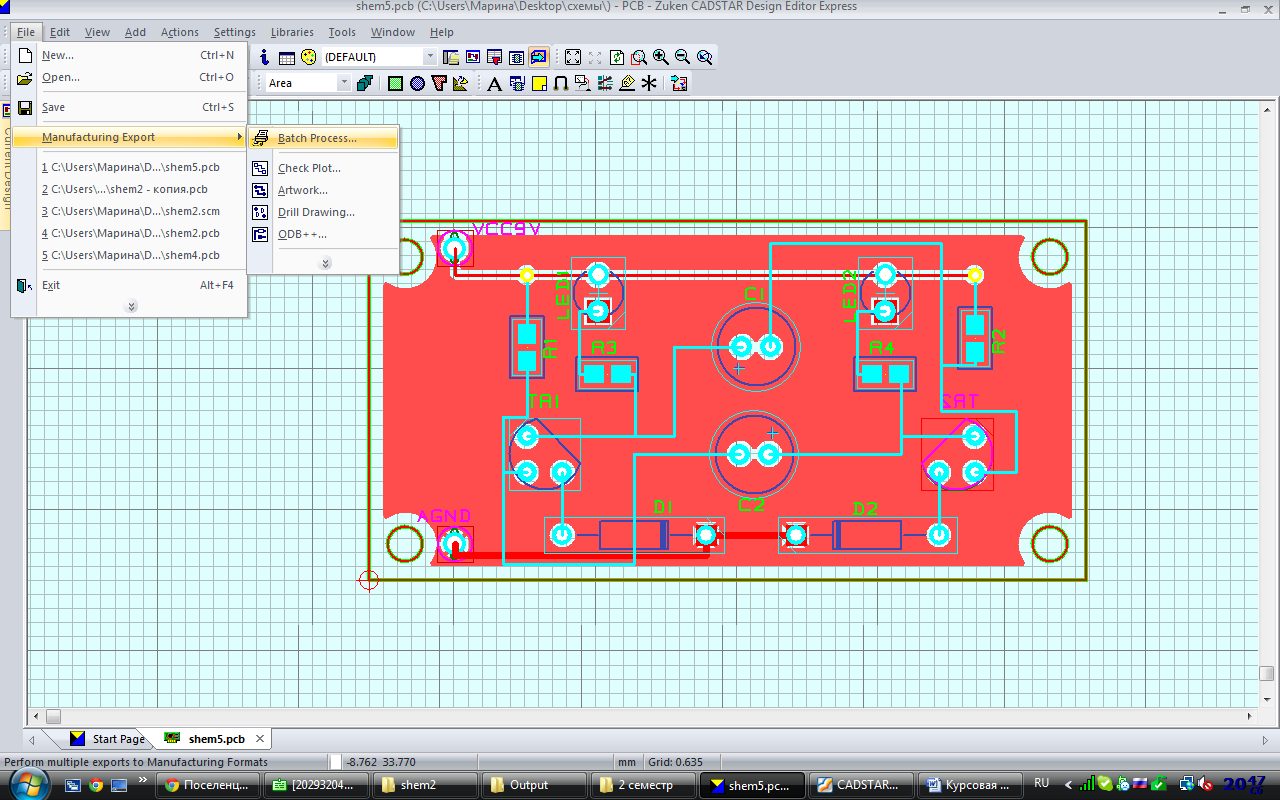

Для
создания документации необходимо будет
выполнить следующие действия –File
– Manufacturing
Export
– Batch
Process
(Рисунок 39)
Рисунок 39

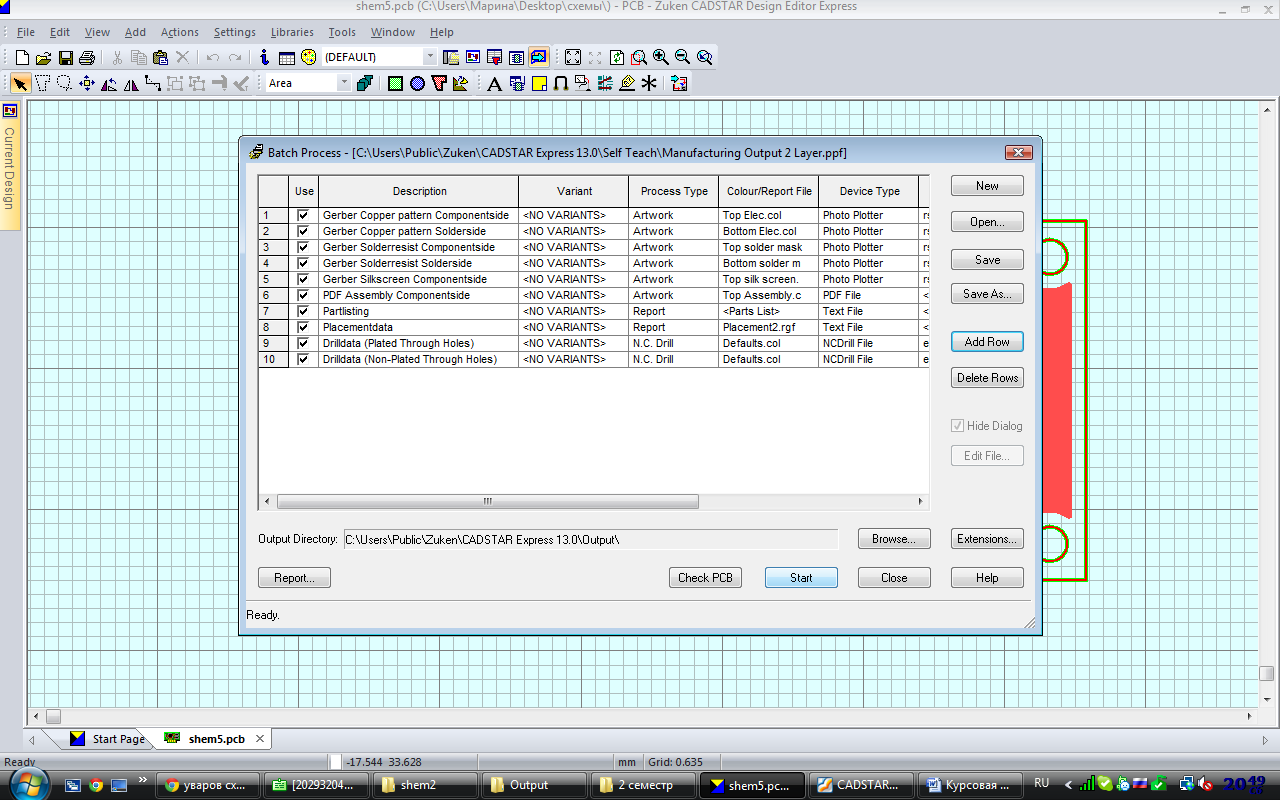

В появившемся окне (Рисунок 40) нажимаем Start, а затем переходим к папке, которая прописана в строке выбранного пути сохранения.
Рисунок 40
В результате получается комплект файлов, являющихся документацией к построению и проектированию платы. Состав некоторых из файлов показан в приложении А.
Заключение. Выводы о выполнении поставленных задач.
В результате проведенной работы были получены навыки схемотехнического проектирования в программном пакете Zuken CadStar 13.0. В частности была изучена методика построения электрической принципиальной схемы мультивибратора и принципы размещения компонентов на печатной плате, а также создана конструкторская документация.
Используемые источники
www.eurointech.ru
Методические указания, встроенные в программу CadStar – CadStar-DIY.pdf
А.С.Уваров «Схемотехническое проектирование и моделирование радиоэлектронных устройств»
ПРИЛОЖЕНИЕ А
PartList.rep
Parts List
CADSTAR Design Editor Version 13.0
Design: C:\Users\Марина\Desktop\схемы\shem5.pcb
Design Title:
2 Layer Defaults
Date: 28 апреля 2012 г.
Time: 20:29
--------------------------------------------------------------------------------
Part Name/Number Description Qty. Comps.
---------------- ----------- ---- ------
10uF-10V-EC 10uF 10V Electrolytic Capacito 2 C1-2
1N914 High-speed diode 2 D1-2
2N3904 SABER TRANSISTOR 2 TR1-2
39K-r0805-2% Chip resistor 0805 39K 2% 2 R1-2
470E-r0805-2% Chip resistor 0805 470E 2% 2 R3-4
9322-018-62682 LED GREEN 3MM HLMP-1585 2 LED1-2
** Only 10,000 pieces in Stock! **
--------------------------------------------------------------------------------
End of report
Placement.rep
COMPONENT PLACEMENT DATA.
-------------------------
Design Name : C:\Users\Марина\Desktop\схемы\shem5.pcb
Design Title : 2 Layer Defaults
Date : 28 апреля 2012 г.
Time : 20:29
Units : Millimetres
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
R1 11.176 16.510 270.000 Top 39K-r0805-2% r0805
R2 42.926 17.145 270.000 Top 39K-r0805-2% r0805
R3 16.891 14.605 0.000 Top 470E-r0805-2% r0805
R4 36.576 14.605 0.000 Top 470E-r0805-2% r0805
Total Number of SMD Components on Top:4
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
Total Number of SMD Components on Bottom: 0
Component X Y Rotation Side Partname Package Pitch
---------------------------------------------------------------------------------------------------------------
D1 13.716 3.175 180.000 Top 1N914 dio-04500185 do35-101
D2 40.386 3.175 0.000 Top 1N914 dio-04500185 do35-101
Total Number of Through the hole Components Automatic Axial Insertion on Top:2
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
C1 26.416 16.510 0.000 Top 10uF-10V-EC cep-dia055
C2 28.321 8.890 180.000 Top 10uF-10V-EC cep-dia055
LED1 16.256 21.590 90.000 Top HLMP-1585 led-dia0300
LED2 36.576 21.590 90.000 Top HLMP-1585 led-dia0300
Total Number of Through the hole Components Automatic Radial Insertion on Top:4
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
TR1 11.176 10.160 0.000 Top 2N3904 to92
Total Number of Through the hole Components Manual Insertion on Top:1
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
Total Number of Mechanical Parts:0
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
Total Number of Fiducials on Top:0
Component X Y Rotation Side Partname Package
----------------------------------------------------------------------------------------------
Total Number of Fiducials on Bottom:0
--- End of Report ---

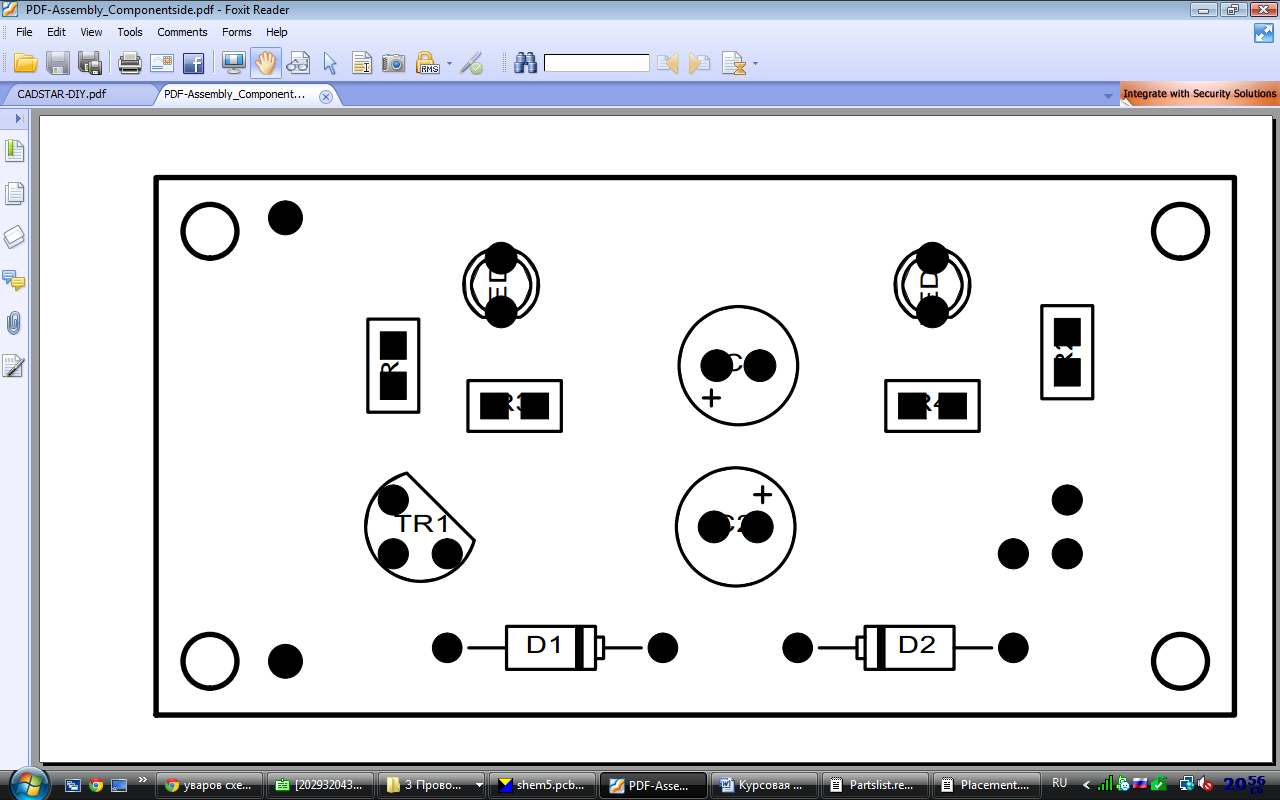

PDF-Assembly_Componentside
Москва 2012
