6.Пневмоколесные краны, их технические характеристики

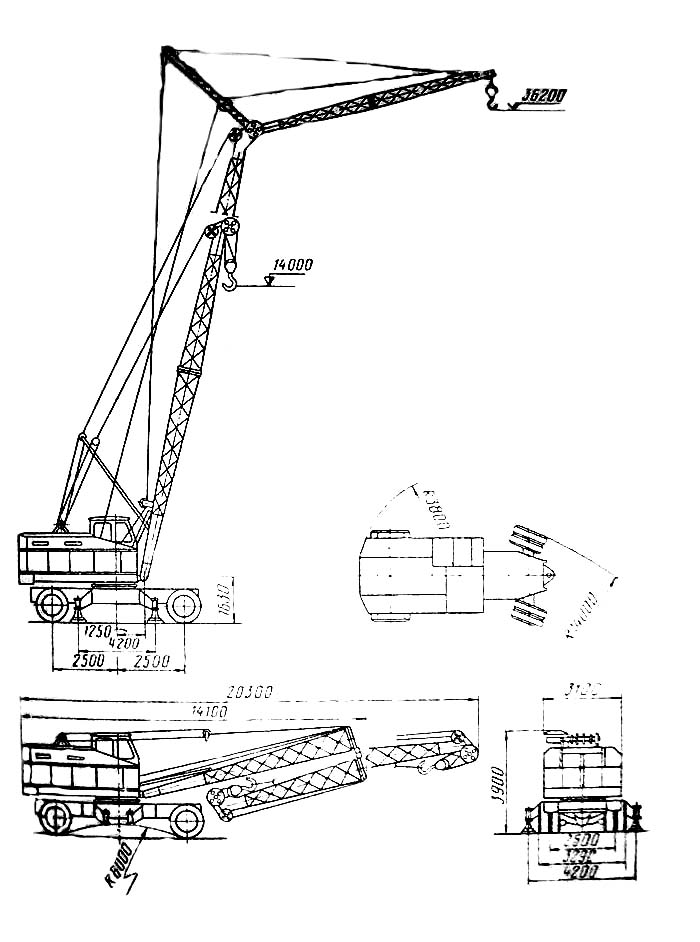

Кран КС-5363 - дизель-электрический грузоподъемностью 25 т, оснащен 25- и 5-тонными крюками механизмов основного и вспомогательного подъема. На кране может быть использован двухканатный грейфер с ковшом емкостью 2 м3. На кране применен многомоторный привод постоянного тока с питанием энергией от собственной силовой установки. Скорости исполнительных механизмов регулируют по системе генератор - двигатель (Г - Д) изменением напряжения главного генератора, питающего двигатели. При передвижении крана без груза платформу разрешается поворачивать. Кран имеет широкий диапазон скоростей всех механизмов, в том числе механизма передвижения в рабочем и транспортном положениях. Механизмами крана управляют с помощью смешанной системы: гидравлической, электрической и механической..
Ходовое устройство состоит из двух приводных мостов. Колеса обоих мостов сдвоенные, размером 14,00-20. Ходовое устройство оборудовано выносными гидроопорами, но кран может работать и без них с меньшей грузоподъемностью. Специальные приставки к опорам позволяют изменять базу с 4,2 до 5 м. Кран можно буксировать в прицепе к тягачу с помощью сцепного устройства со скоростью до 20 км/ч.
Технические характеристики крана кс-5363
Грузоподъемность, т: |
|
.на опорах: |
|
..при наименьшем вылете крюка |
25 / 30* |
..при наибольшем вылете крюка |
3,3 / 4 |
.без опор: |
|
..при наименьшем вылете крюка |
7,5 / 14 |
..при наибольшем вылете крюка |
2,1 / 2 |
Вылет крюка,м: |
|
..наименьший |
2,5 / 4,5 |
..наибольший |
13,8 / 15,9 |
Высота подъема крюка, м: |
|
..при наименьшем вылете крюка |
16,3 / 13,7 |
..при наибольшем вылете крюка |
6,4 |
Скорости: |
|
..подъема основного крюка, м/мин |
7,5; 9 |
..опускания , м/мин |
0,7 - 9 |
..частота вращения поворотной платформы, об/мин |
0,1 - 1,3 |
..передвижения крана самоходом, км/ч |
3; 20 |
Наибольшая нагрузка на опору, кН |
324 |
Наибольшая нагрузка на ось, кН |
174 |
Наименьший радиус поворота (по внешнему колесу), м |
10,3 |
Наибольший угол подъема пути, град |
15 |
Двигатель: |
|
..марка |
ЯМЗ-М204А |
..мощность, л.с. |
180 |
Установленная мощность электродвигателей, кВт |
166 |
Колея колес, м: |
|
..передних |
2,4 |
..задних |
2,4 |
Масса крана, т |
33 |
В том числе противовеса, т |
4 |
* - При стреле 15 м - 30 т, при стреле 17,5 м -25 т.
