Ответы по дисциплине «Грузоподъёмные машины»
1.Подъемно-транспортное оборудование
Погрузчики. Аккумуляторные погрузчики (электропогрузчики) и штабелеры применяются для загрузки и разгрузки железнодорожных крытых вагонов, грузовых автомобилей, штабелирования тарно-штучных грузов и перевозки грузов на небольшие расстояния. Электропогрузчики представляют собой самоходную тележку, оборудованную специальными приспособлениями для захвата подъема и опускания груза. Они имеют сравнительно небольшие размеры, собственную массу и внешний радиус разворота.

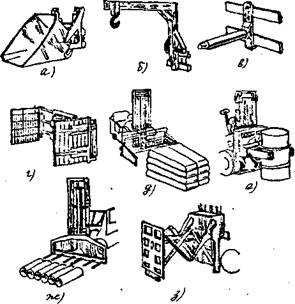

а - поворотный ковш; б - безблочная стрела с переставным крюком; в- одноштыревой захват; г - каретка с полным боковым прижимом; д - каретка с нижним боковым прижимом; е - захват для бочек; ж - многоштыревой захват; з - сталкиватель Автомобильные погрузчики (автопогрузчики) представляют собой самоходные подъемно-транспортные машины на пневмоколесном ходу, которые применяют для погрузки, выгрузки, укладки в штабели и перемещения на расстояние до 150 м штучных и насыпных грузов в основном на открытых площадках. По своему устройству автопогрузчики аналогичны электропогрузчикам. Они так же имеют самоходную тележку (шасси), силовую установку, грузоподъемный механизм с гидравлическим приводом и пульт управления. Характерным для автопогрузчиков является то, что в их конструкции использованы узлы серийно выпускаемых грузовых автомобилей. Автопогрузчики могут быть общего назначения и специальные. Автопогрузчики общего назначения изготовляют в соответствии с фронтальными (перевозят груз на вилах) двух типов: универсальные и улучшенной проходимости. Номинальные грузоподъемности автопогрузчиков: 1; 2; 3,2; 5; 10 и 25 т. Автопогрузчики оснащают сменным оборудованием. Специальные автопогрузчики с боковым грузоподъемным механизмом предназначены для переработки длинномерных грузов: балок, швеллеров, сортового металла» рельсов, труб, лесоматериалов и др. Грузоподъемность таких погрузчиков 5-10 т. Передвижные краны Кран стреловой Стреловым называют кран со стрелой, закрепленной на поворотной платформе (рис. 2). Кран состоит из ходового устройства с опорной рамой 6 и выносными опорами 7, поворотной платформы 4 со стрелой 3 и механизмами подъема груза и стрелы, опорно-поворотного устройства 5 с механизмом поворота. Благодаря поступательному и вращательному движениям груза от трех механизмов он может быть доставлен в любую точку площадки, обслуживаемой краном.

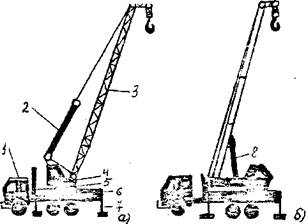

Стреловые краны с подвеской стрелы: а - гибкой; б - жесткой Стреловые краны различают по виду ходового устройства: автомобильные - на автомобильном шасси и на специальном шасси автомобильного типа; гусеничные - на гусеничном ходовом устройстве; пневмоколесные - на пневмоколесном шасси; тракторные - на шасси трактора; железнодорожные - на платформе, предназначенной для движения по железнодорожным путям. Краны могут быть с гибкой подвеской стрелы и с жесткой подвеской (рис. 2, соответственно а и б). Различают также краны с приводами механическими от двигателя внутреннего сгорания, электрическими и гидравлическими. Автомобильные краны могут выполнять погрузочно-разгрузочные и складские работы по всей территории склада и за ее пределами, не требуя при этом каких-либо специальных подкрановых путей. Автомобильные краны различаются между собой типом автомобиля, на котором они смонтированы, грузоподъемностью, а также конструктивным исполнением отдельных узлов и механизмов. Привод механизмов от двигателя может быть механическим, гидравлическим и электрическим. Краны мостового типа Краном мостового типа называют кран с грузозахватным устройством, подвешенным к грузовой тележки или тали, которые перемещаются по подвижной стальной конструкции (мосту). К ним относятся мостовые краны и козловые краны с мостом.
Мостовые (рис. 3, а) и козловые (рис. 3, б) краны имеют несущую стальную конструкцию (мост) (3) с ходовыми колесами (1) и механизм передвижения (2). Колеса опираются на крановые рельсовые пути. По мосту передвигается грузовая тележка, на раме которой смонтированы механизм подъема груза с крюком и механизм передвижения тележки. Благодаря этим трем механизмам груз имеет три поступательных перемещения и передвигается в любую точку обслуживаемого краном склада, площадки и др. Рис. 3. Грузоподъемные краны: а - мостовой ; б - козловой Краны мостового типа различают: общего назначения с крюком; специальные с грейфером, магнитом, захватами для контейнеров; металлургические. По грузоподъемности краны условно разделены на три группы: первая - 5 т, вторая - от 5 до 50 т, третья - свыше 50 до 320 т. А) Мостовые краны применяют главным образом в закрытых помещениях, под навесами и реже на открытых площадках. Мостовые краны различаются между собой конструкцией основных узлов и техническими характеристиками. Так, по конструкции моста краны подразделяют на однобалочные (опорные и подвесные) и двухбалочные. Рабочим органом крана служит электрическая таль, перемещающаяся по верхним граням нижней полки балки. Управление краном осуществляется с пола при помощи кнопочной станции. Двухбалочные краны имеют мост, состоящий из двух двутавровых балок, соединенных концевыми поперечными балками. Механизм подъема груза установлен на специальной тележке, перемещающейся по верхним полкам балок моста. Управляют краном из кабины, подвешенной к мосту, реже с пола помещения кнопочной станции. По техническим характеристикам мостовые краны различаются по грузоподъемности и величиной пролета. На материальных складах применяют мостовые краны грузоподъемностью до 20 т, при этом однобалочные подвесные краны имеют грузоподъемность до 3 т, однобалочные опорные до 5 т. Однобалочные краны имеют пролет до 11 м, двухбалочные - до 32 м. Преимуществом мостовых кранов перед другими подъемно-транспортными машинами является более полное использование складской площади. Материалы перемещаются по всей площади и могут укладываться высокими штабелями с минимальными проходами между ними. Б) Козловые краны. В отличие от мостовых у козловых кранов мост установлен на двух опорах, каждая из которых состоит из жестких стоек, расположенных под углом друг к другу в виде козел. Стойки опираются на ходовые тележки, передвигающиеся по специальным подкрановым путям. Эти краны используют для переработки различных грузов на открытых площадках.
