4. Індивідуальне завдання

Індивідуальне завдання полягає в збиранні інформації для виконання дипломного проекту.

4.1 Елементна база та обґрунтування вибору елементів

4.1.1 Аналіз схеми електричної принципової

Після проведення аналізу схеми електричної принципової та технічних характеристик виробу для пристрою для тестування акумуляторів було обрано таку елементну базу: конденсатори керамічні К10–17, конденсатори метало- плівкові К73-17 та К73-44, резистори металодіелектричні MF-0,25, резистори змінного опору СП3-4А, транзистор BC547C, мікросхеми типу CD4009, CD4013, CD4030, LM119, TL072. Відповідні паспорти на елементи знаходяться в додатках.

К онденсатор К73-17 – металоплівковий конденсатор неіндуктивного типу з герметичним вогнезахисним епоксидним покриттям корпусу. Призначений для роботи в колах постійного струму. Основні параметри:

Діапазон ємностей, мкФ 0,010...10,0

Номінальна напруга, В 63...630

Допустимі відхилення ємності, % ± 10

Максимально допустима напруга (5сек) 1.5 U ном.

Тангенс кута втрат (20 °C, 1кГц) не більше 0,01

Інтервал робочих температур -40 ... +85°C

Конденсатор К73-44 – металоплівковий конденсатор неіндуктивного типу з герметичним вогнезахисним епоксидним покриттям корпусу. Призначений для роботи в колах постійного струму. Основні параметри:

Діапазон ємностей, мкФ 0,001..0,15

Номінальна напруга, В 63...630

Допустимі відхилення ємності, % ± 10

Тангенс кута втрат (20 °C, 1кГц) не більше 0,01

Інтервал робочих температур -40 ... +85°C

К онденсатор К10-17 – багатошаровий керамічний конденсатор. Призначений для роботи в колах постійного, змінного та імпульсного струму. Основні параметри:

Діапазон ємностей, пФ 1…3300000

Номінальна постійна напруга, В 50

Допустимі відхилення ємності, % ± 10

Тангенс кута втрат (20 °C, 1кГц) не більше 0,01

Інтервал робочих температур -40 ... +85°C

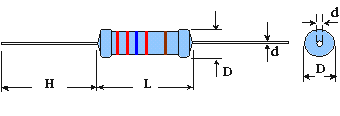

Р езистор MF – вуглецевий металоплівковий резистор. Основні параметри:

Діапазон опорів, Ом 0,1…10000000

Номінальний ряд Е24, Е96

Допустимі відхилення опору не більше, % ± 5

Інтервал робочих температур, °C -55 ... +125

Рівень шумів, мкВ/В 0,2

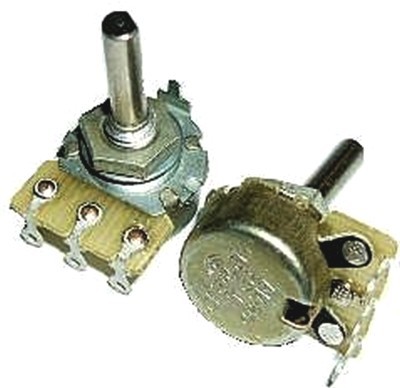

Р езистор СП3-4А – резистори змінного опору, не дротяний, з круговим переміщенням рухомої частини. Призначені для роботи в колах змінного, постійного та імпульсного струмів. Основні параметри:

діапазон номінальних опорів, Ом 10…4700000

тип провідника вуглець

діапазон номінальних потужностей, Вт 0,125, 0,25

максимальна робоча напруга, В 150

діапазон робочих температур, ˚С -45…+70

Мікросхема LM119 – аналоговий швидкодіючий здвоєний компаратор.

П араметри мікросхеми:

час затримки, нс 80

споживча потужність, мВт; 1500

напруга живлення максимальна, В ±15

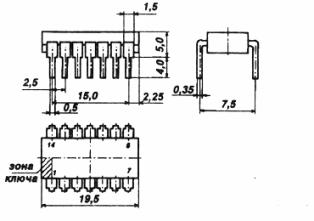

тип корпусу DIP14

діапазон робочих температур, ˚С -55…+125

Мікросхема TL072 – здвоєний операційний підсилювач.

Параметри мікросхеми:

максимальна диференційна вхідна напруга, В 30

вхідний опір, Ом 10 ¹²

максимальна напруга живлення, В ±18

тип корпусу DIP8

діапазон робочих температур, ˚С -65…+150

Мікросхема CD4009 – мікросхема КМОП-структури, представляє собою 6 елементів НЕ.

Параметри мікросхеми:

час затримки, нс 50

споживча потужність, мкВт 0,4

максимальна напруга живлення, В 5

тип корпусу DIP16

діапазон робочих температур, ˚С -40…+85

Мікросхема CD4013 – мікросхема КМОП-структури, представляє собою 2 D-тригера.

П араметри мікросхеми:

час затримки, нс 50

споживча потужність, мкВт 0,4

максимальна напруга живлення, В 5

тип корпусу DIP14

діапазон робочих температур, ˚С -40…+85

Мікросхема CD4030 – мікросхема КМОП-структури, представляє собою 4 логічні елементи XOR.

Параметри мікросхеми:

час затримки, нс 50

споживча потужність, мкВт 0,4

максимальна напруга живлення, В 5

тип корпусу DIP14

діапазон робочих температур, ˚С -40…+85

Т ранзистор BC547C – напівпровідниковий кремнієвий прилад, який застосовується у високочастотних приладах. Параметри транзистора BC547C:

структура n-p-n

коефіцієнт передачі струму не менше 110…220

гранична частота коефіцієнта передачі, МГц 300

максимально допустимі параметри:

постійна напруга колектор-емітер, В 50

постійний струм колектора, мА 100

постійний струм бази, А 0,5

розсіювана потужність, мВт 500

діапазон робочих температур, ˚С -40…+150

тип корпусу ТО-92
