4.5. Установка стека tcp/ip в windows

Чтобы установить TCP/IP, необходимо выполнить следующие действия:

Запустить Панель управления и открыть диалоговое окно Сеть (для ОС Vista и Seven – Панель управления\Сеть и Интер-нет\Сетевые подключения) (рис.4.4а).

а) б)

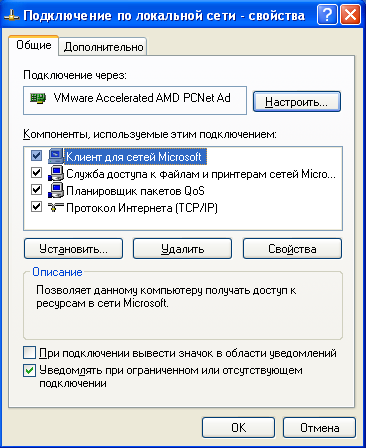

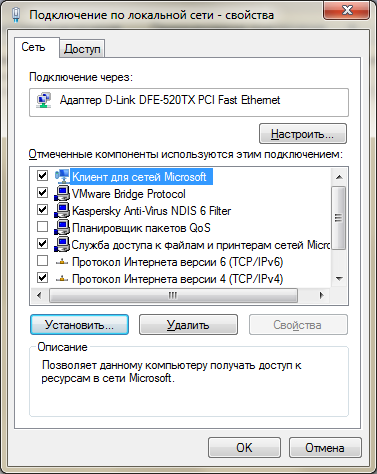

Рис. 4.4. Диалоговое окно подключение по локальной сети: а) – для Windows Vista/7, б) – для WindowsXP

Нажать кнопку Добавить и выбрать тип компонента – протокол.

В появившемся диалоговом окне выбрать тип производителя –Microsoft и добавить TCP/IP.

После добавления TCP/IP необходима настройка свойств драйверов. Первая вкладка IP – адрес, где указываются IP – адрес и маска подсети. Дальше настраиваются Шлюз и конфигурация DNS.

Чтобы посмотреть свойства TCP/IP, необходимо выполнить следующие действия:

Запустить открыть свойства сетевого подключения.

В появившемся диалоговом окне выбрать TCP/IP и нажать кнопку Свойства (рис.4.4а, б).

Практические задания

Пусть IP-адрес некоторого узла подсети равен 192.168.40.200, а значение маски для этой подсети – 255.255.255.248. Определите номер подсети. Какое максимальное число узлов может быть в этой подсети?

Какое максимальное количество подсетей теоретически возможно организовать, если в вашем распоряжении имеется сеть класса С? Какое значение должна при этом иметь маска?

Какие из приведенных адресов не могут быть использованы в качестве IP-адреса конечного узла сети, подключенной к Internet? Для синтаксически правильных адресов определите их класс.

192.168.40.1

127.0.0.1

135.20.55.40

30.259.54.50

10.10.10.2

35.224.10.66

Выясните IPv4-адрес и маску подсети вашего узла. К какому классу относится данная есть?

Определите параметры команды ping.

Протестируйте работоспособность программного обеспечения стека протоколов TCP/IP при помощи команды ping.

Проверьте наличие «эха» от соседнего узла.

Определите МАС-адрес по известному IP-адресу.

Контрольные вопросы

1. Сколько уровней имеет стек протоколов TCP/IP? Каковы их функции?

2. Какие протоколы стека TCP/IP относятся к уровню межсетевого взаимодействия?

3. Что такое дейтаграмма?

4. Что собой представляет IPv4-адрес узла?

5. Преимущества IPv6.

6. Что собой представляет IPv6-адрес узла?

7. Характеристика класса IPv4-адресов.

8. Типы адресов IPv6.

9. Какую долю всего множества IPv4-адресов составляют адреса класса А? Класса В? Класса С?

10. Что такое особые IPv4-адреса?

11. Что такое маска подсети?

12. Зарезервированные адреса IPv6.

13. Каковы основные функции протокола ARP?

14. Каковы основные функции протокола ICMP?

15. Как будет выглядеть IPv4-адрес (192.168.200.17) в двоичном коде?

16. Как будет выглядеть IPv4 адрес (11110011.11001010.00001110.01010101) в точечно-деся-тичном формате?
