13.2. Монтаж отводных блоков и лебедки, устанавливаемых на подлебедочных балках
13.2.1. Установить между направляющими кабины и противовеса струны, как указано в п. 13.1.2 настоящей инструкции, и нанести на струны отметки для выверки лебедки и отводных блоков. При установке лифтовой лебедки и полиспастной подвески отметки на струну между направляющими кабины наносятся в зависимости от диаметра канатоведущего шкива и блоков на кабине и противовесе согласно рис. 72 и 73.

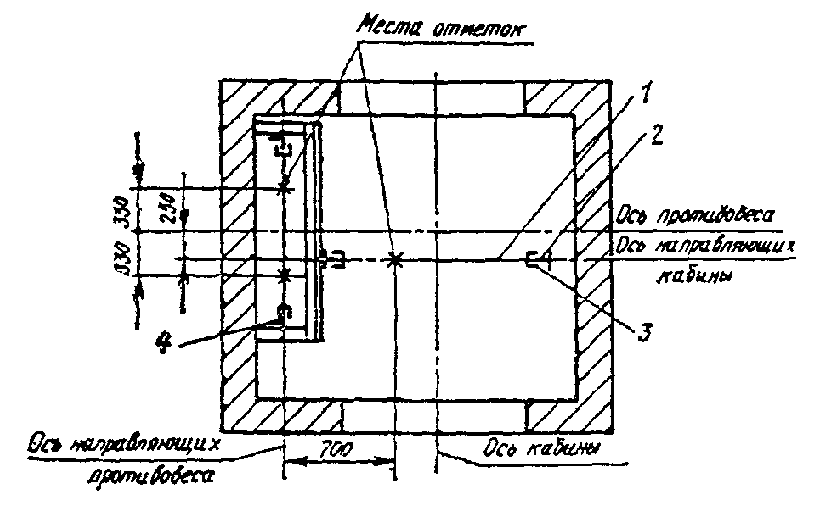

Рис. 72. Установка осевых струн для выверки лебедок грузовых лифтов грузоподъемностью 1000, 2000, 3200 кг, скоростью 0,5 м/с:
1 - струна; 2 - направляющая кабины; 3 - струбцина; 4 - направляющая противовеса

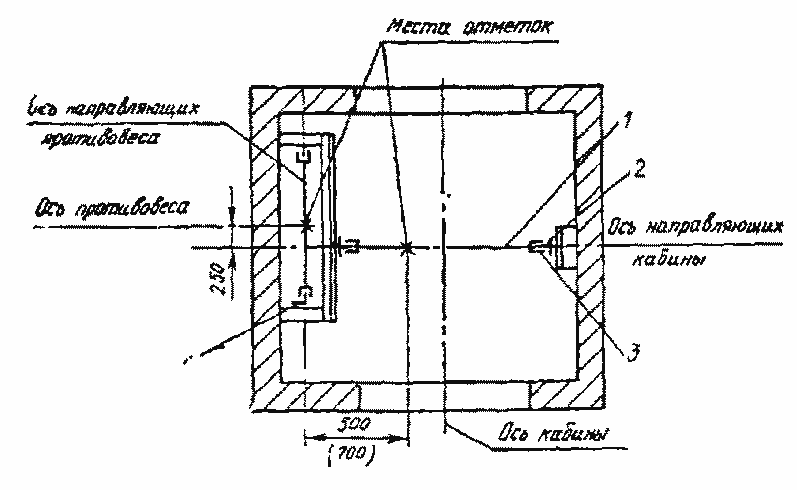

Рис. 73. Установка осевых струн для выверки лебедок грузовые лифтов грузоподъемностью 5000 кг, скоростью 0,25 м/с:
1 - струна; 2 - направляющая кабины; 3 - струбцина; 4 - направляющая противовеса
13.2.2. Установить подлебедочные балки на тумбы или в ниши стен машинного помещения согласно установочному чертежу (размеры балок приведены в табл. 15 и 16).
13.2.3. После установки подлебедочных балок в проектное положение разметить и просверлить в них отверстия согласно схеме разбивки отверстий по установочному чертежу.
13.2.4. Выверить подлебедочные балки по уровню и временно раскрепить их.
13.2.5. Установить под подлебедочные балки отводной блок (лифт грузовой грузоподъемностью 500 кг) и прикрепить его к балкам на болтах.
13.2.6. Установить раму с приводом лифта на подлебедочные балки с помощью крана или рычажной лебедки (рис. 74). Прикрепить раму к подлебедочным балкам болтами и гайками с постановкой косых шайб.
13.2.7. Выверить отводной блок относительно канатоведущего шкива (лифт грузоподъемностью 500 кг). Для выверки к торцам плоскости шкива и блока приложить прямую металлическую линейку (рейку). При правильной установке отводного блока линейка будет касаться шкива и блока каждого не менее чем в двух точках.

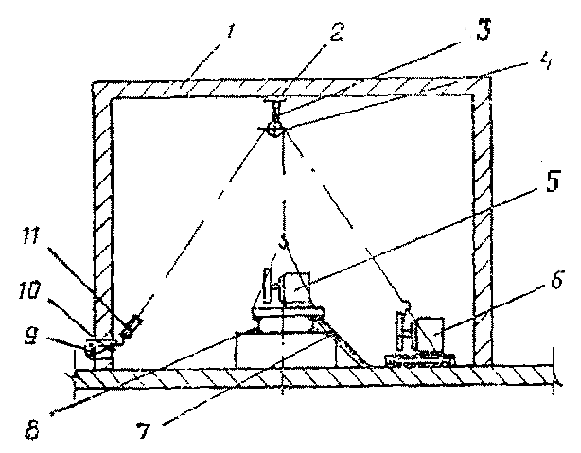

Рис. 74. Установка привода на подлебедочные балки:
1 - машинное помещение; 2 - петля, 3 - канат; 4 - отводной блок; 5 - проектное положение привода; 6 - исходное положение привода; 7 - швеллер; 8 - подлебедочная балка; 9 - швеллер; 10 - канат; 11 - рычажная лебедка
13.2.8. Произвести контрольную выверку лебедки, для чего с середины образующей канатоведущего шкива и отводного блока (при его наличии) опустить в шахту двусторонний отвес до пересечения с осевыми струнами, натянутыми между направляющими кабины и противовеса (см. рис. 72 и 73). Установку лебедки в проектное положение производить согласно п. 13.1.4.
Таблица 15
Подлебедочные балки, устанавливаемые в машинных помещениях грузовых лифтов
Подлебедочные балки, устанавливаемые в машинном помещении |
Грузовые лифты грузоподъемностью, кг |
||||||||
500 |
500 |
1000 |
1000 |
2000 |
2000 |
3200 |
3200 |
5000 |
|
Размер машинного помещения (глубина и ширина), мм |
|||||||||
3150 ´ 2700 |
3150 ´ 3300 |
3150 ´ 3500 |
3550 ´ 4000 |
3550 ´ 4000 |
3550 ´ 4500 |
3550 ´ 4700 |
3850 ´ 5200 |
4150 ´ 5700 |
|
Номер балки: |
|
|
|
|
|
|
|
|
|
швеллер |
20 |
20 |
|
|
|
|
|
|
|
двутавр |
|
|
20 |
20 |
20 |
20 |
24 |
24 |
30 |
Количество балок, шт. |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Длина балки, мм |
2300 |
2800 |
2800 |
3300 |
3500 |
3500 |
3500 |
4100 |
4600 |
Масса балки, кг |
42,3 |
51,5 |
58,8 |
69,3 |
73,5 |
73,5 |
95,6 |
104,9 |
165,5 |
