5.1.3 Проверка вертикальных напряжений на кровле подстилающего слоя грунта
Поскольку угол внутреннего трения суглинка меньше, чем у песка,
залегающего под подошвой, выполняем проверку прочности подстилающего слоя:
,
σzp –напряжения, создаваемые фундаментом;
σzу – напряжения от собственного веса грунта, выбранного при отрывке;
σzg – напряжения от собственного веса грунта;
Rz – расчетное сопротивление грунта, для условного фундамента шириной bz.
Соотношение сторон подошвы фундамента l/b = 3/2,4 = 1,25. Глубина залегания кровли суглинка (от подошвы фундамента) hz=1,4 м, относительная глубина:
Отсюда коэффициент, учитывающий распределение напряжений по глубине, α=0,6735.
Напряжения:
Площадь условного фундамента:
Ширина фундамента:
где - параметр, зависящий от соотношения размеров подошвы фундамента:
,
.
Находим напряжения от собственного веса груна, выбранного при отрывке котлована с размерами 30х54 м:
L/B = 54/30 = 1,8
Коэффициент, учитывающий распределение напряжений по глубине, α=1.
Вертикальные напряжения от собственного веса грунта на уровне подошвы фундамента , на глубине
2,9 м
Для вычисления расчетного сопротивления суглинка находим:
γс1=1,2, γс2=1, Мγ=0,69, Мq=3,65 , Мc=6,24, kz=1. γII=19,3 кН/м3, СII=9,0 (кПа).
Удельный вес грунта, залегающего выше подошвы условного фундамента:
γ /II=(1,6*18,6+1,3*9,8)/2,9=14,66 кН/м3
Расчетное сопротивление:
Условие , выполнено 110,1 кПа < 301,22 кПа.

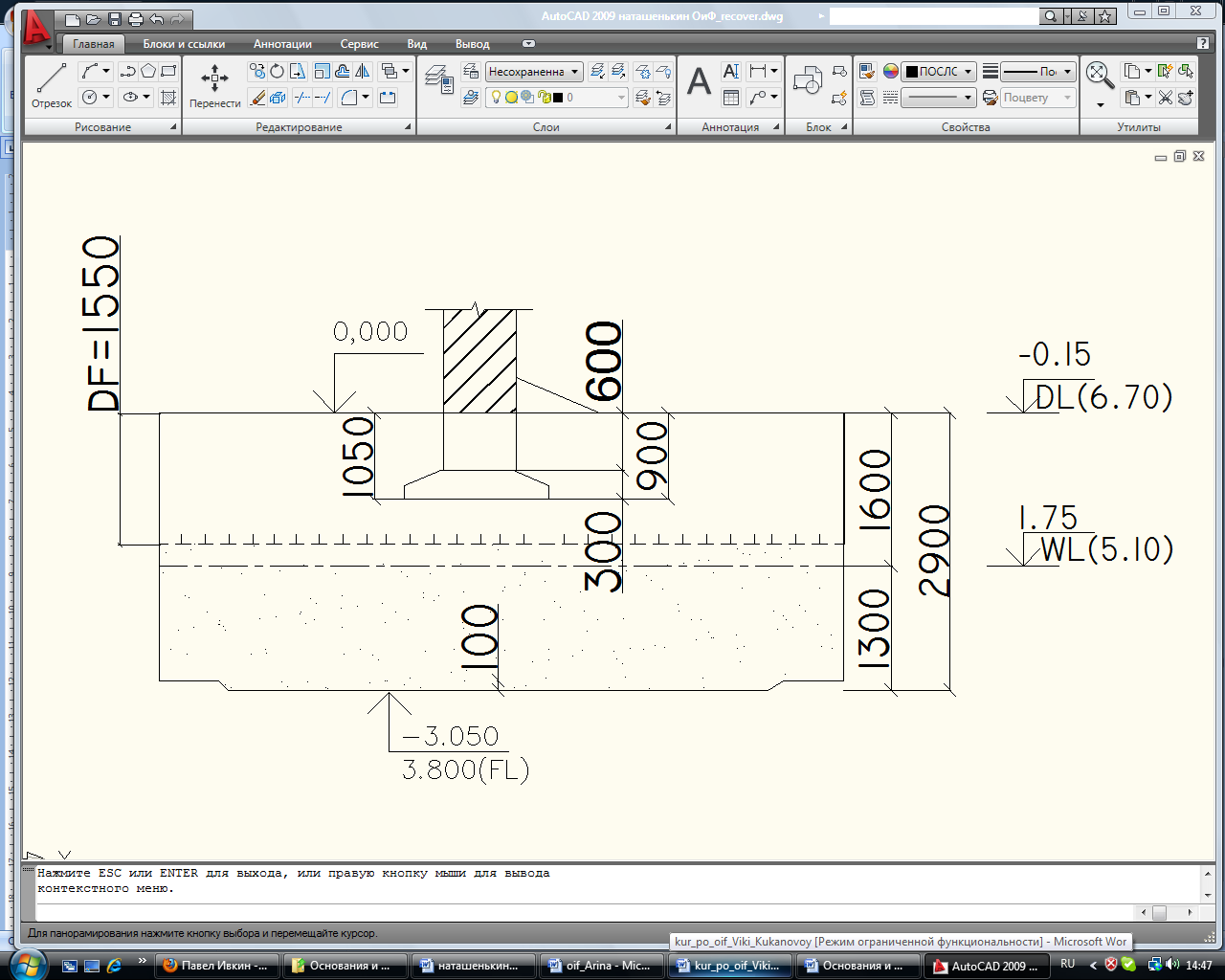

Рисунок 20 – Схема условного фундамента
5.4 Расчетная схема и исходные данные
Принимаю, что в тело подушки послойно укладывают мелкий песок с физико-механическими характеристиками: γ=18,6 кН/м3, γsb=9,8 кН/м3, φII=25°, СII=0; Е=11 МПа. Нагрузки в третьем расчетном сечении: NII = 183,9 кН,
МII = 0 кН∙м.
Рисунок 21 – Расчетная схема фундамента на песчаной подушке
5.2 Определение размеров фундамента
Расчетное сопротивление грунта основания:
где γс1=1,4 – коэффициент условий работы для песка средней крупности;
γс2=1 – коэффициент условий работы для зданий с гибкой конструктивной схемой;
k=1 – коэффициент, так как прочностные характеристики грунта определялись лабораторными испытаниями;
Мγ=0,78, Мq=4,11,Мс=6,67 –для φII=250;
kz=1 – коэффициент, при b<10м;
γ/II =18,6 кН/м3 – удельный вес грунта выше подошвы фундамента (песок средней крупности);
СII – удельное сцепление грунта, залегающего непосредственно под подошвой фундамента;
γII – удельный вес грунта, залегающего под подошвой фундамента на глубине b/2;
dl=1,1 м – глубина заложения фундамента; для сечений без подвала берется от отметки планировки DL
Расчетное сопротивление грунта основания:
Давление под подошвой фундамента:
где А=b·1 –площадь подошвы фундамента;
γm = 22 кН/м3 - средний удельный вес грунта и материала фундамента.
Значения γII , R и рII при b=1÷3 м приведены в таблице.
Таблица 16 – Определение расчетных значений
Ширина фундамента b, м |
γII , кН/м3 |
R, кПа |
рII, кПа |
1 |
18,6 |
139,04 |
208,3 |
2 |
|
148,74 |
116,35 |
3 |
|
159,43 |
85,7 |
Вычислив р при различных значениях b, по точке пересечения графиков R=f(b) и p=f(b) определяем требуемую ширину подошвы фундамента – 1,62 м.
Принимаем:
фундаментные плиты ФЛ20.12-2: l=1180 мм, b=2000 мм, h=500 мм, m=2,44 т;
фундаментные блоки ФБС12.6.6: l=1180 мм, b=600 мм, h=580 мм, m=0,96 т.
Рисунок 22 – Зависимость расчетного сопротивления и давления под подошвой фундамента от ширины фундамента
Расчетное сопротивление грунта:
Рисунок 25 – Определение веса фундамента и грунта на его уступах
Вес 1 м фундаментной плиты:
Вес фундаментного блока:
Объём грунта на обрезе фундамента:
Вес грунта на обрезе фундамента:
Среднее давление на основание:
Поскольку условие р < R (106,36 кПа<148,74кПа) выполняется, окончательно принимаем фундаментные плиты ФЛ20.12-2: l=1180 мм, b=2000 мм, h=500 мм, m=2,44 т; фундаментный блок ФБС12.6.6: l=1180 мм, b=600 мм, h=580 мм, m=0,96 т.
Проверяем краевые напряжения при эксцентриситете:
Все условия выполнены.
