3.2 Оценка инженерно – геологических условий

Площадка строительства находится в г. Омск. Рельеф спокойный, ровный. Абсолютные отметки в Балтийской системе высот 5,8-6,4 м.

Геологические условия выявлены посредством бурения четырех скважин на глубину 20 м.

Напластование грунтов сверху вниз следующее:

1. Песок мелкий, насыщенный водой (S_r=0,96). Мощность слоя от 0,8 до 1,8 м.

2. Торф среднеразложившийся (D=20%), насыщен водой (S_r=0,93). Мощность слоя от 0 до 1,2  м.

3. Суглинок тугопластичный (I_P=0,08; I_L=0,838) . Мощность слоя от 0,9 м до 1,4 м.

4. Суглинок тугопластичный (I_P=0,09; I_L=0,33). Мощность слоя от 4,4 м до 5,3 м.

5 Суглинок тугопластичный (I_P=0,1; I_L=0,30). Мощность слоя от 5,9 м до 7,8 м.

6. Глина тугопластичная (I_P=0,18; I_L=0,50).Мощность слоя от 4,4 м до 6,3 м.

Уровень грунтовых вод находится на глубине 0,8…1,3 м от поверхности.

Поскольку на ИГУ имеется линза торфа (торф с Е=0,4 МПа < 5 МПа), для организации строительной площадки требуется инженерная подготовка территории. Так мощность торфа менее 2х метров, то необходимо произвести выторфовку (заменить песком средней крупности). Отметку планировки DL назначаем 6,8 м.

Нормативная глубина сезонного промерзания d_fn суглинков и глин в г. Омск составляет 2,1 м (определено по карте нормативных глубин промерзания суглинистых грунтов).

Нормативная глубина сезонного промерзания, зависит от среднемесячных отрицательных температур в районе строительства.

,

где - глубина промерзания. Для пылеватых глин и суглинков

- безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП 23-01-99 «Строительной климатология и геофизика» (для Омска )

Таблица 10 – Абсолютные значения среднемесячной отрицательной температуры

	январь	февраль	март	ноябрь	декабрь	сумма
Среднемесячная отрицательная температура, 0С	-19,0	-17,6	-10,1	-8,5	-16,0	-71,2

.

Тогда нормативная глубина промерзания отсыпанного слоя среднего песка составит:

d_fn=1,3·2,1=2,73 м.

где 1,3 – поправочный коэффициент для определения нормативной глубины сезонного промерзания средних песков.

Определяем расчетную глубину сезонного промерзания[6]:

d_f=k_h·d_fn ,

к_h- коэффициент, учитывающий влияние теплового режима сооружения, при расчетной температуре внутреннего воздуха в помещении t_в=20^оС и полах по грунту k_h=0,5;

d_f=k_h·d_fn=0,5·2,73=1,37 м.

В качестве расчетной принимаем скважину №4, где подошва слабого слоя обнаружена на максимальной глубине по абсолютной отметке 3,9 м.

После инженерной подготовки территории с поверхности будет залегать слой насыпного песка мощностью 2,8 м. Надежным основанием может служить слой суглинка тугопластичного, кровля которого залегает на глубине 2,8 м от отметки планировки. Схема инженерно-геологических условий, предназначенная для расчета фундаментов, дана на рис. 16

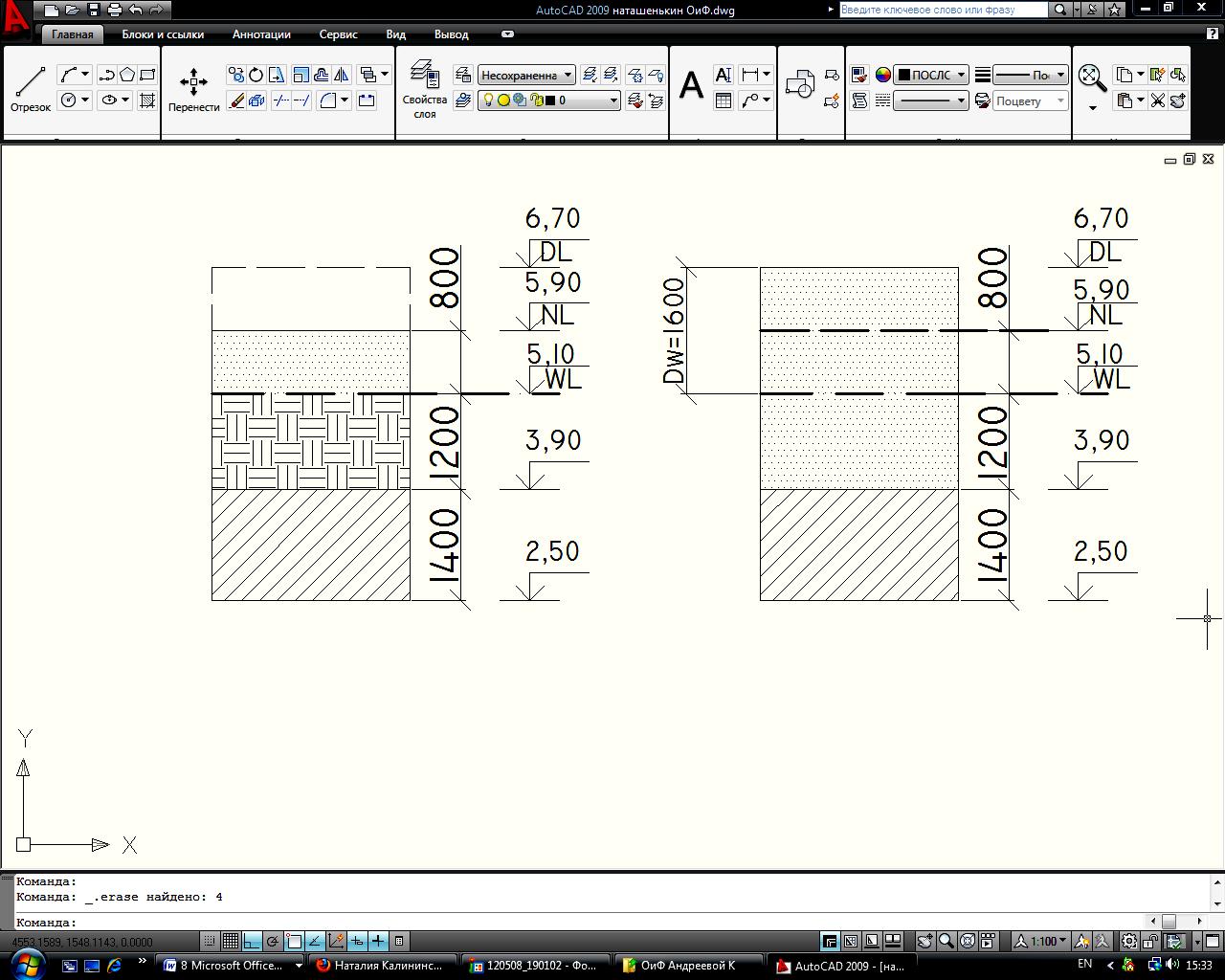

Рисунок 15 - Схема инженерной подготовки территории

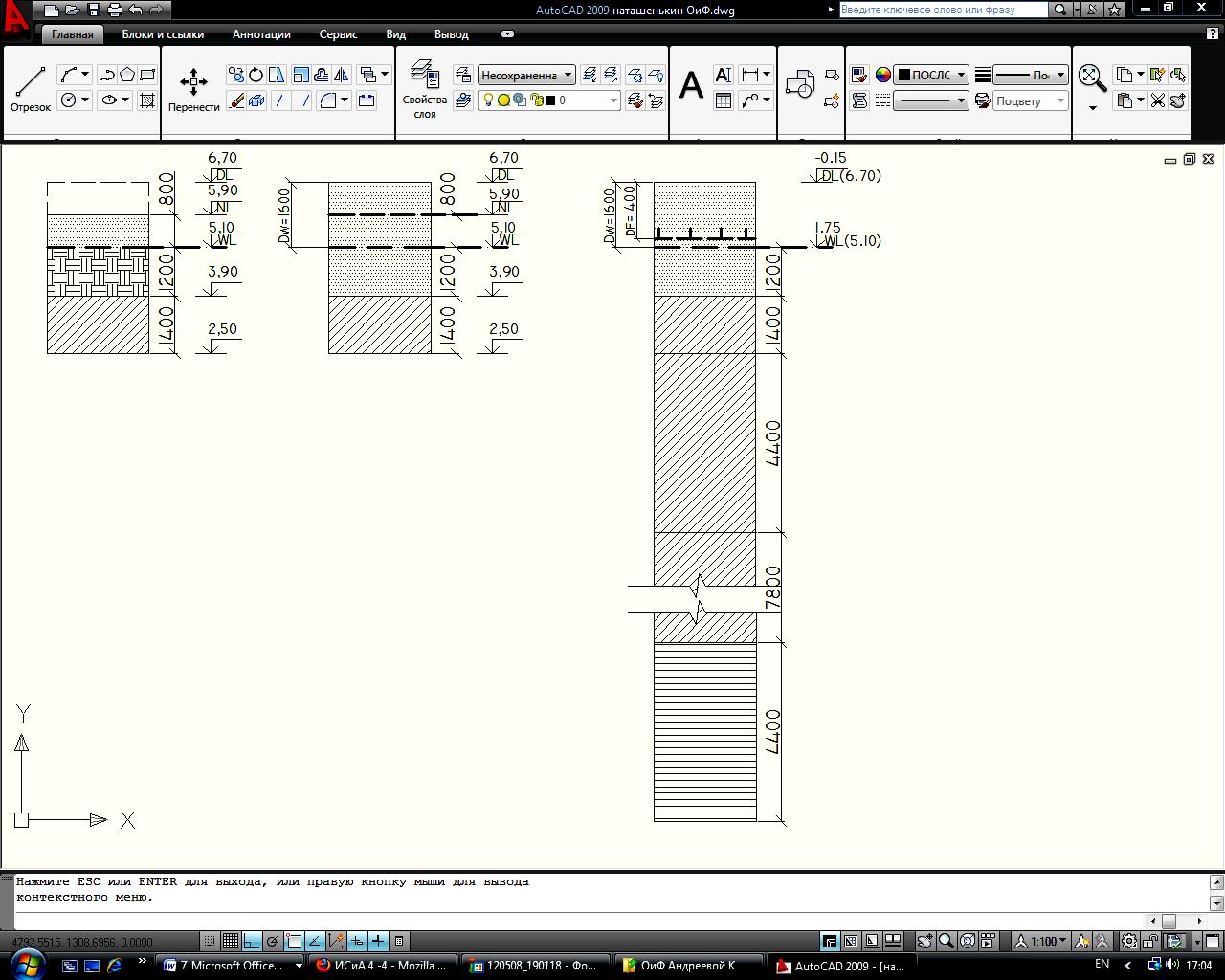

Рисунок 16 - Расчетные инженерно-геологические условия
