30) Назначение, состав и основные технические характеристики спецвычислителя.
Специализированный вычислитель (СВ) представляет собой ЭВМ специального назначения третьего поколения . Предназначен для решения специализированных задач обработки информации в комплексах средств автоматизации. В зависимости от использования СВ решаются следующие задачи:
а) в комплексе средств отображения и управления: - подготовка информации для отображения ее на рабочих местах лиц боевого расчета; - обеспечение взаимодействия лиц боевого расчета с ЦВК посредством команд, вводимых с пультовой аппаратуры рабочих мест;
б) в комплексе средств передачи информации: - приём информации от ЦВК, формирование кодограмм обмена в соответствии с типом абонента и выдача её пословно в устройство сопряжения с дискретными каналами связи (УСДК); - приём информации из УСДК, преобразование к виду, принятому в ЦВК и её выдача.
в) в комплексах обработки радиолокационной информации: - завязка трасс и автоматическое сопровождение воздушных объектов, селекция и отождествление воздушных объектов и т. д. (вторичная обработка РЛИ); - пересчёт координат воздушных объектов из полярной системы в прямоугольную и наоборот; - выдача целеуказаний на РЛС для обнаружения воздушных объектов и уточнение их характеристик;
г) в комплексах диагностики: - локализация неисправностей в блоках и типовых элементах замены с помощью специальных тестов (алгоритмов); - перезапись информации в кассеты блока ДЗУ – Э.
д) в комплексах построения отчётных документов: - формирование различных моделей боевых действий и выдача их на печать.

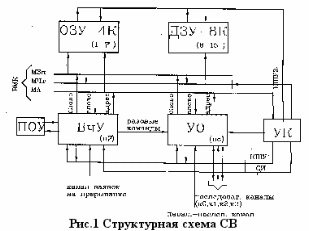

Спецвычислитель представляет собой многопроцессорный вычислительный комплекс (ВК) с блочно-модульным построением запоминающих устройств (ЗУ).
В состав спецвычислителя входят следующие функциональные устройства:
1. Вычислительное устройство
2. Устройство обмена.
(В технической документации на спецвычислитель под термином процессор подразумевается вычислительное устройство и устройство обмена).
3. Запоминающие устройства: - долговременное запоминающее устройство ( ДЗУ-Э-8КМ ); - постоянное запоминающее устройство ( ПЗУ ); - программируемое постоянное запоминающее устройство (ППЗУ); - оперативное запоминающее устройство ( ОЗУ-4К );
4. Устройство управления внутренним магистральным каналом ( УК ).
5. Внутренний магистральный канал в составе: - 18-ти разрядная магистраль адреса ( МА ); - 36-ти разрядная магистраль чтения ( МЧт ); - 36-ти разрядная магистраль записи ( МЗп )
6. Кодовые шины управления (КШУ1, КШУ2)
7. Пульт оперативного управления СВ ( ПОУ СВ )
8. Блоки питания.
Вычислительное устройство (ВчУ) является основным операционным устройством СВ, предназначенным для обработки цифровой и логической информации, реагирования на сигналы прерывания внешних устройств и управления программами устройства обмена.
Устройство обмена (УО) предназначено для организации обмена информацией между ОЗУ и абонентами СВ независимо от ВчУ с минимальным количеством прерываний рабочей программы, необходимых для запроса словосостояния устройства обмена и каналов, выдачи разовых команд, запуска и останова каналов.
Устройство управления каналом (УК) предназначено для управления взаимодействием нескольких процессоров (УО или ВчУ) с блоками памяти, управления конфигурацией запоминающих устройств и выработки синхронизирующих сигналов для ВчУ и УО.
Оперативное запоминающее устройство (ОЗУ) предназначено для хранения текущей входной и выходной информации СВ, а также оперативной и рабочей информации программ.
Долговременное запоминающее устройство (ДЗУ) служит для хранения программ и сменных констант, с возможностью перезаписи на специальном стенде.
Постоянное запоминающее устройство (ПЗУ) предназначено для хранения редко изменяющейся информации: таблиц функций, констант, тестовых и сервисных программ.
Пульт оперативного управления (ПОУ СВ) предназначен для ручного управления режимами работы СВ и контроля его функционирования в процессе боевой работы и технического обслуживания.
Внутренний магистральный канал (ВМК) обеспечивает информационную связь между ЗУ и блоками ВчУ и УО в процессе работы СВ.
Основные техн характеристики: - максимальное число блоков ДЗУ по 8К 36-разрядных слов (32 информационных + 2 контрольных) - 8 (4 резервных и 4 рабочих, или при работе без резерва 8 рабочих); - суммарное количество процессоров УО и ВчУ в любом сочетании не может быть больше 8; - быстродействие при выполнении арифметических и логических операций - около 200000 операций в секунду; разрядность обрабатываемой ВчУ информации - 18 разрядов (16 информационных и 2 контрольных); форма представления чисел - с фиксированной запятой в дополнительном коде.
