30.Навести схему генератора змішаного збудження і графік зовнішньої характеристики при узгодженому включенні його обмоток збудження. Дати аналіз зовнішньої характеристики.
Генератор смешанного возбуждения имеет параллельную и последовательную обмотки возбуждения. Поток возбуждения создается в основном параллельной обмоткой. Последовательная обмотка обычно включается согласно с параллельной (чтобы МДС обмоток складывались), что обеспечивает получение
жесткой внешней характеристики генератора.
В режиме х. х. генератор имеет только параллельное возбуждение, так как I = 0. С появлением нагрузки возникает МДС последовательной обмотки возбуждения, которая, подмагничивая машину, компенсирует размагничивающее действие реакции якоря и падение напряжения на якоре.
Внешняя характеристики в этом случае становится наиболее жесткой (кривая 2), т.е. напряжение на зажимах генератора при увеличении тока остается почти неизменным. Если же требуется, чтобы напряжение на зажимах потребителя (в конце линии) оставалось практически неизменым, то число витков последовательной обмотки увеличивают так, чтобы МДС этой обмотки компенсировала еще и падение напряжения в проводах линии (кривая 1).
При встречном включении обмоток возбуждения напряжение генератора с ростом тока нагрузки резко уменьшается (кривая 3), что объясняется размагничивающим действием последовательной обмотки возбуждения, МДС которой направлена против МДС параллельной обмотки. Встречное включение обмоток применяют лишь в генераторах специального назначения, например, в сварочных, где необходимо получить круто падающую внешнюю характеристику
31.Поперечне та поздовжне поле якоря. Геометрична та фізична нейтралi. Як проводиться кiлькiсний облiк реакцiї якоря?

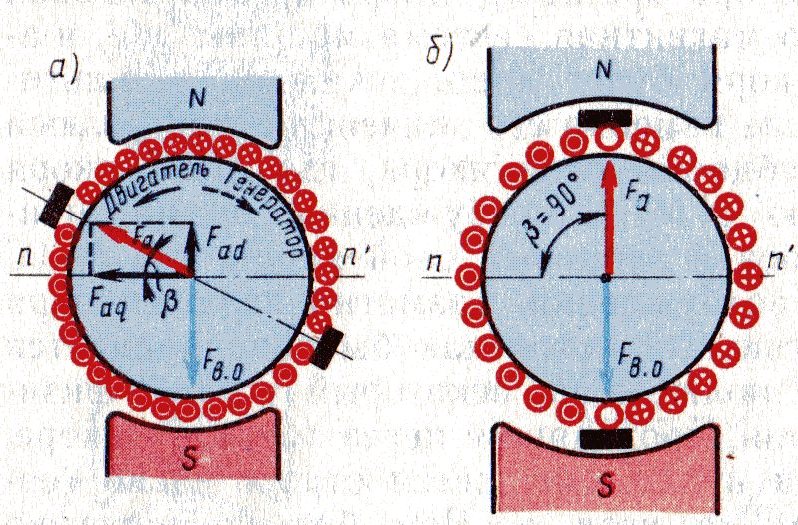

При работе машины под нагрузкой по обмотке якоря проходит ток, вследствие чего возникает МДС якоря. Воздействие МДС якоря на магнитное поле машины называют реакцией якоря.
При холостом ходе магнитный поток возбуждения направлен по продольной оси машины. При работе под нагрузкой магнитный поток, созданный МДС якоря в двухполюсной машине при установке щеток на геометрической нейтрали, направлен по поперечной оси машины, поэтому магнитное поле якоря Фаq и Faq называют поперечным. В результате действия реакции якоря симметричное распределение магнитного поля машины относительно оси главных полюсов искажается и результирующее поле оказывается смещенным к одному из краев каждого главного полюса. При этом физическая нейтраль
смещается ртносительно геометрической нейтрали на некоторый угол β. В генераторах физическая нейтраль смещается по направлению вращения якоря; в двигателях — против направления вращения.
32.Як за допомогою компенсаційної обмотки можна нейтралізувати реакцію якоря? Де розміщується ця обмотка? Як підключається відносно якоря?
Наиболее эффективным средством подавления влияния реакции якоря по поперечной оси является применение в машине компенсационной обмотки. Эту обмотку укладывают в пазы полюсных наконечников и включают последовательно с обмоткой якоря таким образом, чтобы МДС компенсационной обмотки была противоположна по направлению МДС обмотки якоря. Включение компенсационной обмотки последовательно в цепь якоря обеспечивает автоматичность компенсации МДС якоря при любой (в пределах номинальной) нагрузки машины. Таким образом в машине постоянного тока с компенсационной обмоткой при переходе от хх к режиму нагрузки закон распределения магнитной индукции в зазоре главных полюсов остается практически неизменным. Компенсационные обмотки применяют лишь в машинах средней и большой мощности, работающих с резкими колебаниями нагрузки.
