67.Який опір для генератора паралельного збудження є критичним? Чи можна змінити цей опір через зміну частоти обертання?

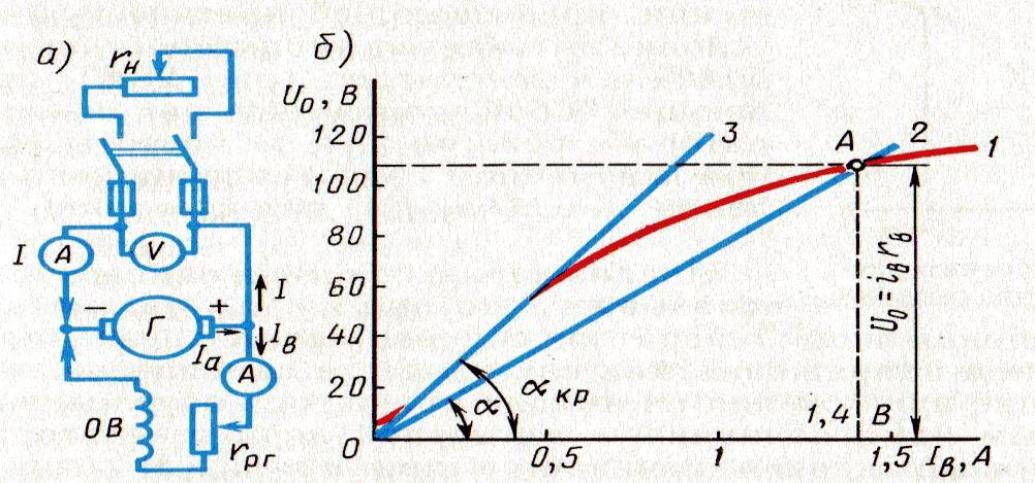

угол наклона прямой к оси абсцисс прямо пропорционален сопротивлению цепи возбуждения. Однако при некотором значении сопротивления реостата rрг сопротивление rв

достигает значения, при котором зависимость становится касательной к прямолинейной части характеристики ХХ . В этих условиях генератор не самовозбуждается. Сопротивление цепи возбуждения, при котором прекращается самовозбуждение генератора, называется критическим сопротивлением rв .крит .

68.Як впливає реакція якоря на механічні характеристики двигунів постійного струму?

Воздействие поля, созданного током в якоре при нагрузке машины, на магнитное поле полюсов называется реакцией якоря.С увеличением нагрузки двигателя реакция якоря ослабляет магнитный поток, что приводит к некоторому увеличению скорости. На практике падение напряжения в обмотке якоря подбирают таким, чтобы его влияние на скорость двигателя было почти компенсировано реакцией якоря. Отсюда характерным свойством двигателя с параллельным возбуждением является почти постоянная скорость вращения при изменении нагрузки на его валу.

69.Проаналізуйте параметри електричних машин.

Параметры электрических машин — это коэффициенты перед независимыми переменными в уравнениях, описывающих электромеханическое преобразование энергии. Обычно независимые переменные — это токи. Уравнения могут быть как дифференциальными, так и комплексными или алгебраическими. Наиболее строгое описание процессов электромеханического преобразования энергии дают дифференциальные уравнения. Параметрами электрических машин являются активные и индуктивные сопротивления и момент инерции. Вместо индуктивных сопротивлений удобно применять индуктивности – полные , взаимные и рассеяния.

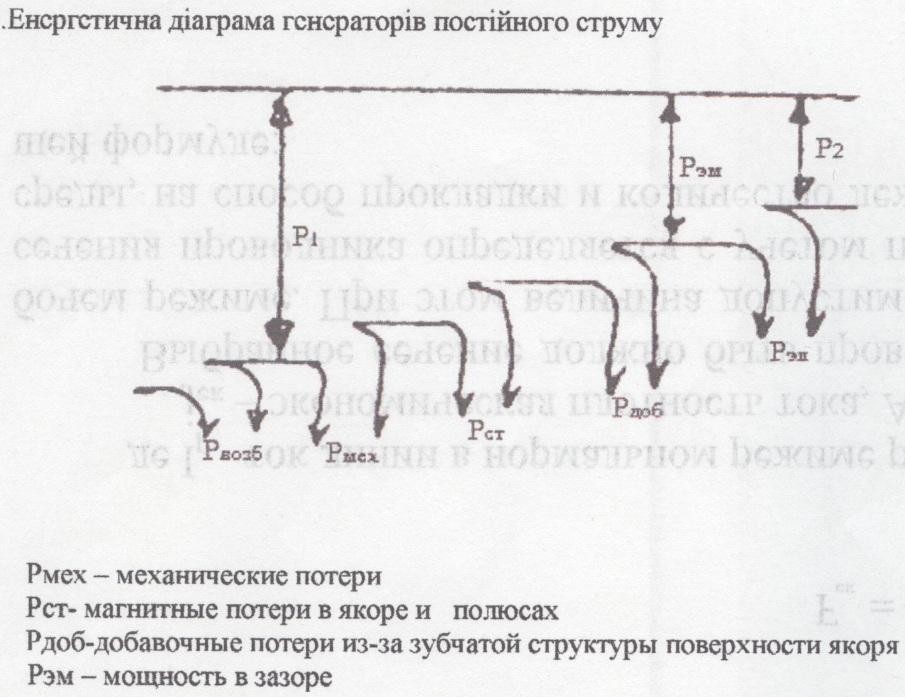

70.Як обгрунтувати вигляд енергетичної дiаграми генераторів постiйного струму?

- электромагнитная мощность генератора

( ),

P₁ =M₁* – подводимая от приводного двигателя к генератору мощность (механическая);

P₂ – полезная мощность генератора (электрическая), т.е. мощность, отдаваемая генератором нагрузке;

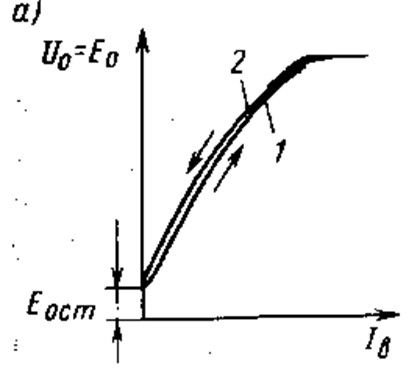

71.Яким чином можна судити за допомогою характеристики холостого ходу про добре використання електротехнічної сталі в машині постійного струму чи, навпаки, (недовикористанні)?

О тношение І_зо/І_зн=К_нас определяет насыщенность машины: К_нас<1,1 — машина насыщена мало, К_нас=1,1-1,25

— нормальное насыщение, К>1,25

машина сильно насыщена.

72. Чому струм збудження під час пуску двигуна повинен бути максимальним?

Чем быстрее нарастает противо–ЭДС, тем скорее уменьшается ток и тем меньше нагрев обмоток якоря. Поэтому пуск производят всегда при наибольшем токе возбуждения, замыкая накоротко сопротивление регулировочного реостата. Тогда магнитный поток и противо–ЭДС будут максимальными. Кроме того, ЭДС при пуске должен развивать повышенный пусковой момент, а это может быть при наибольшем магнитном потоке.

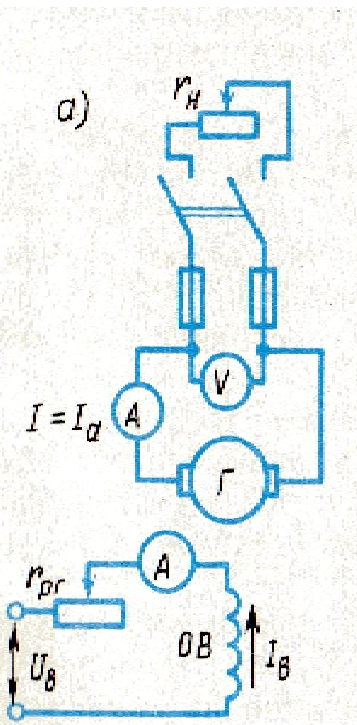

7 3.Привести електричну схему генератора з незалежним збудженням. Характеристики холостого ходу, навантажувальна, зовнішня, регулювальна, короткого замикання. Характеристичний трикутник.

1.

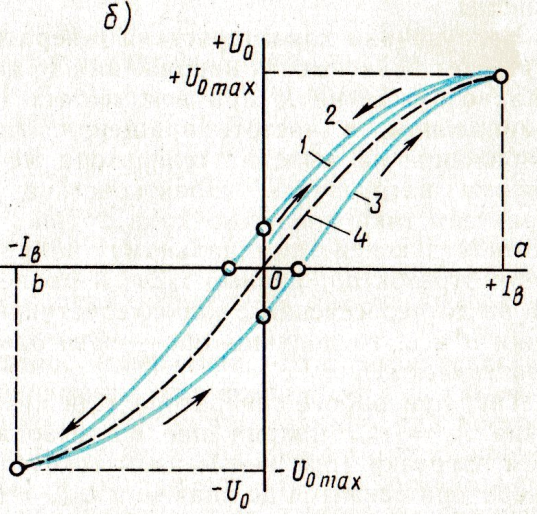

Характеристика холостого хода. При снятии характеристики U0=f(Iв) генератор работает в режиме ХХ (Iа=0)

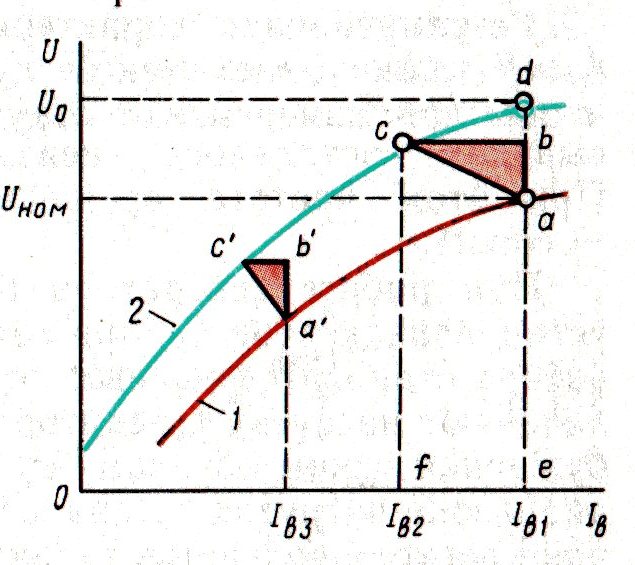

Н агрузочная характеристика генератора. Эта характеристика выражает зависимость напряжения U на выводах генератора от тока возбуждения Iв при неизменных токе нагрузки, например номинальном, и частоте вращения. При указанных условиях напряжение на выводах генератора меньше ЭДС, поэтому нагрузочная характеристика 1 располагается ниже характеристики холостого хода 2

треугольник реактивный (характеристический).

В нешняя характеристика генератора. Эта характеристика представляет собой зависимость напряжения U на выводах генератора от тока нагрузки I

Регулировочная характеристика генератора. Характеристика Iв=f(Iа) показывает, как следует менять ток в цепи возбуждения, чтобы при изменениях нагрузки генератора напряжение на его выводах оставалось неизменным, равным номинальному. При этом частота вращения сохраняется постоянной (n=const)

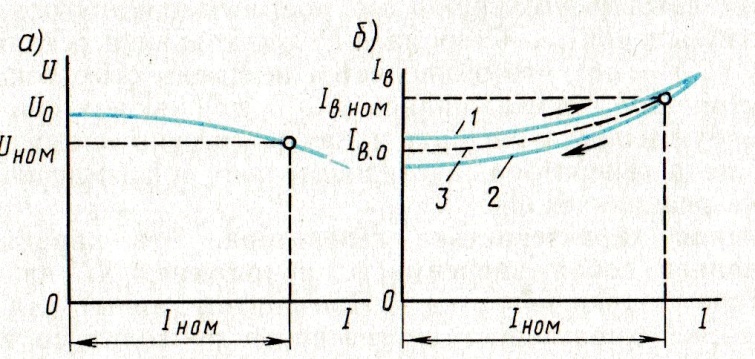

Внешняя (а) и регулировочная (б) характеристики

генератора независимого возбуждения

Характеристика короткого замыкания.

Iа=f(Iв) при U=0 и n=const
