4 Задние мосты ттм.
На рисунке представлен поперечный разрез заднего и промежуточного ведущих моста, главной передачи, дифференциала и полупромежуточного ведущих мостов. Каждый мост состоит из картера моста, главной передачи, дифференциала и полуосей.

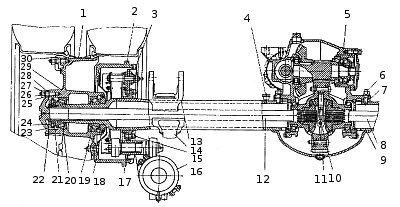

Задний мост: 1 - кольцо проставочное; 2 - барабан тормозной; 3 - щиток; 4 - клапан предохранительный; 5 - картер главной передачи; 6 - шпилька; 7 - прокладка картера; 8 - полуось правая; 9 - картер заднего моста; 10 - пробка контрольная; 11 -пробка сливная магнитная; 12-полуось левая; 13-опора рессоры; 14-кронштейн реактивной штанги; 15-болт; 16-камера тормозная с пружинным энергоаккумулятором; 17 - механизм тормозной; 18 - манжета; 19, 20 - подшипники конические роликовые; 21 - гайка крепления подшипников; 22 - прокладка полуоси; 23 - шайба стопорная контргайки; 24 - контргайка; 25 - шпилька крепления полуоси; 26 - гайка; 27 - шайба пружинная; 28 - втулка разжимная; 29 - ступица; 30 - прижим колеса.
5. Типы дифференциалов ттм.
Дифференциал - это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три - два межколесных и межосевой.
Межколесный дифференциал, это самостоятельный узел в редукторах ведущих мостов автомобилей ВАЗ, отвечающий за поведение автомобиля на поворотах и при пробуксовках. Иными словами, межколесный дифференциал это механизм, подводящий к колесам ведущей оси автомобиля крутящий момент и позволяющий им (колесам) вращаться с разными скоростями.
Межосевой дифференциал выполнен по планетарной симметричной схеме на конических шестернях. Конструктивной особенностью используемого на рассматриваемых в настоящем Руководстве моделях межосевого дифференциала является применение вязкостной муфты. Межосевой дифференциал выполняет две функции: распределение крутящего момента двигателя между приводными валами передних и задних колес и погашение различия в скоростях вращения передних и задних колес.
6. Типы полуосей, конструкция.
Полуоси делятся на три типа: разгруженные , разгруженные на три четверти и полу разгруженные
Если полуось не воспринимает изгибающих моментов и передает только крутящий момент, то такая полуось называется разгруженной. Большинство грузовых автомобилей имеет полуоси этого типа (автомобили ГАЗ-53А, ЗИЛ-130, МАЗ-500, УАЗ-450 и др.)
Полуось, разгруженная на три четверти, отличается от разгруженной тем, что ее наружный конец соединен со ступицей ведущего колеса, опирающейся на кожух заднего моста не через два, а через один подшипник ). Эта полуось воспринимает меньшую часть изгибающих моментов от радиальной Т, тангенциальной Р и боковой Я сил, действующих на колесо; большая часть изгибающих моментов воспринимается кожухом заднего моста. Этот тип полуосей устанавливается на легковых автомобилях М-20 «Победа» и ГАЗ-67Б.
Полу разгруженные полуоси воспринимают все изгибающие моменты, и наружные концы полуосей непосредственно опираются на подшипники, установленные в картере заднего моста. Применяются они преимущественно на легковых автомобилях («Москвич-408», М-21 «Волга», ГАЗ-13 «Чайка»).
