- •399.Поясніть будову та принцип дiї асинхронного двигуна (ад).
- •401. Як визначається частота обертання магнітного поля статора, частота обертання ротора? Що таке ковзання?
- •402. При яких умовах можна здобути обертове магнітне поле в ад?
- •404. У яких режимах може працювати ам?
- •405. У чому схожість і різниця ад та трансформатора ?
- •407.Чому струм ад у відносних одиницях для режиму хх(без навантаження) значно більше струму хх трансформатора такої ж потужності?
- •407. Поясніть роботу асинхронної машини при роторi, що обертається. Основні рiвняння. Ерс та струм у обмотці ротора. Частота струму ротора. Частота обертання магнітного поля ротора.
- •409. Як за частотою обертання ротора визначити частоту ерс, яка наводиться у обмотці ротора обертовим полем статора?
- •411. Як показати, що робочий режим ад може бути зведений до режиму трансформатора з активним навантаженням?
- •412. Пояснити роботу асинхронної машини при загальмованому роторi. Привести основні рівняння, порівняняйте їх з рівняннями трансформатора.
411. Як показати, що робочий режим ад може бути зведений до режиму трансформатора з активним навантаженням?
Приведение вр.
Ротора АД к неподвижному. Второй закон
кирхгофа для вращ. Ротора:

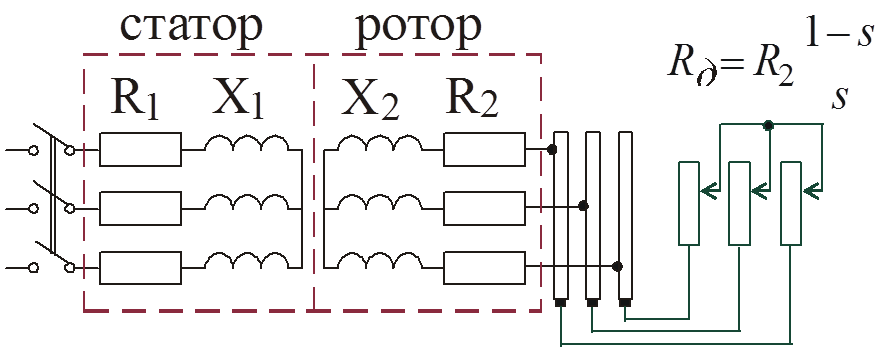

Такой псевдозаторможенный АД можно отождествить с трансформатором, работающим на активную нагрузку:
412. Пояснити роботу асинхронної машини при загальмованому роторi. Привести основні рівняння, порівняняйте їх з рівняннями трансформатора.
Асинхронная машина с заторможенным ротором работает как трансформатор. Основной магнитный поток индуктирует в статорной и в неподвижной роторной обмотках ЭДС Е1 и Е2к.
;
,
где Фm - максимальное значение основного магнитного потока, сцепленного со статорной и роторной обмотками; W1 и W2 - числа витков статорной и роторной обмоток; f1 - частота напряжения в сети; K01 и K02 - обмоточные коэффициенты статорной и роторной обмоток.
Чтобы получить более благоприятное распределение магнитной индукции в воздушном зазоре между статором и ротором, статорные и роторные обмотки не сосредоточивают в пределах одного полюса, а распределяют по окружностям статора и ротора. ЭДС распределенной обмотки меньше ЭДС сосредоточенной обмотки. Этот факт учитывается введением в формулы, определяющие величины электродвижущих сил обмоток, обмоточных коэффициентов. Величины обмоточных коэффициентов несколько меньше единицы. ЭДС в обмотке вращающегося ротора
(12.5)
Ток ротора работающей машины
где R2 - активное сопротивление роторной обмотки; х2 - индуктивное сопротивление роторной обмотки.
где х2к- индуктивное сопротивление заторможенного ротора.
(12.6)
414. Асинхронна машина у режимі індукційного регулятора – схема, принцип дії, гідності і недоліки.
Трехфазный индукционный регулятор служит для регулирования напряжения трехфазной сети переменного тока. Обмотки регулятора включают по схеме автотрансформатора, и регулятор представляет собой поворотный автотрансформатор.
Обмотки
статора и ротора асинхронной машины
можно соединить, как показано на рис.
2.7, а,
и подключить обмотку ротора к сети
напряжением
.
Ток обмотки ротора создаст вращающееся
магнитное поле, которое индуктирует в
каждой обмотке ЭДС
и
.
Эти ЭДС, оставаясь неизменными по
величине, могут отличаться по фазе.
При
совпадении осей обмоток статора и ротора
сдвига фаз между ЭДС
и
нет (рис. 2.7, б).
Напряжение на выходных зажимах определится
арифметической суммой ЭДС
и
и достигнет максимального значения
(
).
П
ри
повороте ротора на некоторый угол
вектор ЭДС опережает или отстает на тот
же угол относительно ЭДС
.
При повороте ротора на 180
векторы ЭДС
и
направлены встречно и выходное напряжение
равно разности этих ЭДС. В общем случае
напряжение на выходных зажимах
определяется векторной суммой:
(2.31)
и при равенстве эффективных витков статорной и роторной обмоток может плавно изменяться от нуля (при = 180) до двойного линейного напряжения сети (при = 0).
Индукционные регуляторы по своей работе аналогичны автотрансформаторам, и их электромагнитная (расчетная) мощность тем меньше проходной (полезной), чем ниже пределы регулирования напряжения. Преимуществом регуляторов является плавное регулирование напряжения в широких пределах. К недостаткам этих машин следует отнести:
искажение формы кривой ЭДС (и выходного напряжения)
зубцовыми и высшими гармониками магнитного поля;
возникновение вращающих моментов на валу при ≠ 0;
расхождение по фазе напряжений перед регулятором и за ним.
Последние два недостатка устраняют, сдвоив регуляторы, т. е. жестко соединив их валы и изменив порядок чередования фаз в одной из машин.
413.
