Лабораторная работа № 1 Испытание трехфазного двухобмоточного трансформатора
Цель работы: проведение опытов холостого хода и короткого замыкания, расчет эксплуатационных величин и характеристик трансформатора.
План работы
Ознакомиться с установкой и записать паспортные данные трансформатора, аппаратуры и измерительных приборов.
Определить коэффициент трансформации.
Провести опыт холостого хода трансформатора.
Провести опыт короткого замыкания трансформатора.
Построить зависимости и определить параметры холостого хода трансформатора.
Построить зависимости , , . Определить параметры короткого замыкания трансформатора.
Рассчитать и построить зависимости процентного изменения напряжения трансформатора:
а) при , ;
б) при .
Построение кривой зависимости КПД трансформатора от коэффициента нагрузки при .
Определение нагрузки трансформатора, при которой наступает максимум КПД.
10. Рассчитать и построить внешние характеристики , при , ; .
Порядок выполнения работы
Определение коэффициента трансформации:

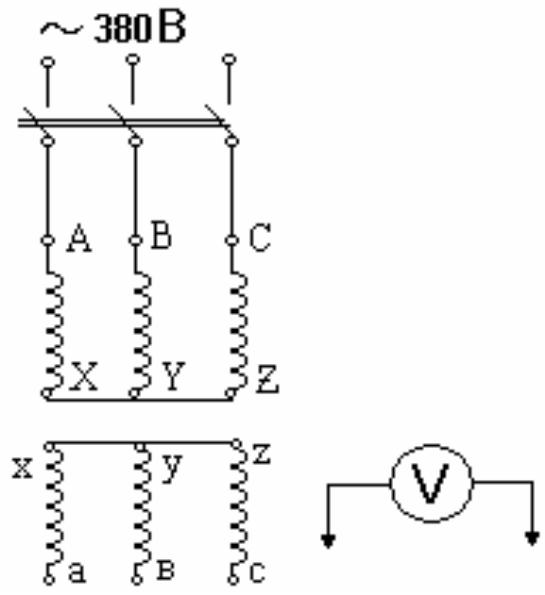

а) собрать схему (рис. 1);
б
А
Проведение опыта холостого хода:
а) собрать схему (рис. 2);
Рис. 1
Таблица 1
Фаза |
|
|
|
А |
|
|
|
В |
|
|
|
С |
|
|
|
б) установить наименьшее напряжение автотрансформатора, включить схему под напряжение;
в) повышая напряжение трансформатора до произвести 5–7 замеров тока, напряжения, мощности (табл. 2), ;
г) отключить схему автоматом А.
Таблица 2
U2 |
IA |
PA |
IC |
PC |
|||||
дел. |
В |
дел. |
А |
дел. |
Вт |
дел. |
А |
дел. |
Вт |
|
|
|
|
|
|
|
|
|
|
Проведение опыта короткого замыкания:
а) собрать схему (рис. 3);
Рис. 2 Рис. 3
б) установить минимальное напряжение автотрансформатора, включить схему;
в) увеличивая напряжение, измерить напряжение, мощность и ток для (табл. 3);
Таблица 3
Uк |
IкA |
PА |
IкC |
PC |
|||||
дел. |
В |
дел. |
А |
дел. |
Вт |
дел. |
А |
дел. |
Вт |
|
|
|
|
|
|
|
|
|
|
г) отключить схему автоматом F.
