4.Логика расчета 1-й ступени группового искания в атс-дш

Расчет 1-й ступени ГИ в АТС-ДШ начинается с расчета количества групп ПИ, которые подключаются к одному блоку ГИ. Пропускная способность ГИ определяется его доступностью. Воспользовавшись таблицей Кендалла-Башарина, можем определить пропускную способность для направления ( ). Далее находим, какую нагрузку создает одна группа ПИ на внутреннем направлении, для этого используем данные распределения по направлениям.

Как правило, нагрузка, которую создает во внутреннем направлении одна группа ПИ, гораздо меньше пропускной способности ГИ. Для экономии оборудования можем объединить параллельно несколько групп ПИ, подключив их к одной группе выходных шин 1ГИ. Чтобы полностью загрузить пучок линий на внутреннем направлении, необходимо подключить такое количество групп ПИ параллельно:

Полученное число не всегда является удобным, поэтому нужно будет пересчитать и откорректировать нагрузку на пучок линий от ПИ. Зная количество абонентов, которые необходимо обслужить, можно рассчитать количество необходимых групп ПИ, а следовательно и групп 1ГИ.

Принципиальное отличие расчета 1й ступени ГИ от всех остальных состоит в том, что нагрузка по всем направлениям различная. В связи с этим мы должны вести расчеты опираясь на нагрузку по внутреннему направлению, так как на неё отводится самая большая доля общей нагрузки. Если оборудование выдержит её, то оно выдержит и нагрузки на остальные направления.

5. Логикарасчета 2-й ступенигрупповогоискания в АТС-ДШ Исходными данными для расчёта являются нагрузка и количество входящих линий, из которых приходят вызовы, а именно – исходящие ШК І ГИ (ШКисх) и входящие СЛ.

1) Находим пропускную способность одной группы 2ГИ ( ) по таблБашарина(при известной вер-ти потерь на ступени ГИ и кол-ве исх ШК 2ГИ)

2)Общая пропускная способность (Yобщ) 2ГИ находится:

где - количество направлений (Nаб-ов /1000)

3) Кол-во вх линий, подключенных к одному блоку 2ГИ:

Откуда средняя нагрузка одного ШК находится: .

4) - количество групп ІІ ГИ

Расчет блоков ІІ ГИ, предназначенных для обслуживания входящих соединительных линий, вычисляется аналогично. Дано количество линий, которые приходят с каждого направления и общая нагрузка по направлениям.

- средняя нагрузка на 1 линию с направления “2”, где - колчество линий в каждом направлении, - вх нагрузка в каждом направлении

- количество вх. линий, кот можно подключить к одному блоку

ІІ ГИ в направлении “2”

- количество блоков ІІ ГИ для обслуживания вх. напрвления “2”

Далее производятся аналогичные расчеты по всем направлениям.

Принципиальное отличие расчета 2-й ступени от всех остальных состоит в том, что нагрузка по каждому направлению делится равномерно между группами ІІ ГИ. Также на ступень ІІ ГИ поступают исходящие СЛ с других станций.

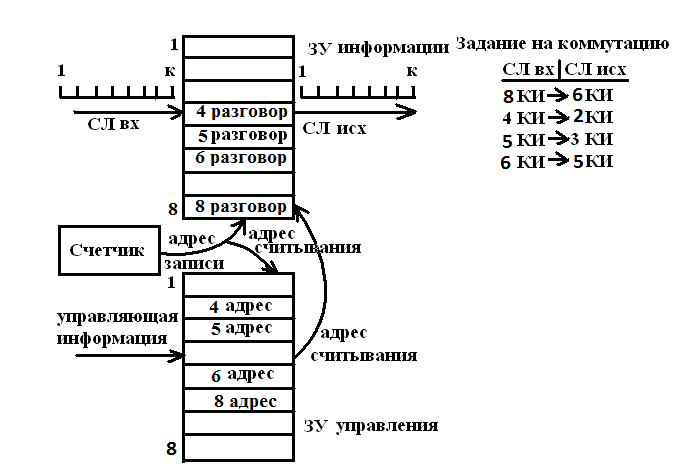

6.Накреслити структуру Т-ступеню комутації, розрахувати обсяг потрібної пам’яті, показати вміст комірок пам’яті для такого завдання на комутацію: 8кі 6кі, 4кі 2кі, 5кі 3кі, 6кі 5кі. Взагалі канальних інтервалів – 8, розрядність інформаційного слова – 9 біт.

Т ак как не указывается тип записи,я решиласделатьпоследоватзапись, произвольноечтение

Объем памяти определяется исходя из количества КИ и разрядности информационного слова.

Формулы для расчета: для ЗУ-инф.  , де – количество КИ, а – разрядностьинформационого слова.

для ЗУ-упр .

- обьемпамятинеобходимый для обслуживанияобъемаинформации и управления.

бит

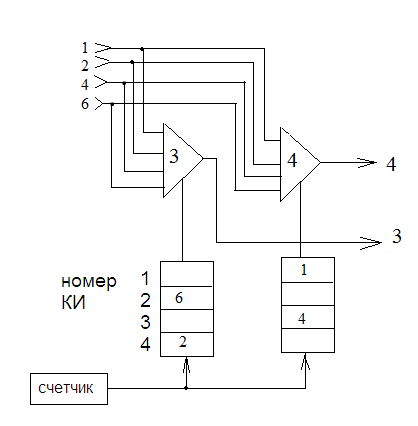

7.Накреслити структуру S-ступеню комутації 6х4, розрахувати показник складності, показати вміст комірок пам’яті для такого завдання на комутацію: 3кі 44, 2кі 63, 4кі 23, 1кі 14, загальна кількість кі = 4.

Для того, чтобы определить на каких элементах (MUXили DMUX) строить S-ступень, необходимо рассчитать показатель сложности.

Показатель «сложности» для схемы на мультиплексорах:

6 входов,4выхода, количество КИ=4:

-2^2 кол-во выходов

Для схемы на демультиплексорах:

=log₂6 – не является целым, поэтому количество входов берем равным 8-ми.

Следовательно, такую схему выгоднее строить на мультиплексорах.

вх	вых	КИ
4	4	3
6	3	2
2	3	4
1	4	1
