З механізмом обрізки краю
Параметр |
131-111 + |
131-121 + |
131-131 + |
131-321+50+ |
|
+ 100 |
+ 100 |
+ 100 |
+4001 |
||
та обертання головного валу, об/хв. |
5000 |
5000 |
4000 |
5000 \ |
|
Максимальна товщина зшиваючих матеріалів, мм |
3 |
5 |
7 |
5 |
|
Ширина обрізання, мм
|
4,0; 5,0 |
4,0; 6,0 |
4,0; 8,0 |
4,0; 6,0 |
|
Довжина стібка, мм
|
1,7...3,5 |
1,7.-4,5 |
2,0...6,0 |
1,7...4,5 |
|
Номер вживаних голок |
0063-80, 0063-90 |
0092-100, 0092-110 |
0319-02-120, 0319-02-130 |
0092-100, 0092-110 |
|
|
|
|
0319-02-150 |
|
|
Потужність електроприводу, кВт |
0,55 |
0,55 |
0,55 |
0,55 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для обробки деталей по касеті з одночасним обрізанням краю тканини паралельно лінії строчки.
Процес різання матеріалу на швацькій машині. У швацьких машинах реалізовано в основному різання способом ножиць, тобто коли є два леза (верхнє і нижнее), що періодично взаємодіють один з одним і що обрізують край матеріалу. За відсутності щільного контакту між лезами ножів матеріал розрізає способом прорубування, що вимагає гострішого заточування верхнього ножа.

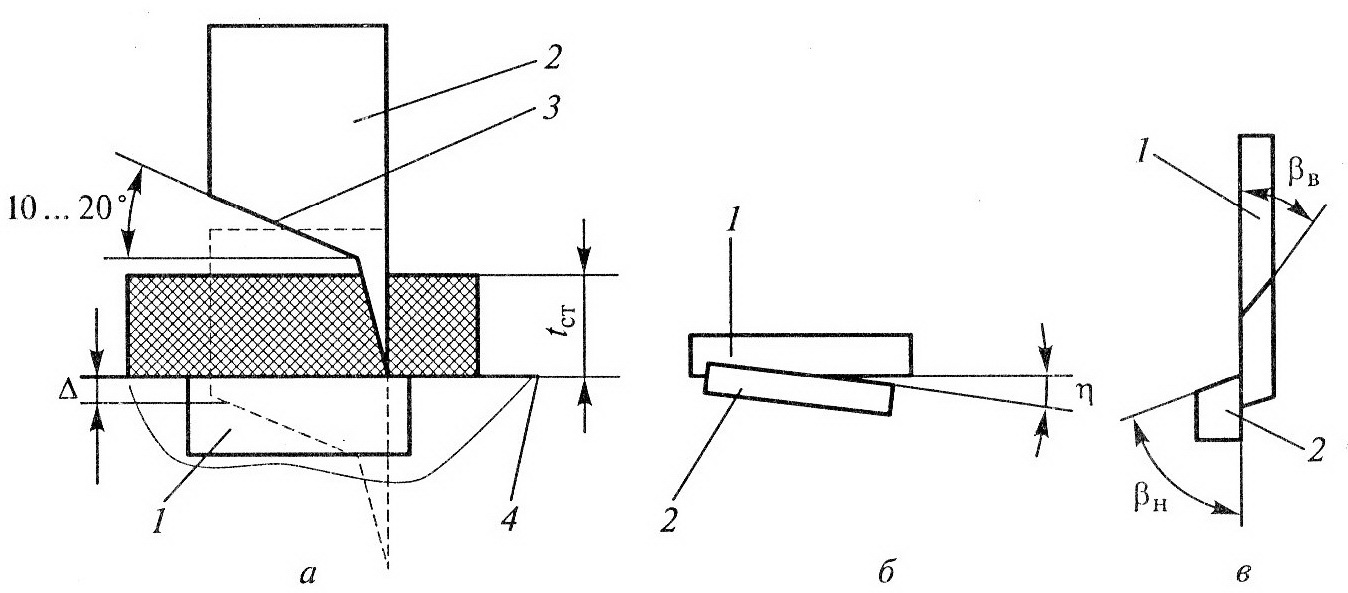

Верхню кромку нижнього ножа 7 (мал. 4.3, а) зазвичай розташовують на одному рівні з поверхнею 4 голкових пластини. Лезо верхнього ножа 2 має нижній виступ, що дозволяє точно орієнтувати його відносно нижнього ножа. Лезо верхнього ножа 2 в робочому положенні знаходиться в постійному зачепленні з нижнім ножем /. У крайньому верхньому положенні його ріжуча кромка 3 повинна виступати над матеріалом (при максимальній його товщині (ст), аби забезпечити переміщення матеріалу на максимальну довжину стібка. Кромка 3 верхні леза має бути вище за матеріал при його транспортуванні. Необхідно враховувати, що при переміщенні матеріал піднімається від голкової пластини 4 на відстань Яр (див. п. 3.3). У крайньому нижньому положенні ріжуча кромка 3 опускається нижче за лезо нижнього ножа 7. Передня кромка леза верхнього ножа 2 опускається нижче за лезо нижнього ножа 7 на величину А = 1... 1,5 мм.
Рис. 4.3. Схема розміщення верхнього ножа
Висока якість різання способом ножиць забезпечується, коли леза верхнього і нижнього ножів мають одну точку контакту, в якій концентрується максимальний тиск на матеріал. Для цього ріжучі кромки ножів мають бути строго паралельні або мати кут схрещування л < 3° (мал. 4.3, би).
Для якісного різання матеріалу способом ножиць ріжучі кромки леза ножів повинні мати кут заточування: для верхнього ножа (3„= 30... 60°, а для нижнего - (Зн = 30... 90° (мал. 4.3, в). При різанні прорубуванням верхній ніж має заточування 18...45°.

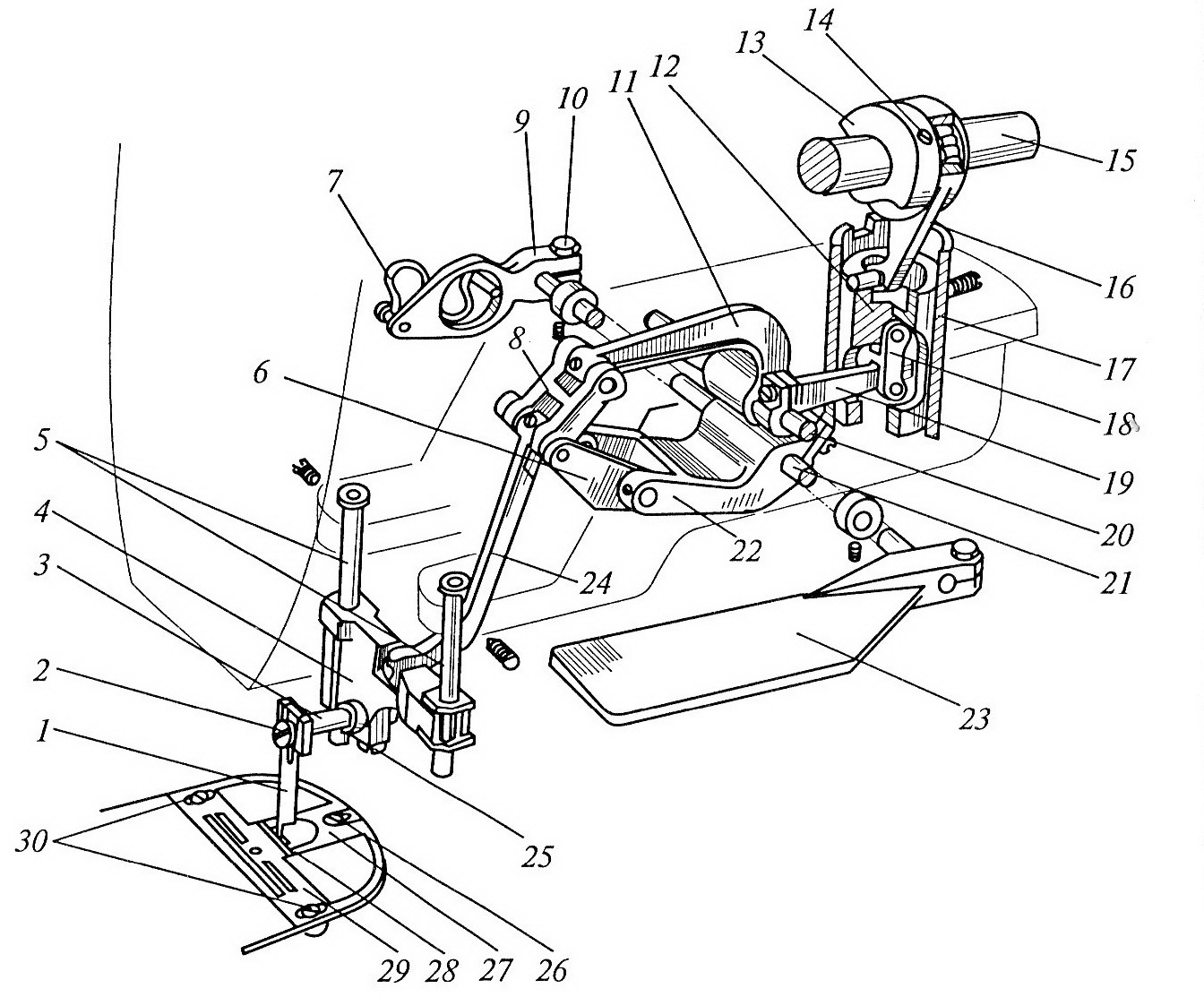

Конструкція механізму обрізання і регулювання. У машинах з механізмом обрізання краю верхній (рухливий) ніж 7 (мал. 4.4) отримує привід від механізму, а нижній ніж 2<?является нерухомим і встановлюється на голковій пластині 29.
На головному валу 75 машин гвинтами 14 кріпиться ексцентрик 13 приводу верхнього ножа 7. На ексцентриці розташована верхня голівка шатуна 16, а з нижньою голівкою шатуна 16 через палець зв'язаний повзун 12, проходящий в циліндрі 17. До поршня-повзуна 72 прикріплена сполучна ланка 18, яке шарнірно пов'язане з важелем 19. Важіль закріплений стягуючим гвинтом на валу 20. На цьому ж валу закріплений важіль 77, який через ланку 8 сполучений з тягою 24. Тяга 24 сполучена з повзуном 4, проходяшим в двох що направляють 5. У повзунові 4 закріплена державка 3, в якій гвинтом 2 встановлений і закріплений верхній ніж 1.
Ніж 7 може знаходитися в робітнику і неробочому положеннях. Для цього на осі з'єднання тяги 24 і сполучної ланки 8 розташована сполучна ланка 6, яке також шарнірно пов'язано з важелем 22. Важіль 22 закріплений на осі 21, в передній частині якої встановлена рукоятка 23 відключення ножа. Із зворотного боку на осі 27 знаходиться важіль-фіксатор 9 з пружиною 7, який закріплений гвинтом 10.
Рис.4.4. Схема ножа
При опущеному важелі 22 (відповідає крайньому положенню рукоятки 23 при її повороті проти годинникової стрілки) ніж / знаходиться в робочому положенні і здійснює зворотно-поступальні переміщення 5Р по вертикалі. При повороті рукоятки 23 по годинникової стрілки до упору важіль 22 піднімає вгору через ланку <5ось з'єднання тяги 24 з ланкою 8, що наводить до піднімання ножа / на висоту 5"х (мал. 4.5) і до відключення передачі руху від ексцентрика 13 (див. мал. 4.4) до ножа / (див. мал. 4.5) (6- сполучна ланка на мал. 4.4).

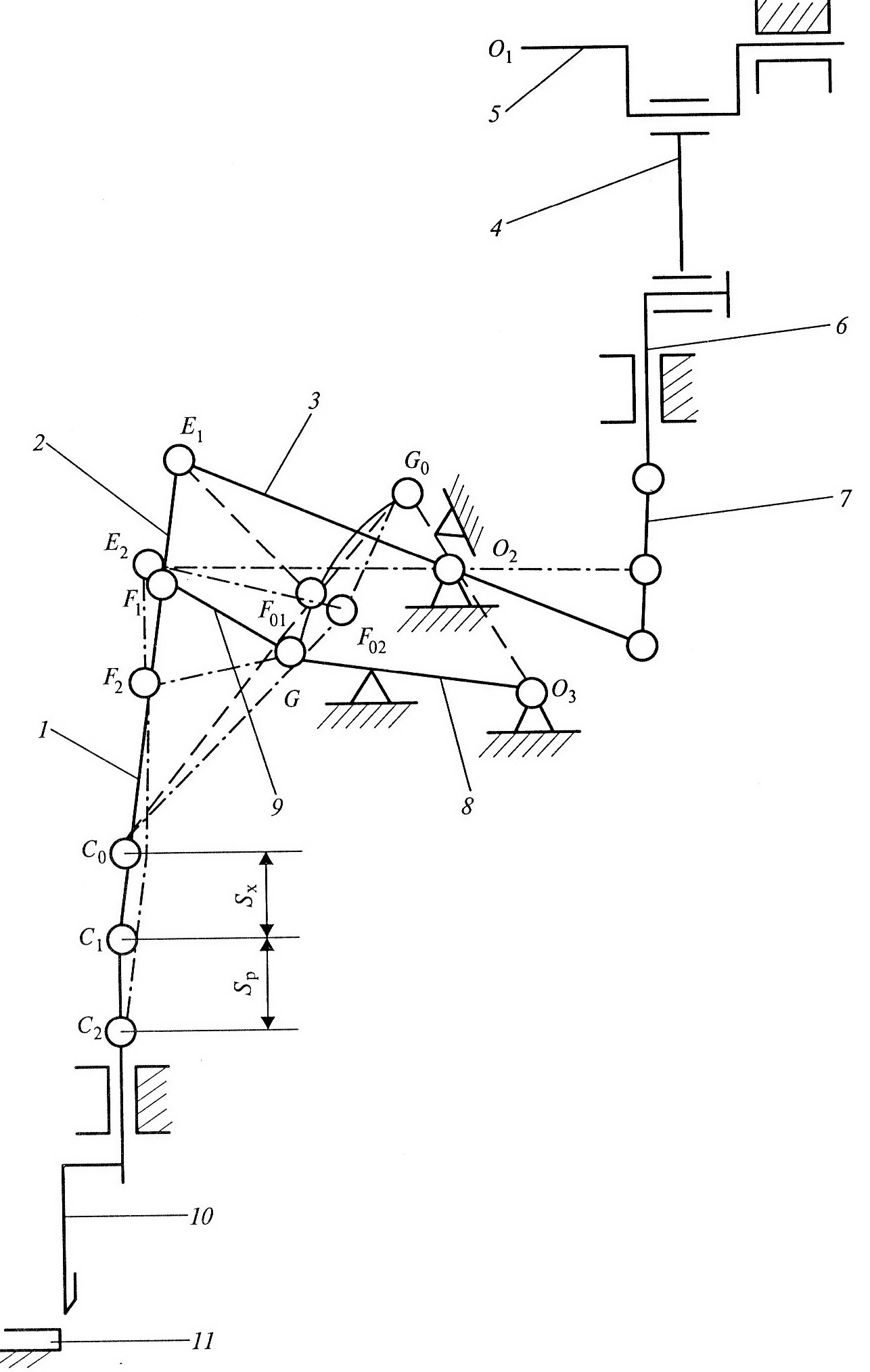

Від головного валу 0\ (див. мал. 4.5) через кривошипно-ползун-ный механізм (елементи 1- 7) верхній ніж 10 приходить в зворотно-поступальний рух. Крайні положення осі з'єднання ланки 2 з важелем 3, закріпленого на валу 02 позначені точками Е\ і Е2, крайні положення осі з'єднання ланок 2 і 9 з тягою / - точками Р\ і Р2. При робочому ході ножа 10 повзун здійснює переміщення 5Р (11 - нижній ніж).
При повороті рукоятки для відключення ножа важіль 8 переходить в положення О3С0. В процесі роботи механізму він займає крайні положення ОгА^шСоО) і С^/^огСЬОь ПРИ яких по ложение ножа С0 незмінно. Ніж / піднімається з робочого положення на висоту 6"х.
Рис 4.5.Кінематична схема механізмів ножа швейної машини 131-121+100 кл
Для отаода обрези матеріалу на голковій пластині 29 (див. мал. 4.4) гвинтом 26закрепляется вставка 27. Голкова пластина 29 закріплюється на платформі гвинтами 30.
Верхній ніж / з державкою 3 можна зміщувати по горизонталі після ослабіння гвинта 25 для забезпечення необхідного контакту між ножами.
Положення верхнього ножа / але висоті регулюється його переміщенням після ослабіння гвинта 2 кріплення в державці 3.
При зміні ширини обрізання обрізуваного краю (див. таблиці. 4.3) від строчки міняють голкову пластину 29, а верхній ніж встановлюють відповідно до положення нижнього ножа 28(див. мал. 4.4).
Контрольні питання
1 У чому полягають вимоги до установки верхнього ножа в швацькій машині?
2 Яким чином відбувається виключення з роботи ножа / (див. мал. 4.4)?
3 Які регулювання є в механізмі обрізання краю матеріалу?
