2 Последовательность процессов сбора и обработки данных в mapinfo
2.1 Основные процессы
Представление информации в электронном виде средствами ГИС позволяет выполнять совместную обработку и комплексный анализ разнородной информации. Исходными данными для получения такой информации служат карты, аэрокосмические изображения, результаты полевых исследований, статистические материалы и др. Для создания электронных карт необходимо исходные материалы (карты, снимки) преобразовать в цифровую форму. Для этой цели используются сканеры. В результате сканирования получаем исходные изображения в растровом формате. Статистические данные вводятся непосредственно с клавиатуры, или файлы с данными импортируются из других программных продуктов. Для получения электронной карты необходимо перейти к векторному представлению объектов, представленных на карте или снимке.
Для работы с растровым изображением в среде ГИС необходимо открыть файл как растровое изображение, выполнить его привязку, после этого можно переходить к векторизации объектов. Существует три способа векторизации: ручной, интерактивный и автоматический. При ручной векторизации оператор обводит мышью каждый объект. При интерактивной - часть операций производится автоматически. Так, например, при векторизации горизонталей достаточно задать начальную точку и направление отслеживания линий. Далее векторизатор сам отследит эту линию до тех пор, пока на его пути не встретятся неопределенные ситуации (разрыв линии). Возможности интерактивной векторизации прямо связаны с качеством исходного материала и сложностью карты. Автоматическая векторизация предполагает непосредственный перевод из растрового формата в векторный с помощью специальных программ, а затем редактирования. Оно необходимо, поскольку даже самая изощренная программа может неверно распознать объект, принять, например, символ за группу точек и т.п. Существуют специальные программы для автоматической векторизации некоторых типов растровых изображений (например, карт, текстовой информации), которые можно использовать на этапе подготовительных работ.
В среде MapInfo векторизация выполняется ручным способом. Основные этапы сбора и анализа данных представлены на рисунке 2.

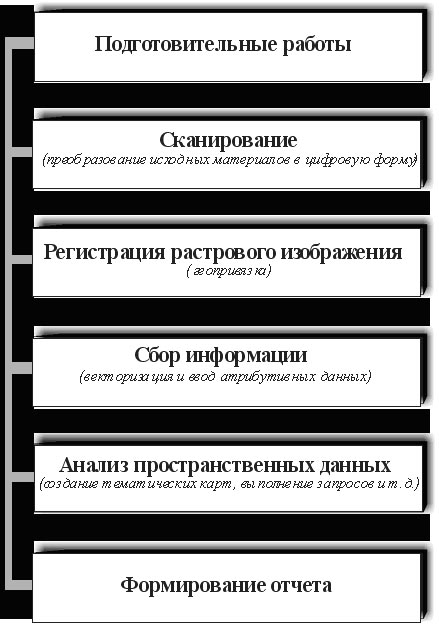

Рисунок 2- Основные этапы сбора и анализа данных
2.2 Открытие и геопривязка растрового изображения
Формирование растрового изображения производится при помощи планшетного сканера и соответствующей программы сканирования подготовленной плановой основы.
Для открытия растрового изображения (карты или снимка) из меню ФАЙЛ выберите команду Открыть таблицу (выбирается директория, папка, где находится растр, и будет находиться в дальнейшем вся информация, все сформированные слои), в результате появится диалоговое окно, представленное на рисунке 3.
Необходимо выбрать тип файла - Растр (Raster image), указать имя файла и открыть его.
После чего на экране появляется еще одно диалоговое окно, которое позволяет выбрать режим работы с изображением:
Показать |
Регистрировать |
Рисунок 3- Диалоговое окно "Открыть таблицу"
Изображение появится в окне карты и одновременно будет создан ТАВ-файл, использующий плановые координаты. Maplnfo использует собственные временные контрольные точки для ориентации и расположения изображения на экране. Для геопривязки изображения необходимо выполнить следующие операции:
• Определить набор опорных точек на изображении. Опорные точки должны быть ярко выраженными и легко опознаваемыми, чтобы их можно было быстро найти на растровом изображении и на карте. В качестве опорных точек лучше всего выбрать углы рамок трапеции (категория проекции: широта/долгота- Гаусса – Крюгера (Пулково, 1942; единицы - градусы), пересечения линий координатной, прямоугольной , километровой сетки ( категория- Гаусса – Крюгера (Пулково, 1942) – 4 зона; единицы - метры) , пересечения улиц, углы пашни, перекрестия дорог и т.д. (категория - план-схема, метры).
• Ввести координаты опорных точек в соответствующем диалоге непосредственно с клавиатуры, или получить, указав точку на имеющейся векторной карте, предварительно совместив ее с изображением.
• Для корректного решения задачи опорные точки должны быть распределены по всему растровому изображению, а их число определяется требованиями точности, но не менее четырех, т.к. в противном случае процесс вычислений не может быть проконтролирован.
Если изображение открыто без геопривязки, можно выбрать в главном меню ТАБЛИЦА > Растр > Регистрация изображения, перейти в диалоговое окно "Регистрация изображения", образец которого представлен на рисунке 4.

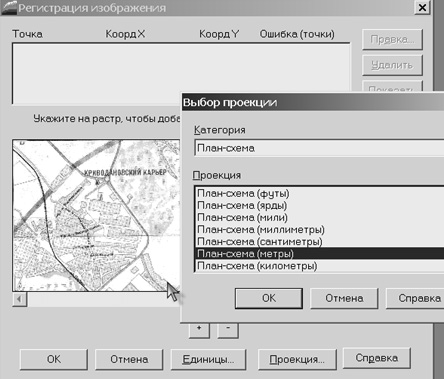

Рисунок 4- Диалоговое окно "Регистрация изображения"
На первом шаге выбирается картографическая проекция и единицы измерения. Затем курсором мышки указывают на первую точку изображения и вводят ее координаты. Через опцию "Добавить опорную точку" переходят к следующей точке. После ввода всех запроектированных точек выполняют вычисления ОК и контроль процесса, анализируя значения ошибок, показываемых в диалоговом окне в пикселах.
Регистрацию растрового изображения выполняют только один раз. В дальнейшем эта информация будет храниться в файле с расширением tab (KARTA.tab, XXX. tab, 1. tab, 2. tab, 3. tab, 4. tab,).
ФАЙЛ Открыть таблицу - (тип файла - растр, имя – KARTA, XXX, 1, 2, 3, 4.) -
- (категория проекции: широта/долгота- Гаусса – Крюгера (Пулково, 1942; единицы - градусы), ( категория- Гаусса – Крюгера (Пулково, 1942) – 4 зона; единицы - метры) , (категория - план-схема, метры)
указать курсором точку ввести значения координат - ОК
действие 3 повторить для каждой опорной точки.
