Момент инерции стенки балки
Требуемый момент инерции, приходящийся на поясные листы, равен
Расстояние между центрами тяжестей поясных листов
h0 = h – tf = 1,74 – 0,02 = 1,72 м = 172 см.
Требуемая площадь сечения одного пояса балки
Поясные листы балки принимаются из листа универсальной широкополосной стали по ГОСТ 82-70* (см. приложение, табл. 3) 500 20 мм, площадь сечения пояса – Af = 50 2,0 = 100 см2.
Проверяются принятые размеры поясных листов:
tf = 20 мм < 3tw = 312 = 36 мм;
bf = 500 мм > bf.min = 200 мм. (из конструктивных соображений)
Таким образом, местная устойчивость сжатого пояса обеспечена.
Фактические геометрические характеристики подобранного сечения
Рис. 6. Сечение главной балки
1. Высота сечения балки:
h = hw + 2 tf = 1,70 + 20,02 = 1,74 м = 174 см.
2. Площадь сечения:
A = hw tw + 2bf tf = 1701,2 + 2502,0 = 404 см2.
3. Момент инерции сечения:
4. Момент сопротивления сечения:
5. Статический момент полусечения относительно нейтральной оси:
6. Отношение площади сечения поясного листа к площади сечения стенки:
Проверяется прочность принятого сечения на действие максимального изгибающего момента (рис. 6):
Недонапряжение в сечении:
Проверяется прогиб балки:
П р и м е ч а н и е . Если может превышать 5 %, при этом
Изменение сечения балки по длине
Поскольку составное сечение главной разрезной балки подбирается по максимальному изгибающему моменту Мmax (в середине пролета), то его можно уменьшить у опор. Изменение сечения производится за счет уменьшения ширины поясных листов, при этом их толщина остается неизменной.
Сопряжение поясных листов осуществляется посредством прямого стыкового шва, и уменьшенное сечение поясов принимается из условия прочности этого шва на растяжение:
Rwy = 0,85 Ry.
Место изменения сечения следует делать на расстоянии x = (L/6…L/7) от опоры.
Ширина измененного сечения пояса должна отвечать условиям:
Пример
Изменение сечения в соответствии с п. 5.19* [3] выполняется без учета пластических деформаций за счет уменьшения ширины поясных листов на расстоянии около 1/6 пролета от опоры:
х = L/6 = 15/6 = 2,5 м.
Определяются усилия в балке на расстоянии 2,5 м от опоры (рис. 7):

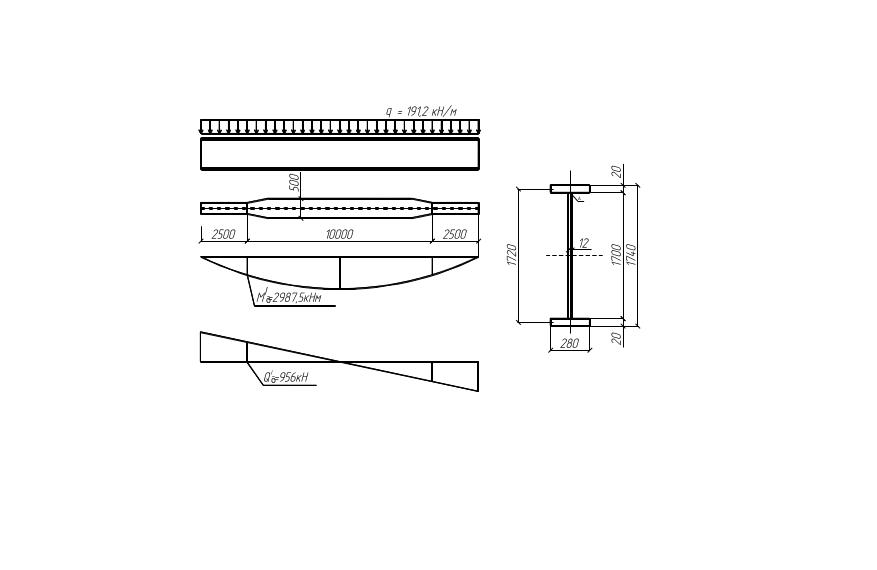

Рис. 7. Изменение сечения балки по длине
Подбирается уменьшенное сечение балки, исходя из прочности стыкового шва нижнего пояса. Расчетное сопротивление сварного соединения встык на растяжение (ручная сварка) Rwy = 0,85Ry. = 0,85240 = 204 МПа.
Требуемый момент сопротивления:
Для определения требуемой площади поперечного сечения поясов производятся следующие вычисления:
If1.тр = Ix1 - Iw = 1 274 115 – 491 300 = 782 815 см4.
Требуемая площадь поперечного сечения поясов в измененном сечении:
Ширина поясного листа:
Принимается поясной лист 280 20 мм из широкополосной универсальной стали по ГОСТ 82-70*: b1f = 280 > bf.min = 200 мм; b1f = 280 мм > bf / 2 = 500 / 2 = = 250 мм; bf1 = 280 мм > h / 10 = 1740/ 10 = 174 мм.
