- •1. Компоновка и выбор схемы балочной клетки
- •1.1. Расчет настила
- •Расчет стального настила
- •1.2. Расчет балок настила и вспомогательных балок
- •1.3. Технико-экономические показатели рассмотренных вариантов
- •Технико-экономические показатели
- •2. Расчет и конструирование главной балки
- •Расчетная схема. Расчетные нагрузки и усилия
- •Определение высоты главной балки
- •Рекомендуемые гибкости стенок балок
- •Определение толщины стенки
- •Подбор сечения поясов
- •Пример (продолжение, начало см. Пп. 1.1, 1.2, 1.3)
- •Момент инерции стенки балки
- •Расстояние между центрами тяжестей поясных листов
- •Фактические геометрические характеристики подобранного сечения
- •Изменение сечения балки по длине
- •Геометрические характеристики измененного сечения балки
- •Расчет поясных швов
- •Проверка обеспеченности общей устойчивости балки Пример
- •Проверка местной устойчивости элементов балки
- •Пример Проверка устойчивости сжатого пояса
- •Проверка устойчивости стенки
- •Конструирование и расчет опорной части балки
- •Расчет и конструирование укрупнительного монтажного стыка балки на высокопрочных болтах
- •Проектирование примыкания балок настила к главной балке
- •Расчет и конструирование колонны
- •3.1. Подбор сечения стержня сплошной сварной колонны Пример
- •Геометрические характеристики поперечного сечения стержня колонны
- •Компоновка сечения
- •Тогда толщина полки:
- •Из условия местной устойчивости свесов полок (п. 7.23*):
- •Геометрические характеристики сечения
- •3.2. Подбор сечения сквозной колонны балочной площадки
- •Расчет относительно материальной оси
- •Расчет относительно свободной оси
- •Геометрические характеристики сечения
- •Расчет планок
- •Конструирование и расчет оголовка колонны Пример
- •Конструирование и расчет базы колонны
- •Пример Определение размеров опорной плиты
- •Тогда ширина плиты:
- •Расчет траверсы
- •Проверяется прочность ребра: по нормальным напряжениям:
- •Сокращенный сортамент горячекатаных двутавров (по гост 8239-72*)
- •Сокращенный сортамент горячекатаных швеллеров (по гост 8240-72)
- •Сталь широкополосная универсальная (по гост 82-70*)
- •Сталь горячекатаная толстолистовая (по гост 19903-74*)
- •Коэффициент для расчета на изгиб плит, опертых на четыре канта
- •Коэффициент для расчета на изгиб плит, опертых на три или на два канта
- •162600, Г. Череповец, пр. Луначарского, 5
Проверяется прочность ребра: по нормальным напряжениям:
по касательным напряжениям:
Литература
1. Металлические конструкции. Общий курс: Учеб. для вузов / Под ред. Е.И. Беленя. – 6-е изд. – М.: Стройиздат, 1985. – 560 с.
2. Металлические конструкции. Элементы стальных конструкций. Т. 1 / Под ред. В.В. Горева. – М.: Высш. шк., 1997. – 520 с.
3. СНиП II-23-81*. Стальные конструкции // Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1990. – 96 с.
4. СНиП 2.01.07-85. Нагрузки и воздействия // Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1987. – 36 с.
5. Методические указания к курсовой работе / Под ред. Н.Б. Козьмена. – Челябинск, 1983.
6. Дедух А.Д. Альбом чертежей металлических конструкций. – Челябинск, 1995. - Ч. 1, 2.
ПРИЛОЖЕНИЯ
П р и л о ж е н и е 1
Сокращенный сортамент горячекатаных двутавров (по гост 8239-72*)

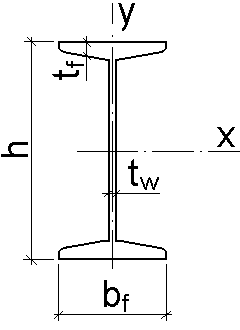

y
bf
x
tw
Таблица 1
Номер профиля |
Масса, кг/м |
Размеры, мм |
А, см2 |
Jx, см4 |
Wx, см3 |
ix, см |
Jy, см4 |
Wy. см3 |
iy, см |
|||
h |
bf |
tw |
tf |
|||||||||
10 12 14 16 18 20 22 24 27 30 33 36 40 45 50 55 60 |
9,5 11,5 13,7 15,9 18,4 21 24 27,3 31,5 36,5 42,2 48,6 57 66,5 78,5 92,6 108 |
100 120 140 160 180 200 220 240 270 300 330 360 400 450 500 550 600 |
55 64 73 81 90 100 110 115 125 135 140 145 155 160 170 180 190 |
4,5 4,8 4,9 5 5,1 5,2 5,4 5,6 6 6,5 7 7,5 8,3 9 10 11 12 |
7,2 7,3 7,5 7,8 8,1 8,4 8,7 9,5 9,8 10,2 11,2 12,3 13 14,2 15,2 16,5 17,8 |
12 14,7 17,4 20,2 23,4 26,8 30,6 34,8 40,2 46,5 53,8 61,9 72,6 84,7 100 118 138 |
198 350 572 873 1290 1840 2550 3460 5010 7080 9840 13380 19062 27696 39727 55962 76806 |
39,7 58,4 81,7 109 143 184 232 289 371 472 597 743 953 1231 1589 2035 2560 |
4,06 4,88 5,73 6,57 7,42 8,28 9,13 9,97 11,2 12,3 13,5 14,7 16,2 18,1 19,9 21,8 23,6 |
17,9 27,9 41,9 58,6 82,6 115 157 198 260 337 419 516 667 808 1043 1356 1725 |
6,5 8,7 11,5 14,5 18,4 23,1 28,6 34,5 41,5 49,9 71,1 71,1 86,1 101 123 151 182 |
1,22 1,38 1,55 1,7 1,88 2,07 2,27 2,37 2,54 2,69 2,89 2,89 3,03 3,09 3,23 3,39 3,54 |
