16 Визначення вмісту рідини „і” в авіаційних гасах
Суть визначення вмісту рідини „І” в паливі полягає у видаленні її з палива дистильованою водою та у визначенні коефіцієнту заломлення водної витяжки за допомогою рефрактометру.
Проведення досліду.

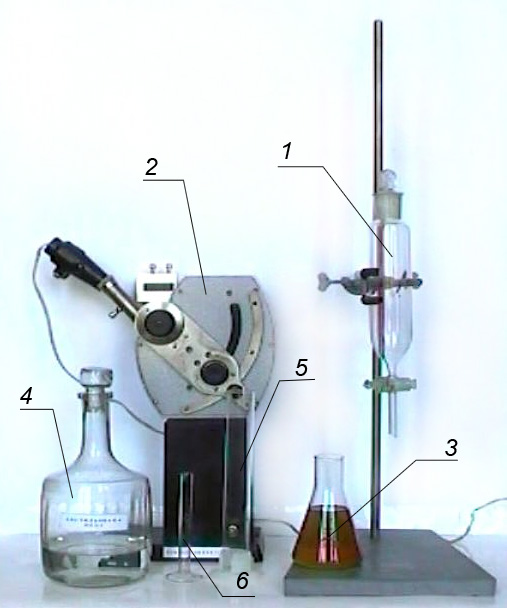

1 - ділильна лійка;2 - рефрактометр;3 - колба з нафтопродуктом;4 - колба з дистилюючою
водою;5 - мерный циліндр на 100мл;6 - мерный циліндр на 10мл;
В ділильну лійку наливають 100 мл досліджуваного палива, додають 5 мл дистильованої води та збовтують на протязі 3-5 хвилин. Потім закріпляють ділильну лійку у вертикальне положення і після розшарування зливають водну витяжку присадки у скляну пробірку, яка виключає попадання пального у водяну витяжку.
Рефрактометр встановлюють так, щоб дзеркало було освітлено розсіяним сонячним світлом або світлом лампи. На горизонтальну поверхню нижньої призми наносять дві-три краплі водної витяжки. Призму закривають. Окуляр трубки встановлюють так, щоб перехрестя ліній було чітко видно. За допомогою гвинта нижню частину поля зору регулюють до тих пір, поки вона не стане темною, і точно встановлюють перехрестя ліній на межі темного та світлого сегментів.
По шкалі відраховують значення коефіцієнта заломлення водної витяжки при температурі визначення. Четвертий знак відраховують на око. Після цього призми промивають та протирають сухою тканиною. Визначення повторяють ще раз й беруть середнє арифметичне значення з двох значень.
У випадку проведення визначення при температурі, що відрізняється від 20°С, вводять поправку рівну 0,0004 на 1°С. Поправку перемножують на різницю температур. Якщо температура визначення нижче 20°C, то поправку віднімають від отриманої величини коефіцієнту заломлення, якщо вона вище 20°С – поправку додають.
Опрацювання результатів.
Масова частка (%) присадки в авіаційному пальному розраховується за формулою:
a = ,
де n ·Д1 – показник заломлення водної витяжки при 20°С;
n ·Д2 – показник заломлення дистильованої води, який приймається рівним 1,333 при 20°С;
n ·Д3 – показник заломлення присадки, який приймається рівним 1,4070 при 20°С;
ρприс. – густина присадки при 20°С, . р пал. - густина палива при 20°С, .
Густина присадки приймається рівною для рідини „І” 0,939 .
(форма звіту з лабораторної роботи)
Додаток №1
ІВАНО–ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ
КАФЕДРА ВІЙСЬКОВОЇ ПІДГОТОВКИ
Лабораторна робота №
Тема:_________________________________________________________
Проба №___________Марка ПММ_____________ГОСТ (ТУ)_________
Виконав:
Студент______________
Взводу_______________
Перевірив____________
Івано – Франківськ
200_рік
Розділ 1. Перелік показників, що визначаються на лабораторній роботі.
1.1
1.2
1.3
1.4
1.5
і т.д.
Розділ 2. Порядок визначення показників.
2.1 Визначення________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2.2 Визначення
2.3 Визначення
2.4 Визначення
і т.д.
Розділ 3. Результати аналізу.
3.1
3.2
3.3
і т.д.
Підсумкова таблиця:
№ п/п |
Назва показників |
Вимоги стандарту |
Результати аналізу |
1.
2.
3.
4.
5.
6.
_____________________________________________________________
Висновок:
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑
Підпис студента:_________________
Дата:___________________________
