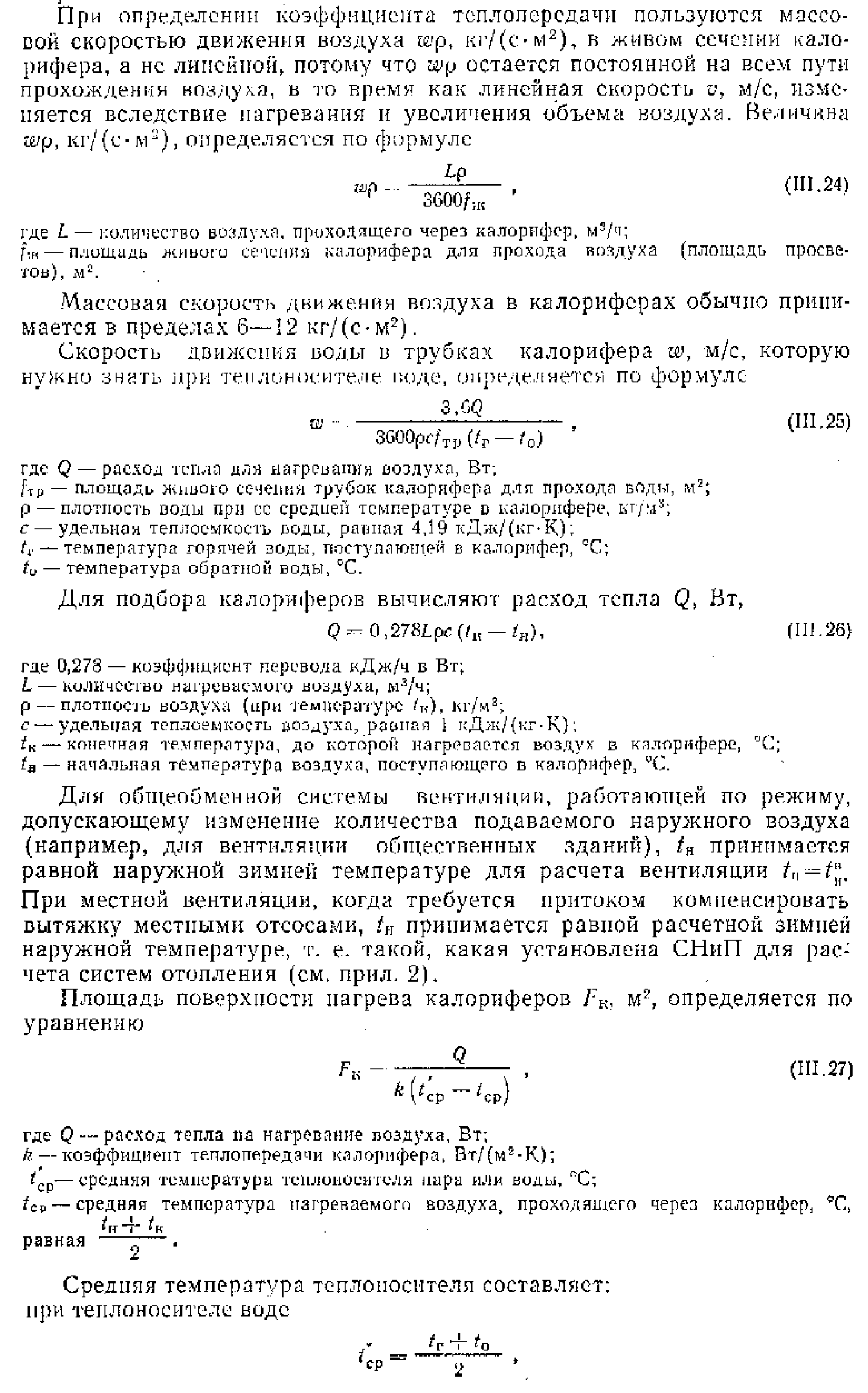

64. Методика розрахунку калориферів.

64. Пристрої для очищення повітря від пилу і мікроорганізмів.

При механической приточной вентиляции наружный воздух до подачи его в помещение нередко очищается от вредных механических примесей.

Согласно СНиП 11-33-75, очистку подаваемого воздуха от пыли рекомендуется предусматривать: в общественных зданиях (при соответ­ствующем санитарно-гигиеническом обосновании); а производственных помещениях, когда этого требует технологический процесс и когда за­пыленность воздуха превышает 30% допустимых концентраций ныли в рабочей зоне помещения.

Для очистки подаваемого в помещения воздуха от пыли в приточных камерах применяют специальные фильтры (масляные, бумажные, тканевые и др.), устанавливая их до калориферов (по направлению потока воздуха).

На рис. ИТ.27,а показана ячейка масляного фильтра, представляю­щая собой металлическую съемную кассету размером 510X510X75 мм, затянутую с обеих сторон сеткой. В ее пространство между сетками за­полняется металлическими или фарфоровыми кольцами небольшого раз­мера или другими фильтрующими материалами.

Масляный фильтр собирается в металлическом каркасе из несколь­ких ячеек, расположенных горизонтально, вертикально или наклонно. До постановки ячеек на место наполнитель — фильтрующий материал- должен быть смочен минеральным маслом, обладающим большой вяз­костью, температуро устойчивостью и не имеющим запаха. При прохож­дении запыленного воздуха через фильтр частички пыли прилипают к смоченной маслом поверхности наполнителя. Для регенерации масла ячейки фильтра периодически промывают в 10%-ном содовом растворе, нагретом до 00—70° С, а затем опускают в ванну, заполненную маслом,

К разновидностям рассмотренного масляного фильтра относится ячейковый фильтр модели ФЯР с гофрированной латунной или сталь­ной оцинкованной сеткой и ячейковый фильтр модели ФЯБ с гофриро­ванной винипластовой сеткой. Пропускная способность 1 м² масляных ячейковых фильтров составляет от 4000 до 6500 м³/ч. Коэффициент очистки от пыли достигает в них 90%.

Периодическая ручная очистка ячейкового фильтра кассетного типа побудила конструктора ряд работать самоочищающийся масляный фильтр (рис. 111.27, б). В нем в качестве фильтрующего элемента ис­пользуются бесконечные ленты из металлической сетки, которые при­водятся в движение электродвигателем. Ленты при этом очищаются от осевшей на них пыли в масляной ванне, в которую они погружаются. Пропускная способность фильтра 8000—10000 м^я/(ч-м^в). Современными и более эффективными фильтрами этого типа явля­ются шарнирно-шторчатые масляные самоочищающиеся фильтры (ФШ) С механизированным удалением шлама.

Для тонкой очистки воздуха с содержанием пыли не более 1 мг/м промышленность выпускает фильтры ячейковые сухие ФЯП и ФЯУ. Заполнителем в фильтре ФЯП служит модифицированный пенополиу­ретан, а о фильтре ФЯУ—упругое стекловолокно ФСВУ. Пропускная способность ячейки унифицированных фильтров (ФНУ) при удельной воздушной нагрузке 7000 ^/(ч-м®) составляет 1540 м³/ч.

На рис. 111.28 показан фильтр рулонный типа ФРУЛ, предназначен­ный для очистки наружного или рециркуляционного воздуха при запы­ленности его от десятых долей до 1 мг/м». Фильтр ФРУА представляет собой коробчатый каркас, через сечение которого проходит очищаемый воздух. В верхней и нижней частях каркаса установлены катушки. На верхней катушке намотано полотно фильтрующего, слегка промаслен­ного материала. Конец полотна пропускается через сечение фильтра и

закрепляется на нижней катушке.

Воздух, проходя через полотно, оставляет в нем пыль. По мере за­грязнения материал автоматически перематывается с верхней катушки на нижнюю Скорость перемещения фильтрующего материала 50 см/мин. Фильтрующим материалом в фильтрах ФРУА служит упругое стекло­волокно Длина его на катушке 13—15 м. Пропускная способность фильтров этого типа от 40 до 120 тыс. м³/ч, эффективность очистки

до 85%.

Для средней и тонкой очистки наружного и рециркуляционного воз­духа применяют бумажный фильтр (рис. 111.29). Он представляет собой каркас из угловой стали, в котором устанавливают отдельные кли­нообразные кассеты фильтра размером 000X600 мм. В качестве фильт­рующего материала используют пористую бумагу — алигнин или шел ковку, сложенную в 6—10 слоев. Бумагу сменяют через 2—4 месяце, после того как сопротивление фильтра возрастает на 100—120 Па. Эф-

эффективность очистки до 95%.

Для тонкой и сверхтонкой очистки воздуха от пыли, микроорганиз­мов и частично радиоактивных аэрозолей применяют фильтры различ­ной конструкции, в которых в качестве фильтрующего материала используют ткань из ультратонких волокон ФП, предложенную акаде­миком Й В. Петраковым. В фильтрах с материалом ФП степень очист­ки воздуха достигает 99,9%, т. е. он становится абсолютно чистым. Поступающий в фильтры ФП воздух должен быть предварительно очи­щенным в менее эффективных фильтрах.
