1 Вопр. Оценка результатов косвенных измерений

Лекция № 3.заголовок начинается :оценка результатов и погрешностей средств измерений

Косвенные - это измерения, при которых искомую величину определяют на основании известной зависимости между этой величиной и величинами, подвергаемыми прямым измерениям, т.е. измеряют не собственно определяемую величину, а другие, функционально с ней связанные. Значение измеряемой величины находят путем вычисления по формуле

где Q - искомое значение косвенно измеряемой величины;

F - функциональная зависимость, которая заранее известна, - значения величин, измеренных прямым способом.

Примеры косвенных измерений: определение объема тела по прямым измерениям его геометрических размеров, нахождение удельного электрического сопротивления проводника по его сопротивлению, длине и площади поперечного сечения.

Косвенные измерения широко распространены в тех случаях, когда искомую величину невозможно или слишком сложно измерить непосредственно или когда прямое измерение дает менее точный результат. Роль их особенно велика при измерении величин, недоступных непосредственному экспериментальному сравнению, например размеров астрономического или внутриатомного порядка.

2 Вопр. Регулятор уровня. Статический регулятор

Статический Регулятор-автоматич. регулятор, устанавливающий (в случае изменения состояния объекта регулирования) новое значение регулируемой величины со статич. погрешностью, зависящей от значения возмущающего воздействия, приложенного к объекту регулирования.

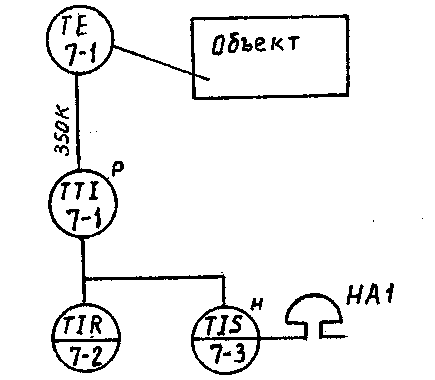

Билет 7.3 Функциональная схема сак и сигнализации температуры

Сигнал с манометрического термометра поступает одновременно на 7-2 и 7-3. Контакты электроконтактно­го манометра, настроенные на опреде­ленное значение температуры, замы­каются (буква S в обозначении 7-3) и электрическая цепь с подключенным электрическим звонком оказывается под напряжением. Оператор получает звуковой сигнал о достижении задан­ной температуры. Н - верхнее значение температуры, устанавливается опера­тором. 3.

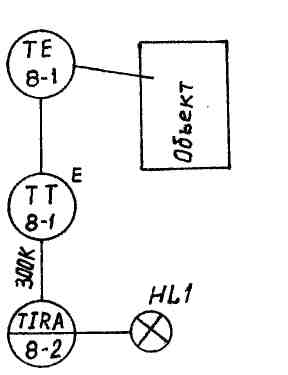

Измерение температуры со световой сигнализацией. 8-1-ТДГ-Э - манометрический термо­метр безшкальный, с электрическим выходным сигналом. 8-2-КСП-2 - с сигнализирующим уст­ройством (буква А). HL1 - сигнальная лампа, загорается при достижении заданной температу­ры.

14 Б.

1 Вопр.Расходомеры переменного перепада давления

Расходомеры переменного перепада давлений

Действие этих расходомеров основано на возникновении перепада давлений на сужающем устройстве в трубопроводе при движении через него потока жидкости или газа. При изменении расхода Q величина этого перепада давлений ?р также изменяется.

Д ля некоторых сужающих устройств как преобразователей расхода в перепад давлений коэффициент передачи определен экспериментально и его значения сведены в специальные таблицы. Такие сужающие устройства называются стандартными.

Наиболее простым и распространенным сужающим устройством является диафрагма Стандартная диафрагма представляет собой тонкий диск с круглым отверстием в центре. От стойкости диафрагмы и особенно входной кромки отверстия существенно зависит ее коэффициент передачи. Поэтому диафрагмы изготовляют из материалов, химически стойких к измеряемой среде и устойчивых против механического износа. Кроме диафрагмы в качестве стандартных сужающих устройств применяют также сопло Вентури, трубу Вентури, которые создают меньшее гидравлическое сопротивление в трубопроводе.

Сужающее устройство расходомера переменного перепада давлений является первичным преобразователем, в котором расход преобразуется в перепад давлений.

Промежуточными преобразователями для расходомеров переменного перепада давлений служат дифманометры. Дифманометры связаны с сужающим устройством импульсными трубками и устанавливаются в непосредственной близости от него. Поэтому в расходомерах переменного перепада давлений обычно используют дифманометры, снабженные промежуточным преобразователем для передачи результатов измерений на щит оператора (например, мембранные дифманометры ДМ).

Так же как при измерении давления и уровня, для защиты дифманометров от агрессивного воздействия измеряемой среды применяют разделительные сосуды и мембранные разделители.

Особенностью первичных преобразователей расходомеров переменного перепада давлений является квадратичная зависимость перепада давлений от величины расхода. Чтобы показания измерительного прибора расходомера линейно зависели от расхода, в измерительную цепь расходомеров переменного перепада давлений вводят линеаризующий преобразователь. Таким преобразователем служит, например, блок линеаризации в промежуточном преобразователе НП-ПЗ. При непосредственной связи дифманометра с измерительным прибором (например, КСД) линеаризация производится в самом приборе с помощью лекала с квадратичной характеристикой.

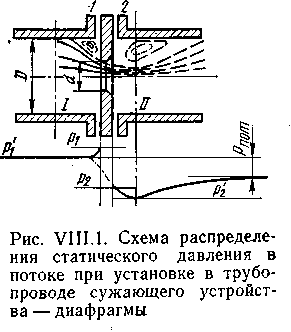

Измерительная диафрагма представляет собой диск, установ­ленный так, что центр его лежит на оси трубопровода (рис. VIII.1). При протекании потока жидкости или газа (пара) в трубопроводе с диафрагмой сужение его начинается до диафрагмы. На некотором расстоянии за ней под действием сил инерции поток сужается до минимального сечения, а далее постепенно расширяется до полного сечения трубопровода. Перед диафрагмой и после нее образуются

зоны завихрения. Давление струи около стенки вначале возрастает из-за подпора перед диафрагмой. За диафрагмой оно снижается до минимума, затем снова повышается, но не достигает прежнего значения, так как вследствие трения и завихрений происходит по­теря давления р_пот. Таким образом, часть потенциальной энергии давления потока переходит в кинетическую. В результате средняя скорость потока в суженном сечении повышается, а статическое давление в этом се­чении становится меньше статического давления перед сужающим устройством. Разность этих давлений (перепад давления) служит мерой расхода протекающей через сужающее устройство жидкости, газа или пара. Из рис. VIII.1 видно, что давление по оси трубопровода, пока­занное штрихпунктирной линией, несколько отличается от давления вдоль стенки трубопровода только в средней части графика. Через отверстия 1 и 2 производится измерение статических давлений до и после сужающего устройства. 2 вопр. Исполнительные устройства регуляторов. Исполнительные механизмы и регулирующие органы .Пневматические и электрические ИУ

Исполнительные устройства

Исполнительные устройства предназначены для преобразования управляющих (командных) сигналов в регулирующие воздействия на объект управления. Практически все виды воздействий сводятся к механическому, т. е. к изменению величины перемещения, усилия к скорости возвратно-поступательного или вращательного движения. Исполнительные устройства являются последним звеном цепи автоматического регулирования и в общем случае состоят из блоков усиления, исполнительного механизма, регулирующего и дополнительных (обратной связи, сигнализации конечных положений и т. п.) органов. В зависимости от условий применения рассматриваемые устройства могут существенно различаться между собой. К основным блокам исполнительных устройств относят исполнительные механизмы и регулирующие органы.

Исполнительные механизмы классифицируют по ряду признаков: – по виду используемой энергии — электрические, пневматические, гидравлические и комбинированные; – по конструктивному исполнению — мембранные и поршневые; – по характеру обратной связи — периодического и непрерывного действия.

Электрические исполнительные механизмы являются наиболее распространенными и включают в себя электродвигатели и электромагнитный привод. В общем случае эти механизмы состоят из электродвигателя, редуктора, тормоза, соединительных муфт, контрольно-пусковой аппаратуры и специальных устройств для перемещения рабочих органов.

Пневматические и гидравлические исполнительные механизмы, использующие энергию сжатого воздуха и минеральных масел (несжимаемой жидкости), делят на самостоятельные и на работающие совместно с усилителями. Так как принцип действия этих двух видов механизмов схож между собой, рассмотрим их совместно.

При управлении с дроссельным регулированием используют золотниковые распределители или «сопло-заслонку». Работа гидропривода с дроссельным регулированием позволяет изменять величину перекрытия отверстий (т. е. дросселировать), через которые жидкость попадает в рабочий цилиндр (рис. 10.24, а). Перемещение золотниковой пары вправо позволяет маслу из напорной линии через канал попасть в полость А рабочего цилиндра и поршень будет перемещаться вправо. При этом масло, находящееся в полости Б, будет сливаться через канал в бак. Перемещение золотника влево переместит в ту же сторону и поршень, а отработавшее масло будет сливаться из полости А в бак через канал. При расположении золотниковой пары в среднем положении (так, как показано на рисунке) оба канала, соединяющих золотниковое устройство с рабочим цилиндром, перекрыты и поршень неподвижен.

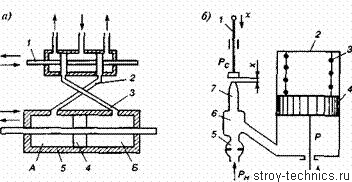

Рис. 10.24. Поршневые исполнительные механизмы с усилителями

Работа пневмопривода с помощью «сопло-заслонки» (рис. 10.24, б) производится путем изменения давления в рабочем цилиндре и перемещения поршня на величину у за счет перемещения регулируемой заслонки. Через дроссель постоянного сопротивления воздух подается в камеру под постоянным давлением Рн. В то же время давление в камере зависит от расстояния х между соплом (дросселем переменного сопротивления) и заслонкой, так как с увеличением этого расстояния давление снижается и наоборот. Воздух под давлением Р поступает из камеры в нижнюю полость цилиндра, а в верхней расположена пружина, создающая за счет силы упругой деформации противоположное давление, равное Рн. Созданная разность давлений позволяет перемещать поршень вверх или вниз. Вместо пружины в цилиндр может подаваться воздух или рабочая жидкость под давлением Рн. В соответствии с этим поршневые исполнительные механизмы называются механизмами одно-или двустороннего действия и обеспечивают усилия до 100 кН при перемещении поршня до 400 мм.

Наряду с рассмотренными выше поршневыми устройствами пневматические исполнительные механизмы выполняют мембранными, сильфонными и лопастными.

Мембранные устройства делят на беспружинные и пружинные. Беспружинные мембранные устройства (рис. 10.25, а) состоят из рабочей полости А, в которую поступает управляющий воздух под давлением Ру, и эластичной резиновой мембраны, соединенной посредством жестких центров со штоком. Возвратно-поступательное движение штока осуществляется путем подачи в подмембранную полость Б сжатого воздуха с давлением Ро и за счет перемещения мембраны. Мембранные исполнительные механизмы применяют для управления регулирующими органами с перемещением штока до 100 мм и допустимым давлением в рабочей полости до 400 кПа.

Сильфонные устройства (рис. 10.25, в) применяют редко. Они состоят из подпружиненного штока, перемещающегося вместе с герметичной гофрированной камерой за счет давления управляющего воздуха Ру. Их используют в регулирующих органах с перемещениями до 6 мм.

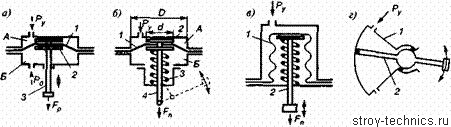

Рис. 10.25. Пневматические исполнительные механизмы

При выборе исполнительных устройств учитывают требования, предъявляемые к ним условиями эксплуатации. Основными из них являются: вид применяемой вспомогательной энергии, величина и характер требуемого выходного сигнала, допускаемая инерционность, зависимость рабочих характеристик от внешних влияний, надежность работы, габариты, масса и т. п.

Практически любой регулирующий орган можно условно разложить на две составляющие компоненты:

• собственно регулирующий орган, осуществляющий непосредственный контакт и взаимодействие с технологической средой, веществом, материалом или теплоносителем и призванный изменять через свою исполнительную часть количественные или качественные характеристики вещества или материала; регулирующие органы наиболее часто представлены в виде трубопроводной арматуры, стержней позиционирующих в рабочей зоне установки, механически связанных узлов и компонентов взаимодействующих друг с другом в процессе протекания технологических процессов;

• исполнительный механизм или привод регулирующего органа, осуществляющий управляемое преобразование одного вида энергии (энергии сжатого газа в пневматических системах, электрической, гидравлической и др. видов энергии) в механическую энергию, прикладываемую к регулирующему органу, в результате чего исполнительная часть регулирующего органа выполняет возлагаемые на нее функции.
