Разметка заготовок День 2

    1. Подготовительные работы

    2. Работа студентов.

Порядок работы:

1. Изучить и описать о пользовании разметочным инструментом. Сделать рисунки

2. Выполнить упражнения плоскостной разметки прямыми и кривыми линиями на пластине листовой стали толщиной 1,5- 2мм размером 150х200мм с помощью линейки и циркуля, сделать рисунки (пять упражнений):

- подготовить поверхность металла к разметке (обязательное);

- нанести взаимно-перпендикулярные риски двумя способами;

- построить угол 45 градусов;

- построить углы 30, 60, 120 градусов;

- разделить окружность на четыре равные части и построить квадрат внутри круга;

- разделить окружность на шесть равных частей и построить шестиугольник внутри круга;

- соединить дугой заданного радиуса две риски, расположенные под заданным углом;

- соединить кривой линией заданного радиуса R две дуги.

Разметка плоскостная прямыми и кривыми линиями

Порядок

выполнения

Пояснения

Инструменты и материалы

1

2

3

3.Изучить и описать дефекты и безопасность труда при разметке

4.Сделать вывод по проделанной работе

Пользование разметочным инструментом.

Нанесение риски при помощи чертилки и измерительной линейки.

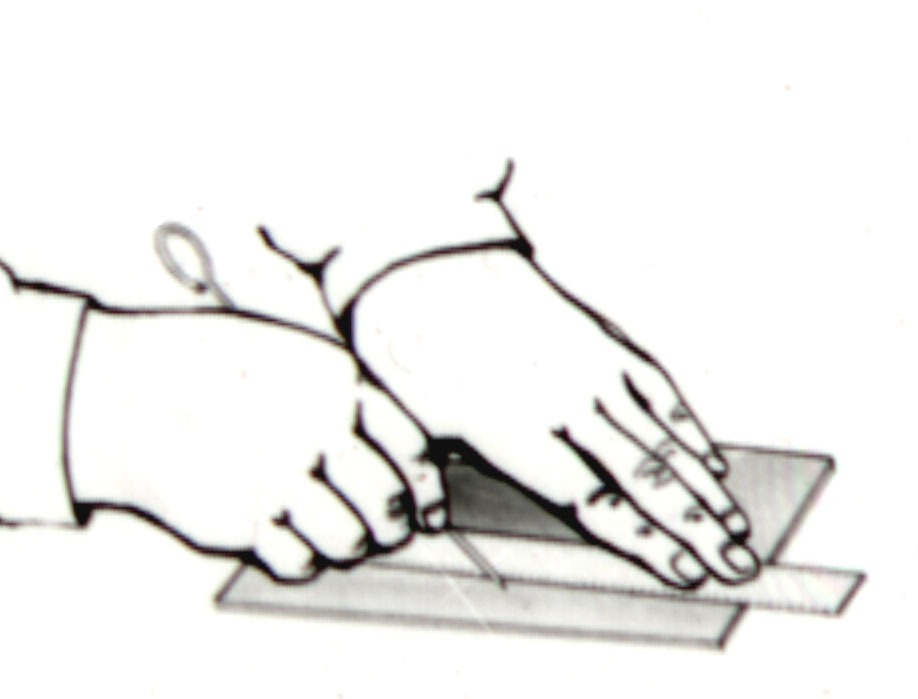

Прижать плотно линейку к заготовке тремя пальцами руки так, чтобы между заготовкой и линейкой не было просвета. Взять чертилку в правую руку, как карандаш, и, не прерывая движения, провести риску необходимой длины. Проводя риску чертилку плотно прижимать  к линейки, отклоняя от нее на небольшой угол. Не рекомендуется несколько раз проводить риску по одному и тому же месту, так как это приводит к раздваиванию риски.

Кернение.

Кернер взять в левую руку тремя пальцами:  указательным, безымянным и большим. Установить острие точно на риске,  слегка его наклоняя от себя. Кернер расположить перпендикулярно к размечаемой детали и нанести несильный удар  молотка по его головке. Есть несколько правил кернения:   При накернивании рисок длинной 150 мм и более расстояние кернения должно быть 25 - 30 мм;   При накернивании рисок длинной менее 105 мм расстояние кернения 10 - 15 мм; Кернения окружности диаметром до 15 мм кернить в четырех взаимно перпендикулярных точках;  Кернение окружности диаметром более 15 мм кернить в 6 - 8 местах.

Циркуль разметочный.

  1. Установить ножки циркуля на размер.

Слегка ослабить зажимной винт. Установить одну ножку циркуля острием на десятое деление линейки, а вторую- на деление, превышающее заданное на 10 мм. Закрепить зажимной винт. Проверить по линейке установленный размер.

  1. Накернить центр будущей дуги, установить циркуль на размер радиуса дуги. Установить острие одной (неподвижной ножки циркуля в сделанное керновое углубление и, слегка прижимая обе ножки к поверхности детали, другой(подвижной) ножкой провести дугу заданной длины. При проведении дуги циркуль слегка наклонить в сторону движения.
