1.7.2 Електричне поле в провідниках. Електростатичні екрани
Екрани застосовуються для захисту мікросхем від зовнішніх впливів, в радіоприймачах, комп’ютерах, телевізорах.
Потенціал всіх точок провідника, що знаходиться в електростатичному полі, – однаковий.
1.7.3 Ємність провідника. Конденсатори. Паралельне та послідовне сполучення конденсаторів
Потенціал пов’язаний із зарядом провідника
тобто певному наданому заряду відповідає певний потенціал провідника. Коефіцієнт пропорційності
С – ємність відокремленого провідника.
Ємність – це фізична величина, яка дорівнює відношенню заряду, що знаходиться на провіднику до його потенціалу. Ємність також чисельно рівна заряду, який треба надати провіднику, щоб змінити його потенціал на одиницю.
[C]=1 Ф=1 В/Кл
1 пФ=10-12 Ф, 1 нФ=10-9 Ф, 1 мкФ=10-6 Ф.
Ємність ізольованих провідників залежить від їх геометричних розмірів та форми провідників.
Конденсатор – це система, що складається з двох ізольованих провідників, між якими як правило, знаходиться діелектрик, причому поле зосереджене між провідниками.

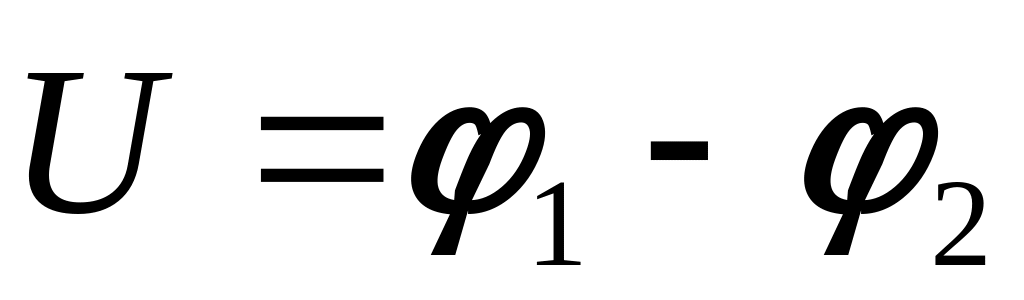

де 1 і 2 – потенціали відповідно 1 і 2 пластини.
Пластини конденсатора заряджені різнойменно.
Для плоского конденсатора:
,
Конденсатори застосовують для двох основних типів задач.
накопичення енергії;
як елементи фільтрів електронних схем.
Послідовне включення:
Паралельне включення:
1.7.4 Енергія конденсатора. Густина енергії електростатичного поля. Відмінність електростатичного поля від інших електричних полів
Відомо, що
При наданні провіднику з потенціалом заряда величиною dq виконується робота:
,
We – енергія конденсатора при виконанні роботи А по зарядці конденсатора.
Після підстановки отримаємо
.

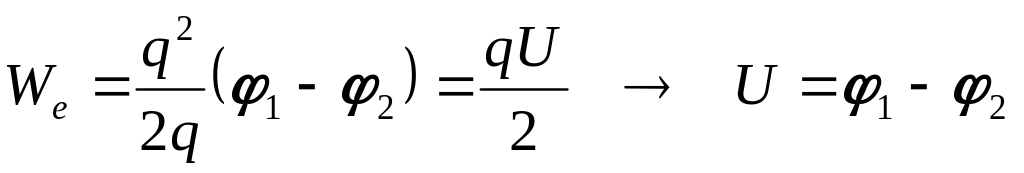

Величина U – напруга. Для електростатичного поля, коли відсутні сторонні сили:
.

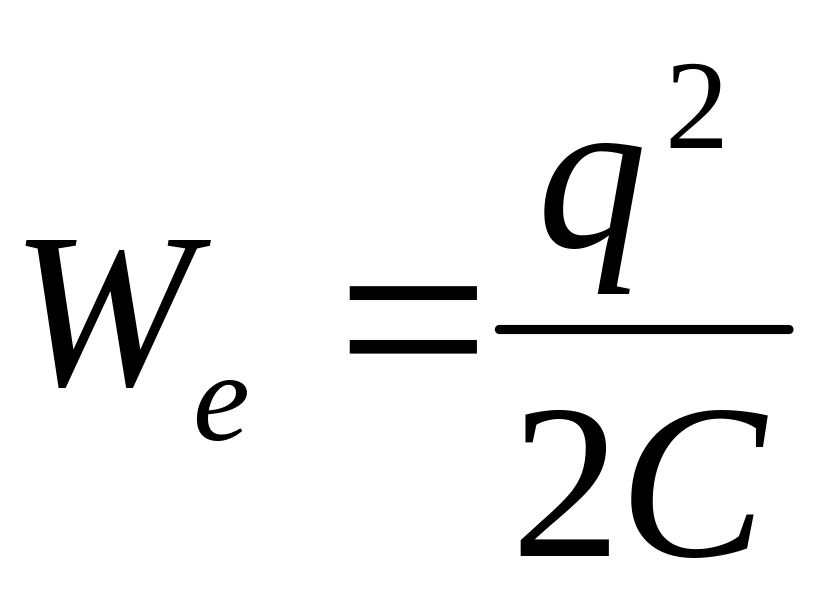

При розв’язку задач зустрічаютьсяся такі записи енергії конденсатора:
;
;
Зробимо перетворення, щоб виразити енергію зарядженого конденсатора через величини, що характеризують поле між його обкладками
,
V – об’єм, що зайнятий полем в зазорі між обкладками конденсатора (V=Sd).
За
визначенням
- об’ємна
густина енергії електростатичного
поля. Звідси
.
Але
,
значить
,
D
– вектор електростатичної індукції
(вектор зміщення).
В електростатиці неможливо розділити заряди і електричне поле і визначити можливість існування електричного поля самого по собі, окремо від зарядів.
В більш загальному випадку – змінного електромагнітного поля, - можна говорити про існування такого поля, незалежно від зарядів, що його породжують. При цьому виявляється нероздільність електричної і магнітної складової такого єдиного електромагнітного поля.
Після заміни D
її значенням
,
можна записати:
.
Перший доданок співпадає з густиною енергії поля напруженістю Е у вакуумі.
Другий – це енергія, що витрачається на поляризацію одиниці об’єму діелектрика.
