Ультразвукові витратоміри і витратоміри кількості твердих речовин.
Ультразвуковий (акустичний) витратомір — витратомір, у якому для вимірювання швидкості потоку рідини або газу використовують ультразвук.
Існують три основні методики визначення швидкості потоку, а на її основі і витрати рідини за допомогою ультразвуку:
- часово-імпульсний метод (фазового зсуву), котрий реалізує вимірювання різниці фазових зсувів ультразвукових хвиль, що направляються за потоком й проти нього;
- детектування зміни частоти ультразвуку, викликаної рухомим середовищем (доплерівські витратоміри), котрий використовує вимірювання різниці частот повторення коротких імпульсів або пакетів ультразвукових коливань, що спрямовують одночасно за потоком й проти нього;
- метод вимірювання часу поширення ультразвуку (зносу ультразвукового сигналу), який ґрунтується на вимірюванні різниці тривалості проходження коротких імпульсів, що направляються одночасно за потоком й проти нього.
Рівень, одиниці вимірювання, класифікація приладів для вимірювання рівня.
Рівень — умовна горизонтальна лінія або площина, що служить межею висоти.
Класифікація приладів для вимірювання рівня
Візуальні(механічні) рівнеміри
Поплавкові(для вимірювання використовують чутливий елемент – поплавок)
Буйкові(буйок вашій за рідину, а також завжди знаходиться в ній)
Гідростатичний(оснований принцип на з*днані 2 посудин)
П*зозометричний(використовується для агресивних та особливо агресивних пульп і кислот)
Електричні(використовується на основі індуктивності ядерного випромінювання яке залежить від рівня)
Ультра звукові(основані на принципі відбивання звукових хвиль від дзеркальної поверхні рідини)
Електричні дифманометри типу ДМ.
Дифманометр призначений для вимірювання технічного стану лічильників газу, газових фільтрів, струменевипрямлячем та інших пристроїв (далі контрольованого газового устаткування - КМО) шляхом індикації перепаду тиску на цих приладах. ДМ використовуються в системах газопостачання побутових і промислових об'єктів і підключаються до точок відбору тисків на вході і виході КГО.ДМ відноситься до засобів контролю.
Технічні дані
Робочий тиск: 0,3; 0,6; 1,6 МПа. Діапазон вимірювань перепаду: 0 ... 4 кПа, 0 ... 10 кПа, 0 ... 25 кПа, 0 ... 63 кПа. Похибка індикації перепаду тиску не більше: ± 4%. Температура робочого середовища: від -30 до +60 ° С. Вимірюється середу: повітря, природний газ, аргон і пропанобутанової суміш в газоподібному стані. Температура навколишнього середовища: від -40 до +70 ° С. Мінімальний термін служби: не менше 10 років.
Зразковий потенціометр 1111-63.
ПП-63 класом 0,05 призначенні для безперервного вимірювання компенсаційним методом ЕРС і напругу, перевірки в цехових умовах, технічних термопар і вторинних теплотехнічних приладів. Прилад призначений для роботи при t навколишнього середовища +10...+35С відносної вологості до 80%.Найбільш допустима основна похибка потенціометра в вольтах при t 20С становить +- 5 градусів, не перевищує значення, що визначається за формулою:
+-(5*10 в -4*U+0,5*Umin), де U–дане значення потенціометра, Umin-ціна поділки шкали реохорда.
Вбудований в потенціометр нормальний елемент класом 0,2 має максимальне допустиме значення ЕРС.
Температура, температурні шкали. Методи вимірювання температури.
Температура – це ступінь нагрітості тіла і визначається внутрішньою кінетичною енергією теплового руху молекул.
Існують 2 шкали: градуси Цельсія, і Кельвіни також існують Фаренгейти та інші.
T=to+To , To=273,16C
Методи вимірювання температури:
Зі зміною Т змінюється об*єм робочої рідини
Зі зміною Т змінюється тиск робочої речовини в об*ємі
Зі зміною Т змінюється термо ЕРС(ТЕП)
Зі зміною Т змінюється опір чутливого елемента
Зі зміною Т змінюється інтенсивність випромінювання нагрітості тіла
Радіоізотопні і ультразвукові рівнеміри.
Радіоізотопні рівнеміри. Такі рівнеміри застосовують для виміру рівня рідин і сипучих матеріалів у закритих ємностях. Їх дія базується на поглинанні g -променів при проходженні через прошарок речовини.
Радіоізотопні рівнеміри встановлюються поза апаратом або установкою. Вони не мають безпосереднього контакту з середовищем, параметри якого вимірюються, і це є їх принциповою перевагою в порівнянні з іншими методами.
У радіоізотопному рівнемірі джерело і приймач випромінювання підвішені на сталевих стрічках , на яких вони можуть переміщатися у трубах по усій висоті бака. Стрічки намотані на барабан , що приводиться у рух реверсивним електродвигуном .
Якщо вимірювальна система (джерело і приймач g -променів) розташована вище рівня середовища, поглинання випромінювання слабке і від приймача по кабелю на блок керування буде приходити сильний сигнал. За цим сигналом електродвигун одержить команду на спуск вимірювальної системи. При зниженні її нижче рівня середовища поглинання g -променів різко збільшиться, сигнал на виході приймача зменшиться й електродвигун почне піднімати вимірювальну систему.
Таким чином, положення вимірювальної системи буде відслідковувати рівень у ємності (точніше вона буде знаходитися в безупинному коливанні коло рівня, що вимірюється). Це положення у вигляді кута повороту ролика перетворюється вимірювальним пристроєм на уніфікований сигнал – напругу постійного струму U.
Радіоізотопні рівнеміри типу УР-8 можуть вимірювати рівень у ємностях висотою до 10 м.
Аналогічний принцип використаний у радіоізотопному сигналізаторі рівня ГР-8, джерело і приймач випромінювання якого закріплюють зовні ємності на необхідній висоті. При досягненні середовищем цього рівня включається сигнальний пристрій.
Ультразвукові. Принцип дії рівнемірів цього типу базується на вимірі часу проходження імпульсу ультразвука від випромінювача до поверхні рідини та назад. При прийомі відбитого імпульсу випромінювач стає датчиком. Якщо випромінювач розташований над рідиною, рівнемір називається акустичним; якщо усередині рідини – ультразвуковим. У першому випадку час, який вимірюється, буде тим більше, чим нижче рівень рідини H, у другому – навпаки.Електронний блок призначений для формування ультразвукових імпульсів, посилення відбитих імпульсів, виміру часу проходження імпульсом подвійного шляху (у повітрі або рідині) і перетворення цього часу в уніфікований електричний сигнал.
Термоелектричні термометри -термопари. Термоелектричний ефект.

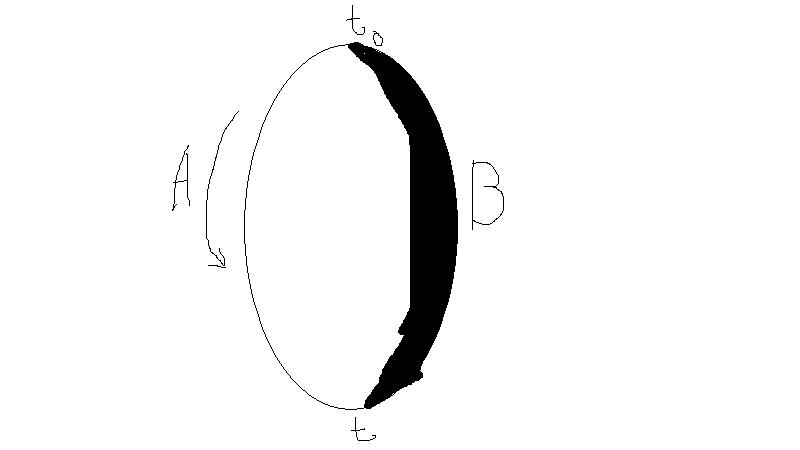

В основі вимірювання температури покладений термоелектричний дефект, де в замкнутому електричному колі ТЕП який складається з неменше 2 а або >= 2 провідників(різнорідних) виникає електричний струм якщо 2 місце з*днання(спаї)
Провідників мають різні Т.
-спай, який має температуру + називається робочим або гарячим
-спай, який має То називається холодним або вільним спаєм.
- провідники А і В – термоелектрони
Термоелектричний ефект пояснюється наявністю вільних електронів в металах, тому число яких в одиницях об*єму різна для різних металів.
Вимірювання рН.
pH-метр - прилад для вимірювання водневого показника (показника pH), що характеризує концентрацію іонів водню в розчинах, питній воді, харчової продукції та сировини, об'єктах навколишнього середовища і виробничих системах безперервного контролю технологічних процесів, в тому числі в агресивних середовищах. Зокрема, pH-метр застосовується для апаратного моніторингу pH розчинів поділу урану і плутонію, де вимоги до коректності показань апаратури без її калібрування надзвичайно високі.
Дія pH-метра грунтується на вимірюванні величини ЕРС електродної системи, яка пропорційна активності іонів водню в розчині - pH (водневий показник). Вимірювальна схема по суті являє собою вольтметр, проградуйований безпосередньо в одиницях pH для конкретної електродної системи (зазвичай вимірювальний електрод - скляний, допоміжний - хлоросеребряний).
Вхідний опір приладу має бути дуже високим - вхідний струм не більше 10 в-10А (у хороших приладів менше 10 в-12А), опір ізоляції між входами не менше 10 в11Ом, що обумовлено високим внутрішнім опором зонда - скляного електрода. Це основна вимога до вхідних схемою приладу.
