Цель работы
Целью работы является изучение общего алгоритма составления систем неравенств функций, графическим решением которых будет выделение заданных областей, а также овладение практическими навыками использования полученных знаний при составлении программ.
Продолжительность работы – 3ч.00мин.
Теоретическая часть
Для визуализации графических областей рассмотрим графический метод решения системы неравенств на примере.
Пусть дана следующая система неравенств:
Представим графически решение системы неравенств (рис. 1).

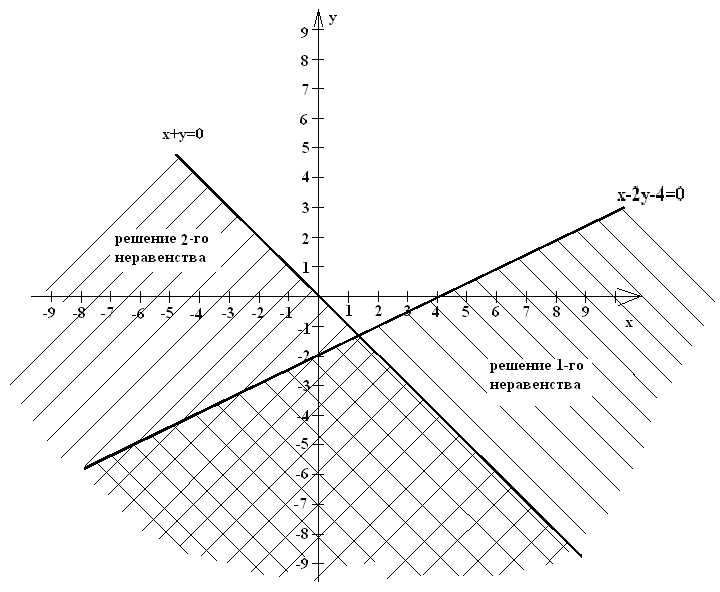

Рис.1. Графическое решение системы неравенств
Чтобы найти решение данной системы неравенств графически, нужно взять произвольную точку, например с координатами (0; 0), и подставить ее координаты в каждое неравенство системы. Если при этом неравенство остается верным, то она лежит в полуплоскости, являющейся решением данного неравенства. Решением системы неравенств будет область двойной штриховки.
В табл. 1. приведены некоторые графики и описания основных математических функций, необходимых для задания графической области при выполнении лабораторной работы.
Таблица 1
График функции |
Функция |
Обозначения |
|
или
уравнение прямой, где k=-A/B, b=-C/B
|
α – угол, образованный прямой с положительным направлением оси Ох; k – угловой коэффициент, равный тангенсу угла наклона; b – ордината точки пересечения с осью Оу; |
|
уравнение окружности |
R – радиус окружности |
|
уравнение эллипса
|
a, b – длины полуосей |
|
уравнение гиперболы |
a, b – длины полуосей |
,
,
,
,
Окончание табл. 1
График функции |
Функция |
Обозначения |
|
уравнение параболы |
a, b, c – свободные члены |
|
уравнение синусоиды |
– |
|
уравнение косинусоиды
|
– |
|
yравнение тангенсоиды |
– |
|
уравнение котангенсоиды |
– |
,
Приведем пример программы, выделяющей графическую область эллипса при наведении на неё курсора мыши.
Математическое уравнение данного эллипса
Эллипсоида разбивает плоскость на две части, в каждой из которых неравенства знакопостояны
Выберем неравенство, графическим решением которого будет выделение заданной графической области
Берем пробную точку (0; 0) и подставляем в неравенство – верно, значит, все точки внутри эллипсоиды принадлежат заданной графической области.
Реализация данного решения на языке Pascal:
-
Program MatAreas;
uses Graph, Crt, Mouse;
Const a=40; b=20;
var
grDriver: integer;
grMode : integer;
R : real;
Xmax, Ymax: integer;
loc: locrec;
CurColor: integer;
ReDraw : boolean;
BEGIN
grDriver := Detect;
InitGraph(grDriver, grMode,'D:\Bp\BGI');
MShow;
Xmax:=GetMaxX; Ymax:=GetMaxY;
MRowRange(0, Ymax);
MColRange(0, Xmax);
CurColor:=5; setcolor(CurColor);
Ellipse(Xmax div 2, Ymax div 2, 0, 360, a, b);
ReDraw:=false;
While (Keypressed<>true) Do
Begin
MPos(loc);
R:=sqr((loc.column-Xmax div 2)/a) + sqr((loc.row-Ymax div 2)/b);
if (abs(R)<=1) then
begin
if (CurColor=5) then Redraw:=true;
CurColor:=1;
end
else begin
if (CurColor=1) then Redraw:=true;
CurColor:=5;
end;
if (ReDraw) then
begin
setcolor(CurColor);
MHide;
Ellipse(Xmax div 2, Ymax div 2, 0, 360, a, b);
MShow;
ReDraw:=false;
end;
End;
Readkey;
CloseGraph;
END.
{Показываем курсор мыши}
{Устанавливаем мин. и макс. границы перемещения курсора мыши}
{Устанавливаем текущий цвет выводимых изображений}
{Рисуем эллипс}
{данные, возвращаемые в структуре loc, будут сообщать текущее состояние мыши}
{Если курсор мыши пересёк линию, то меняем цвет и устанавливаем значение переменной ReDraw в true}
{Если произошло изменение текущей области, то рисуем эллипс}
{Устанавливаем значение переменной ReDraw ложным, это означает, что прорисовка новым цветом закончена}
Комментарии к программе.
Переменная CurColor используется для хранения текущего цвета, текущий цвет изменяется в зависимости от выполнения неравенства, составленного для уравнения эллипса.
В переменной ReDraw хранится информация, означающая прорисовывать ли эллипс или нет. Когда переменная ReDraw равна true, тогда эллипс рисуется, если false, то не рисуется. Переменная ReDraw была введена для того, чтобы не прорисовывать эллипс каждый раз в цикле, а рисовать только при событии изменения выделенной области.
