Эксцентриковые и кулисные механизмы

Схема эксцентрикового механизма показана на рис. 9, б. Эксцентрик представляет собой круглый диск, ось ко­торого смещена относительно оси вращения вала, несущего диск. Когда вал 2 вращается, эксцентрик 1 воздействует на ролик 3, перемещая ролик и связанный с ним стержень 4 вверх. Вниз ро­лик возвращается пружиной 5. Таким образом, вращательное движение вала 2 преобразуется эксцентриковым механизмом в поступательное движение стержня 4.

На рис. 10, а представлена схема кулисного механизма, широко применяемого, например, в поперечно-строгальных и долбежных станках. С. ползуном 2, на котором закреплен суппорт с режущим инструментом, шарнирно связана при помощи серьги 1 качающаяся влево и вправо деталь 4, называемая ку­лисой. Внизу кулиса соединена посредством общего пальца с серьгой 6, причем своим нижним концом она поворачивается около этого пальца во время качаний.

Качания кулисы происходят в результате поступательно-возвратных перемещений в ее пазу детали 5, именуемой кулисным камнем и получающей движение от зубчатого колеса 3, с кото­рым она соединена. Зубчатому колесу 3, иначе называемому кулисной шестерней, вращение передается колесом 7, закреплен­ным на ведущем валу 8. Все вращательные движения осуществляются через коробку скоростей, связанную с электродвигате­лем (на рисунке не виден), что дает возможность сообщать ползуну равную скорость перемещения.

Размах качаний кулисы зависит от того, в каком месте по радиусу установлен на кулисной шестерне 3 кулисный камень. Чем дальше от центра шестерни расположен кулисный камень, тем больше окружность, которую он описывает при вращении шестерни, и, следовательно, тем больше размах качаний кулисы и длиннее ход ползуна. И наоборот: чем ближе к центру колеса установлен кулисный камень, тем меньше все перечис­ленные движения.

Механизм регулировки, установки и закрепления кулисного камня показан на рис. 10, б. Он расположен на торце кулисной шестерни и состоит из направляющего устройства 10, ползушки 11 с пальцем 12, которую можно перемещать в направляющих конической зубчатой пары 14–15 и винта 13. В левой части устройство 10 сопряжено с клином К – этот клин является левой направляющей для ползушки.

Кулисный камень надевают на палец 12 и закрепляют на нем. Когда рукояткой, надетой на вал 9, повертывают этот вал с сидящим на нем коническим зубчатым колесом 14 в ту или другую сторону, ползушка 11 вместе с кулисным камнем дви­жется по винту 13 либо к центру колеса, либо от центра. В не­обходимом месте ползушку с камнем останавливают, фиксируя их здесь закреплением вала 9.

К

амень кулисы должен перемещаться по своим направля­ющим плавно, без заеданий и качки; это достигается шлифова­нием направляющих и самого камня и их взаимной притиркой. Кулиса выполняется литой из чугуна или стали либо сварной в виде ребристой балки (рис. 10, в); кулисный камень (рис. 10, г) изготовляют из стали, обычно в форме прямоугольного парал­лелепипеда. В нем сквозное цилиндрическое отверстие, куда в ряде случаев запрессовывают бронзовую втулку под палец 12. На поверхности камня имеются смазочные канавки.

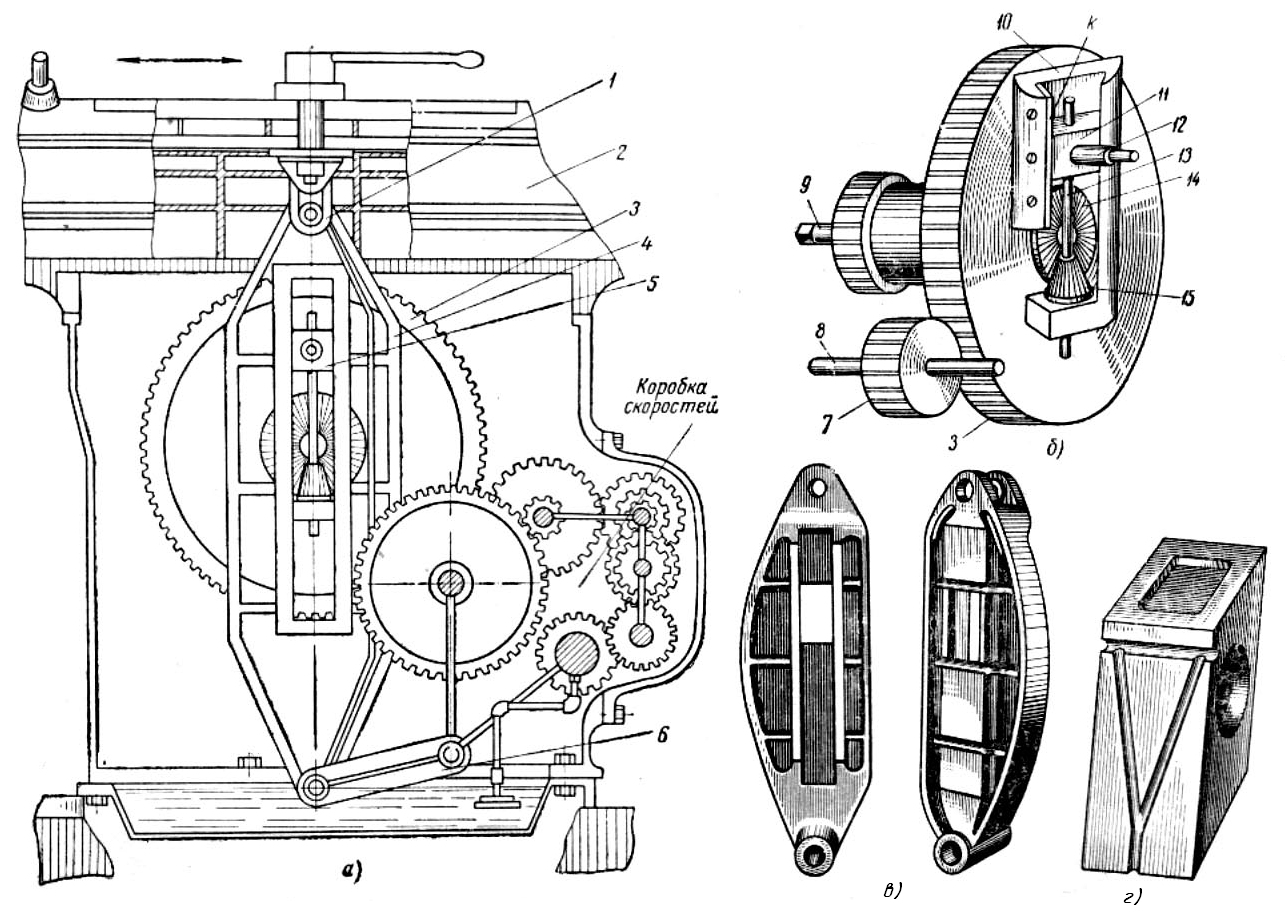

Рисунок 10 Кулисный механизм преобразования движения
