Уточнений розрахунок
2.1 Визначення натягу стрічки на ділянках конвеєра
S1 = Sзб;
S2 = S1;
S3 = S2ξ = S1·1,05;
S4 = S3 + wн(qс + qр.н)l3-4= S1·1,05+ 0,018(102 + 67,3)·60 = S1·1,05+183;
S5 = S4ξ = (S1·1,05+183)·1,02 = S1·1,07+187;
S6 = S5 + wн(qс + qр.н)l5-6– qcH = S1·1,07+187 + 0,018(102 + 67,3)·90-102·22.44= S1·1,07 - 1827.6;
S7 = S6ξ = (S1·1,07 - 1827.6)·1,05 = S1·1,12 - 1919;
S8= S7= S1·1,12 – 1919;
S9 = S8ξ = (S1·1,12 – 1919) ·1.05= S1·1,18 – 2015;
S10 = S9= S1·1,18 – 2015;
S11= S10 + WЗ = S10 + Wу + Wб + Wп = S1·1,18 – 2015 +140.2 + 300 + 1252= =S1·1,18 – 323;
Wу = 0,1qвΔυ2 = 0,1·350,44·4 = 140.2Н;
Wп = Кп.л·lл = 30·10 = 300Н;
Wб = gf1h2бρlлnб = 9,81·0,9·0,152·700·10·0,9 = 1252Н;
S12= S11 + wв(qс + qр.в + qв)l11-12+ qcH =
=S1·1,18 – 323 + 0,018 · (102+220+350.44) ·90+102 ·22.44=
= S1·1,18+ 3055.2 ;
S13 = S12ξ = (S1·1,18+ 3055.2 )·1,02 = S1·1,2+ 3116;
S14 = S13 + wв(qс + qр.в+ qв)l13-14
= S1·1,2+ 3116 + 0,018(102+220+350.44)·60 = S1·1,2+ 3816;
S14 = Sнб= S1·1,2+ 3816;
звідси
Після підстановки маємо
За вичисленими значеннями натягів будується діаграма натягів.
Рисунок
1.3 – Діаграма натягів стрічки
Перевіряємо мінімальний натяг стрічки за формулою:

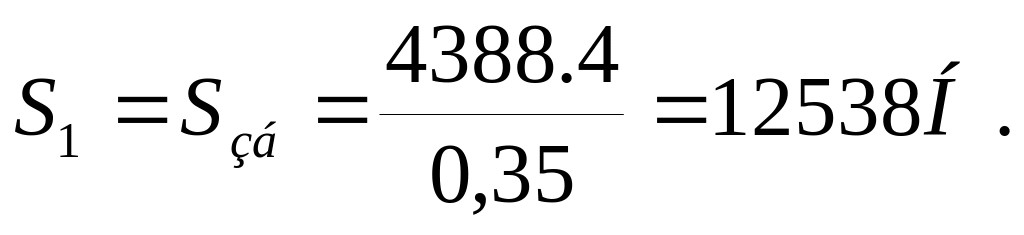

На конвеєрі мінімальний натяг стрічки Sзб=12538 Н, що значно більше потрібних мінімальних значень, таким чином, перерахування натягів не вимагається.
2.3 Розрахунок додаткових зусиль під час пуску конвеєра
Sн.п = Kп.с Sзб = 1,2·12538 = 15046 Н; j = –0,15 м/с2;
KИ = 0,08; wн.п = 1,2·0,018 = 0,022; wв.п = 1,2·0,018 = 0,022;
Для перевірки правильності вибору стрічки при K0=5 визначаємо
Перевірка вибраного значення прискорення під час пуску конвеєра здійснюється за формулою
Мінімальний час пуску
Час пуску конвеєра
(1.59)
Загальне окружне зусилля
.
Частота обертання приводного барабана
.
.
Умова tn.д≥tn min 164с>13,3c- виконується.

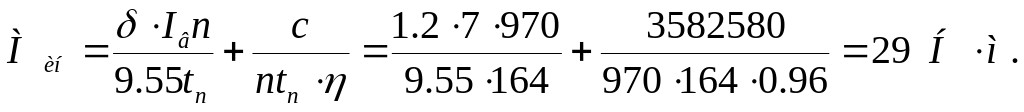

Момент сил інерції на приводному валу під час пуску конвеєра
Момент від сил інерції і статичних опорів на приводному валу під час пуску конвеєра
Окружне зусилля на приводному барабані під час пуску конвеєра
Зусилля в набігаючій на приводний барабан вітці стрічки під час пуску
Коефіцієнт перевантаження стрічки під час пуску конвеєра
2.4 Гальмування конвеєра
Час гальмування

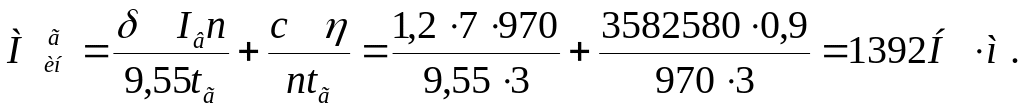

Момент сил інерції на валу двигуна при гальмуванні
Момент сил інерції на приводному валу під час гальмування конвеєра
Розрахунковий гальмовий момент на валу двигуна конвеєра (1.74)
Обираэмо
гальмо ТКГ-500 з гальмовим моментом 2500
