2.6. Зміна форми лінії

Користуйтеся інструментом Редагувати вершини , щоб змінити фор­му лінії, пересуваючи, додаючи або видаляючи вершини. При редагуванні лінії ви можете визначити зберігати топологію чи ні способом, яким ви вибираєте

об'єкт:

• При виборі єдиної лінії, будь-яка редакція вершин буде впливати на фор­му тільки цієї лінії.

• Коли ви редагуєте сегмент лінії, що належить двом лініям, будь-які зроб­лені вами зміни вершин будуть впливати на обидві лінії.

• При виборі вузла, загального для двох або більш ліній, будь-яка редакція цього вузла відіб'ється на всіх утримуючих його лініях.

Щоб підсунути вершину за допомогою інструмента Редагувати верши­ни

• Помістіть курсор на вершину, яку ви хочете підсунути. Коли курсор позна­читься перехрестям, утримуючи ліву кнопку миші натиснутою, пересуньте вер­шину на нову позицію.

Щоб додати нову вершину за допомогою інструмента Редагувати вер­шини

• Помістіть курсор на лінії, де ви хочете додати нову вершину. З появою мі­шені курсору клацніть лівою кнопкою миші.

Щоб видалити вершину за допомогою інструмента Редагувати верши­ни

• Помістіть курсор на вершину, яку ви хочете видалити. Коли курсор позна­читься перехрестям, натисніть клавішу DELETE на клавіатурі.

2.6.1. Щоб видозмінити одну лінію

1. Клацніть інструмент Редагувати вершини

2. Клацніть на лінії. Кожна вершина лінії позначиться порожнім квадратиком.

3. Тепер, коли ви пересуваєте, додаєте або видаляєте вершини, тільки од­на лінія буде змінюватися.

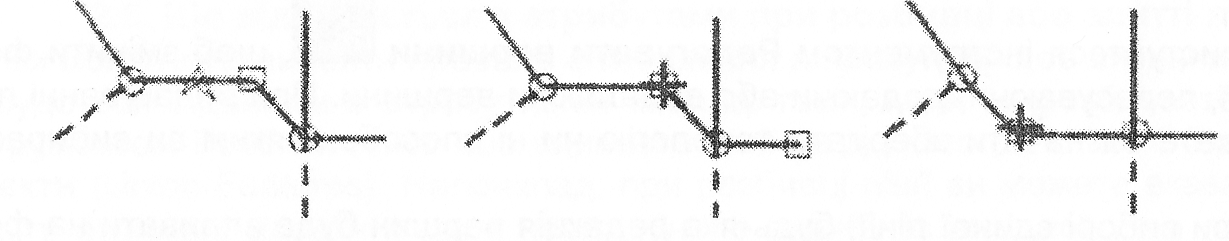

2.6.2. Щоб змінити форму сегмента, загального для двох ліній

1. Клацніть інструмент Редагувати вершини .

2. Клацніть на загальному лінійному сегменті. Кожна вершина загального сегмента позначиться квадратиком і кожна вершина кінцевих крапок загально­го сегмента позначиться кружком.

3. Тепер, коли ви рухаєте, додаєте або видаляєте вершину, обидві лінії бу­дуть змінюватися.

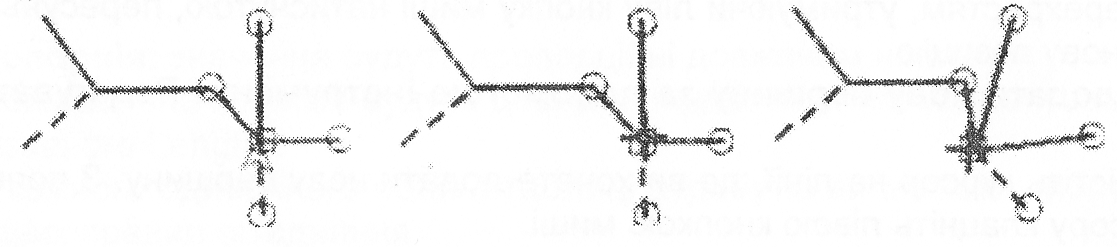

2.6.3. Щоб підсунути вузол, загальний для декількох ліній

1. Виберіть інструмент Редагувати вершини

2. Клацніть на вузлі, загальному для двох або більш ліній. Квадратний зна­чок вершини з'явиться в цьому вузлі і кружки - на найближчих вершинах кожної лінії.

3. Тепер, коли ви пересуваєте загальний вузол, усі лінії, яким належить цей вузол, будуть змінюватися.

3. Полігональні теми

3.1. Установка режиму замикання для полігональних тем

Перед тим, як ви почнете створювати полігони, виріште чи повинні вони ідеально зістиковуватися. Якщо важливо не мати проміжків або перекриттів, вам належить установити режим замикання. Якщо ви створюєте полігон поруч з іншим полігоном, що знаходиться в межах допуску замикання, цей новий по­лігон буде замкнутий на інший полігон без зазорів і перекриттів.

Якщо ви хочете, щоб усі створювані вами полігони автоматично замикали­ся на інші полігони, розташовані в межах допуску замикання, установите умову загального замикання ArcView. Загальне замикання являє собою замикання об'єкта на об'єкт, що виконується при додаванні нового об'єкта.

Для кращого контролю за процесом замикання полігональних об'єктів вико­ристовуйте інтерактивне замикання. При інтерактивному замиканні, коли ви додаєте границю полігонального об'єкту, ви можете застосовувати різні прави­ла замикання для кожної вершини. У цьому випадку ви зможете контролювати, як кожна вершина, що додається по границі полігона, буде замикатися з інши­ми полігонами теми. Якщо ви встановлюєте середовище інтерактивного зами­кання, то при додаванні границі полігона ви можете утримувати натиснуту пра­ву кнопку миші, щоб викликати меню, що розкривається і вибрати в ньому одну з описаних нижче опцій замикання, щоб контролювати, як додаваєма вами до границі наступна вершина замкнеться на існуючий полігон:

• Замкнути на вершину: замкнути наступну вершину на найближчу верши­ну існуючого полігона.

• Замкнути на границю: замкнути наступну вершину на найближчий сег­мент лінії існуючого полігона.

• Замкнути на перетинанні: замкнути наступну вершину на найближчий вузол, загальний для двох або більш полігонів.

Зверніться до розділу «Установка режиму замикання» цієї лабораторної ро­боти, щоб одержати відомості про те, як установити режим замикання.
