Информация о нагрузке и ограничении

Ограничение

Ограничение1 <Деталь>

вкл 1 Грани неподвижная (нет перемещений).

Нагрузка

Нагрузка1 <Деталь>

вкл 1 Грани с давлением 1.5e+005 N/m^2 в направлении, перпендикулярном выбранной грани

Свойство упражнения

Информация о сетке

Тип сетки:

Сетка на твердом теле

Используемое разбиение:

Стандартный

Автоматическое уплотнение сетки:

Выкл

Сглаживание поверхности:

Вкл

Проверка Якобиана:

4 Points

Размер элемента:

0.1415 mm

Допуск:

0.0070749 mm

Качество:

Высокая

Количество элементов:

8695

Количество узлов:

17658

Время для завершения сетки (часы;минуты;секунды):

00:00:02

Имя компьютера:

STUDENT-5

Информация о решающей программе

Качество:

Высокая

Тип решающей программы:

Авто

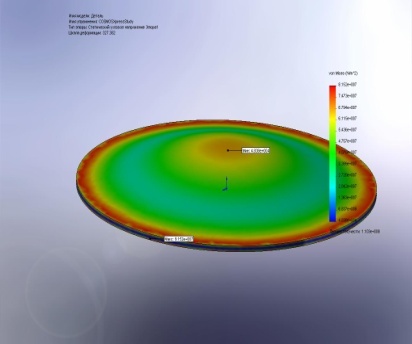

Результаты Напряжение

Имя

Тип

Мин

Место

Макс

Место

Эпюра1

VON: Напряжение Von Mises

48378.3 N/m^2

(-0.000524262 mm,

0.05 mm,

-0.00888614 mm)

8.15165e+007 N/m^2

(2.83868 mm,

0 mm,

-0.824038 mm)

Деталь-COSMOSXpressStudy-Напряжение-Эпюра1

JPEG

ВИД

При данном давлении наибольшее напряжение-в центре и по краям мембраны, наименьшее- на расстоянии 0, 05 мм от края

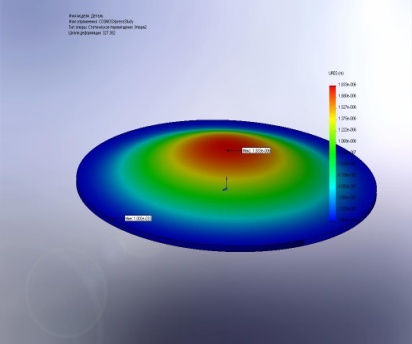

Перемещение

Имя

Тип

Мин

Место

Макс

Место

Эпюра2

URES: Результирующее перемещение

0 m

(2.59808 mm,

0.1 mm,

1.5 mm)

1.83272e-006 m

(-0.000524262 mm,

0.05 mm,

-0.00888614 mm)

Деталь-COSMOSXpressStudy-Перемещение-Эпюра2

JPEG

ВИД

При данном давлении перемещение также максимально в центре, именно там следует устанавливать передаточно-множительный механизм, для большей чувствительности прибора

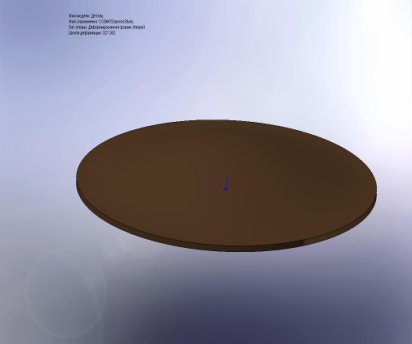

Деформация

Деталь-COSMOSXpressStudy-Деформация-Эпюра3

JPEG

ВИД

Для данного давления остаточная деформация также отсутствует
