Порядок выполнения работы
Ознакомиться с теоретической частью.
Создать область расчета для своего варианта .
Вариант |
Профиль |
1 |
NACA-21012 |
2 |
NACA-2418 |
3 |
NACA-2209 |
4 |
NACA-2214 |
5 |
NACA-2306 |
Угол атаки для всех случаев 10 град.
Выбрать модель ламинарного течения.
Задать граничные условия. Скорость на границе Inlet 50 м/с.
Увязать граничные условия с границами области расчета.
Выполнить генерацию расчетной сетки.
Построить плоскость для просмотра распределения скоростей газа, в векторном виде и используя заливку.
Построить, используя эту плоскость, распределения полного давления газа, используя заливку.
Построить, используя эту плоскость, распределения модуля скорости газа, используя заливку.
Для п.7-8 результаты сохранить в файл и распечатать (через каждую сотую ячейку). В файле должен быть указан номер подгруппы и приведен список студентов подгруппы
Написать выводы по работе.
Результаты лабораторной работы представлены ниже:

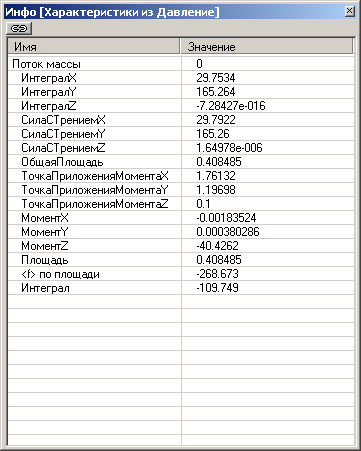

Таблица характеристик:
Распределение давления::
Распределение скорости:
