2.2 Светоизлучающие диоды
Принцип действия СИД основан на явлении электролюминесценции, то есть излучения света материалами под действием электрического поля. Излучение фотонов обеспечивается инжекционной электролюминесценцией. При протекании тока через p-n переход в прямом направлении наблюдается излучательная рекомбинация инжектированных не основных носителей. Наибольшее применение получили гетеропереходы.
Гетеропереход – переход, образованный между материалами со сходной кристаллической структурой, но обладающими разной шириной запрещенной зоны и показателями преломления.
СИД имеет трехслойную структуру: пассивные слои (1) и активный слой (2). В n-области свободные электроны занимают разрешенные уровни в зоне проводимости, а в p-области дырки занимают соответствующие уровни в валентной зоне (рисунок 2.9).
Структура сид Диаграмма прямо смещенного перехода
Распределение показателей преломления
Рисунок 2.9
В
плоскости контакта p-n
перехода возникает разность потенциалов
– потенциальный барьер, препятствующий
диффузии электронов в р-область и дырок
n-область.
При приложении прямого смещения
наблюдается односторонняя инжекция
электронов и дырок в активный слой.
Высокая концентрация носителей в
активном слое обеспечивается скачком
потенциала Е
на границе гетероперехода. В активном
слое наблюдается рекомендация носителей
с выделением избыточной энергии в виде
фотонов света. СИД функционирует на
основе спонтанного излучения и формирует
некогерентные волны с
.
Соотношение показателей преломления активного и пассивного слоев n2>n1 обеспечивает волноводный эффект и повышает КПД источника.
При разработке конструкций СИД необходимо уменьшать поглощение фотонов полупроводником и обеспечить эффективный ввод излучения в волокно.
Различают две структуры СИД: поверхностный СИД (рисунок 2.10) торцевой СИД (рисунок 2.11).
В поверхностном СИД – излучение выводится с поверхности активного слоя в перпендикулярной ему плоскости. Оптическое волокно («пиглейл») присоединяется к поверхности источника через специальную выемку в полупроводниковой подложке, что обеспечивает эффективный ввод мощности спонтанного излучения в световод.

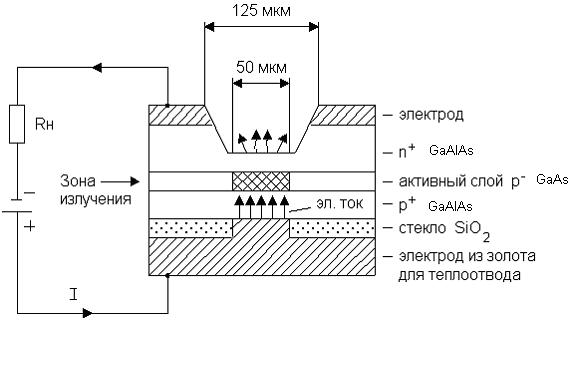

Рисунок 2.10 – Конструкция поверхностного СИД
В торцевом СИД – излучение выводится с одного торца активного слоя в параллельной к нему плоскости. Другой торец активного слоя выполняется в виде зеркала. Излучающий торец согласуется с ОВ линзовой системой.

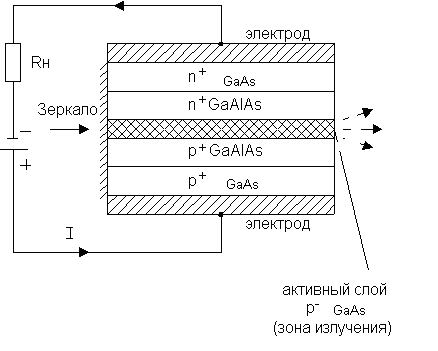

Рисунок 2.11 – Конструкция торцевого СИД
В суперлюминесцентных диодах (СЛД) последовательно действуют два процесса генерации света: первичное излучение возникает в результате спонтанной рекомбинации электронно-дырочных пар и вторичное - вынужденное излучение – является основой механизма усиления спонтанного излучения в активной среде. Активная среда в СЛД обладает высоким оптическим коэффициентом усиления, оптический резонатор в СЛД отсутствует и такой излучатель, в целом, можно рассматривать как однопроходный усилитель света. По конструкции СЛД соответствует торцевому СИД, но работает при более высоких токах инжекции от 50 до 100 мА.
