7. Специфика измерения активности препаратов альфа-излучения
Метод измерения активности препаратов альфа излучения аналогичен методу измерения активности препаратов бета-излучения. Однако имеются специфические особенности, вытекающие из свойств альфа-частиц.
1. Альфа-частицы имеют строго постоянную энергию в отличие от непрерывного энергетического спектра бета-частиц.
2. Пробеги альфа-частиц в веществе малы и прямолинейны.
Эти
особенности позволяют ввести единый
коэффициент, учитывающий геометрию
измерения и поглощение альфа излучения
слоем отделяющей среды. Обозначим
этот коэффициент
Рассмотрим тонкий препарат альфа-излучения, активность этого
препарата
обозначим
(расп/ед. времени).
Г
еометрия
измерения при проведении альфа
измерений показана на рис. 13.

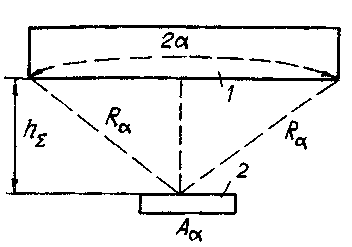

Рис.13.
Геометрия
измерений:
1 - детектор, 2 – источник.
- длина пробега
частиц
в слое отделяющей среды,
толщина
слоя отделяющей среды между препаратом
и детектором,
Детектором
могут быть зарегистрированы только
те альфа-частицы, которые испускаются
радиоактивным препаратом в пределы
телесного угла с раствором и
огибающей
равной
длине пробега альфа-частиц. Величина
телесного угла определяется по
соотношению:
(
75)
Число
альфа-частиц, вылетающих в единицу
времени в пределах телесного угла
определяется известным соотношением:
(76)
или
α-частиц/ед.вр. (77)
Искомый
коэффициент
равен отношению т.е.
(78)
Если препарат расположен близко к детектору так, что
.
Последнее соответствует геометрии
Обратное рассеяние альфа-частиц от подложки обычно не учитывается. Эффективность регистрации альфа-частиц имеющимися детекторами равна 100 %. Исходя из выше сказанного абсолютную активность тонких препаратов альфа-излучения, можно определить по соотношению:
расп./ед. вр. (79)
8. Измерение активности методом полного телесного угла. Особенности конструкции 4 π счетчика
Сущность метода состоит в том, что регистрируется каждая частица, испускаемая исследуемым источником, в полном телесном угле 4π . Счетная система с телесным углом 4π стерадианов может быть осуществлена размещением источника внутри фосфора сцинтилляционного счетчика, внутри газоразрядного счетчика, в слое фотоэмульсии и в некоторых других детекторах.
Для измерения абсолютной активности источников в геометрии 4π при помощи сцинтилляторов используются твердые кристаллы (стильбен, антрацен) или жидкие фосфоры. В этом случае радиоактивный источник либо вводится в состав вещества твердого сцинтиллятора, либо помещается в жидкий фосфор в виде порошка или погружается в него в тонкой фольге из целлюлозы. При расчете активности источника следует вводить поправки на разрешающую способность счетной системы, на фон, на неполный телесный угол, на поглощение излучения в пленке и потери счета, обусловленные статистикой фотоэффекта.
Недостатком метода полного телесного угла при использовании сцинтилляторов является сложность приготовления источника и сравнительно высокий уровень шумов фотоумножителей, регистрирующих сцинтилляции, что приводит к большим ошибкам при регистрации мягкого бета-излучения.
Метод измерения абсолютной активности источников с помощью газоразрядного 4π - счетчика является наиболее совершенным, так как в нем сочетаются следующие достоинства:
- низкий энергетический порог;
- большая скорость счета;
- высокая чувствительность;
- хорошая точность (1÷2%).
Кроме того, в большинстве случаев при измерении активности источника с помощью 4π-счетчика не требуется введения поправки на схему распада измеряемого изотопа, так как сопутствующее бета-распаду излучение (конверсионные и Оже-электроны, рассеянные бета-частицы, вторичные электроны от гамма- и рентгеновских лучей) не сосчитываются отдельно, а только увеличивают амплитуду первичного импульса на выходе детектора.
В
настоящее время широкое применение
получил 4π-счетчик
проточного типа (конструкции
Баранова-Полевого), представляющий
собой отполированный цилиндр с
внутренним диаметром ≈ 40 мм и высотой
≈ 40 мм, закрывающийся с торцов крышками
(рис. 14).

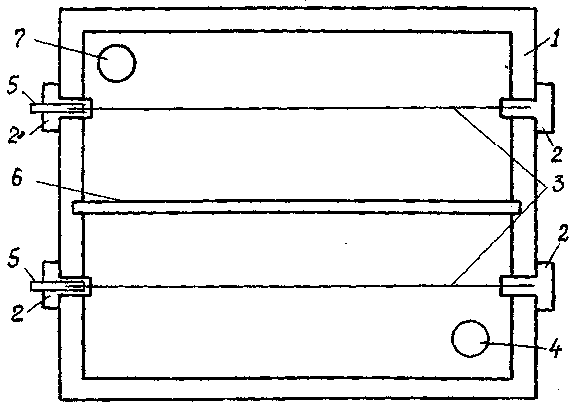

Рис.14. разрез 4π-счетчика: 1 - корпус счетчика, 2 - изоляторы, 3 -
нити счетчика, 4 - входное отверстие для протока газа, 5 - штекеры
для подачи высокого напряжения, б - рамка держатель с
источником, 7 - выходное отверстие для протока газа
На расстоянии ≈1/4 высоты от торцов по диаметру цилиндра натянуты параллельно и закреплены на изоляторах две вольфрамовые или молибденовые нити диаметром (15÷20) ·10-6 м. На половине высоты цилиндра имеются прорезь и внутренний кольцевой паз, в который плотно вставляется алюминиевая рамка-держатель с измеряемым источником.
В рабочем состоянии рамка-держатель делит объем счетчика на две половины: верхнюю и нижнюю. Такое расположение радиоактивного источника позволяет регистрировать все частицы, испускаемые источником внутри телесного угла 4π. Смена источников не нарушает режима работы счетчика.
Цилиндр, крышки и рамка-держатель являются катодом счетчика, который заземляется. Нити на выходе счетчика соединяются и служат анодом, на который через нагрузочное сопротивление подается высокое напряжение.
Около торцов цилиндра вмонтированы два штуцера для протока рабочего газа-наполнителя через счетчик. В качестве газа-наполнителя используются чистые инертные газы (неон, аргон и пр.) с различными гасящими добавками в виде органических соединений, но наиболее широкое применение нашел технический (промышленный) метан, поставляемый в баллонах под высоким давлением. После очистки от ряда мешающих примесей в качестве газа-наполнителя можно также использовать природный газ из коммунальной сети.
4π -счетчики могут работать в пропорциональной области, в режиме ограниченной пропорциональности и в гейгеровской области. Пропорциональная область используется при определении абсолютной активности источников по альфа-излучению. Измерение бета-активных источников целесообразно проводить в области ограниченной пропорциональности, так как в этом случае счетчик регистрирует без просчетов гораздо большие активности, чем при работе в гейгеровском режиме.
При измерении на 4π -счетчике источником может быть только твердый, практически невесомый образец. Абсолютная активность источника может быть определена с точностью ±1%. Однако такая точность достигается при условии учета следующих факторов:
- эффективности счетчика;
- поглощения частиц в подложке (пленке);
- поглощения частиц в материале источника (самопоглощения);
- эффекта электризации пленки.
На эффективность влияет величина газового усиления, прежде всего при работе в области ограниченной пропорциональности. Конструкция 4π-счетчика обеспечивает необходимое газовое усиление, что позволяет измерять активность изотопов с мягким бета-излучением.
Эффективность зависит от геометрии измерения источника, которая должна быть равна 4π стерадианам. Для выполнения этого условия необходимо, чтобы источник был плоским и не превышал в диаметре 5÷6 мм, а держатель его (подложка) был как можно более тонким (≈20 мкг/см2).
Чистота газа, наполняющего счетчик, также является важным условием, способствующим достижению максимальной эффективности, ибо в противном случае возникают ложные импульсы. При соблюдении всех условий эффективность 4π-счетчика будет равна ~100%.
Поглощение бета-частиц в подложке зависит от максимальной энергии бета-излучения измеряемого изотопа и толщины пленки. При толщине пленки, равной 10÷20 мкг/см2, и энергии спектра бета-излучения более 0,3 МэВ поглощение бета-частиц в пленке незначительно и поэтому не учитывается. При измерении активности бета-излучателей с меньшей максимальной энергией величина поправки может достигать нескольких процентов и должна обязательно учитываться. Величина поправки определяется экспериментально следующими двумя методами.
В первом методе поочередно производятся три измерения скорости счета источника:
скорость
счета в той половине счетчика, к которой
обращен источник, имп/мин;
скорость
счета в противоположной половине
счетчика, имп/мин;
скорость
счета при одновременной работе обеих
половин счетчика, имп/мин.
В
еличина
поправки на поглощение бета-частиц в
пленке
определяется из соотношения:
(80)
Истинная
скорость счета источника
т.е. число бета-частиц, излучаемых
источником в единицу времени (мин ),
определяется по формуле:
(81)
Данный
метод определения
применяется
в том случае, когда есть возможность
поочередного отключения верхней и
нижней половин счетчика.
Сущность
второго метода
определения
заключается в том, что производятся
два измерения скорости счета источника
в 4π-ой
геометрии: первое - измерение источника
на пленке в обычных условиях, второе -
измерение того же источника, но накрытого
сверху чистой пленкой такой же толщины,
что и пленка с источником.
И
стинная
скорость счета определяется по формуле:
(82)
г
де
-
скорость счета при первом измерении,
имп/мин.
- скорость счета при втором измерении,
имп/мин. Из формул (81) и (82) следует, что
поправка на поглощение излучения будет
равна:
(83)
Самопоглощение бета-частиц в материале источника является основным фактором, влияющим на точность измерения активности с помощью 4π-счетчика. Влияние эффекта самопоглощения становится более существенным по мере того, как энергия бета-излучения уменьшается.
Учет самопоглощения ведется в основном двумя методами:
- стремятся готовить однородные, невесомые, легковоспроизводимые источники из радиоактивных материалов, в которых эффект самопоглощения минимален и им можно пренебречь;
- экспериментально определяется величина самопоглощения в источнике, как функция его толщины.
Получение однородных источников с минимальным поглощением бета-излучения зависит от химического соединения, в которое входит измеряемый радиоактивный изотоп, от способа обработки поверхности пленки и метода нанесения на пленку радиоактивного изотопа.
В
случаях, когда не удается изготовить
источники с минимальным самопоглощением,
производится экспериментальная оценка
величины самопоглощения. Для этого
готовится серия источников различной
толщины, но одинаковой активности, на
4π-счетчике
определяется скорость счета в зависимости
от толщины источника. Затем
рассчитывается относительная удельная
активность источника
(счетность на единицу веса образца),
которая рассматривается как функция
толщины источника
и строится зависимость
(рис. 15).

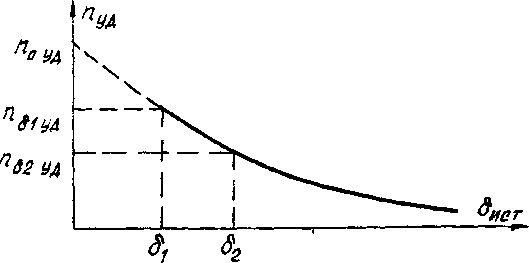

Рис.15. Самопоглощение бета-нзяучеяая в материале источника
Экстраполяция
кривой
к нулевой толщине источника дает
абсолютную удельную активность,
а при толщине
-
удельную активность
(при
т.д.).
Поправка на самопоглощение бета-частиц
,...
для данной толщины источника определяется
как отношение:
(84)
В
еличина
коэффициента самопоглощения может
быть также рассчитана по формуле:
(85)
где
-
толщина источника, мг/см2;
-
слой половинного ослабления излучения,
мг/см2.
При толщине источника ~ 100 мкг/см2 и энергии спектра бета-излучения более 0,5 МэВ поглощение бета-частиц в материале источника незначительно и может не учитываться.
П
осле
определения поправочных коэффициентов
абсолютная активность источника
рассчитывается по формуле:
(86)
где
-
абсолютная активность источника,
расп/мин;
-
зарегистрированная 4π-счетчиком
скорость счета от источника,
исправленная на разрешающее время и
фон, расп/мин;
-
поправка на поглощение бета-частиц в
пленке;
-
поправка на самопоглощение бета-частиц.
Метод проточного газоразрядного 4π -счетчика в настоящее время является наиболее точным методом измерения абсолютной активности.
