Задание №3 р асчет формы и спектра сигналов при нелинейных преобразованиях
К нелинейному элементу (полупроводниковому диоду) приложено напряжение, имеющее постоянную и переменную составляющие
u(t) = U0 +Um ∙ cos ωt
В расчетном задании используется кусочно-линейная аппроксимация ВАХ нелинейного элемента. При u(t)<U1 (U1 – пороговое напряжение) диод смещен в обратном направлении и не пропускает ток, его сопротивление Rд стремится к бесконечности. При u(t)≥U1 диод смещен в прямом направлении и его ток линейно зависит от приложенного напряжения. Наклон ВАХ нелинейного элемента характеризуется крутизной S = ∆I/∆U [мА/B]. Величина, обратная крутизне, является сопротивлением диода в прямом направлении Rд = 1/S.
Исходные данные
номер группы №гр=026 (abc), номер студента по журналу №ст=14 (km);
постоянная составляющая входного сигнала U0 = 0,5 [B], пороговое напряжение нелинейного элемента U1 = 1 [B];
амплитуда переменной составляющей входного напряжения
Um = 1 +0,1c = 1,6 [B];
крутизна ВАХ нелинейного элемента S = c + №ст = 20 [мА/В];
период колебаний переменной составляющей входного напряжения
T = №ст = 14 [мкс], частота ω = 0,45∙106
Требуется:
рассчитать угол отсечки ϴ, в радианах и градусах
cosϴ = (U1 – U0)/Um = (1-0,5)/1,6 = 0,3125
ϴ = arcos 0,31 = 71,94° = 1,26 рад.;
рассчитать амплитуду тока диода
Im = S∙Um∙(1-cosϴ) = 20∙10-3∙1,6∙0,69 = 22,08 [мА];
записать выражение для мгновенного значения тока
i(t) = (Im/(1-cosϴ))∙(cos ωt - cosϴ) = (22,08∙10-3/0,69)∙(cos( 3,14∙106 )– 0,31) = 0,032∙cos (0,45∙106 t)– 0,00992;
вычислить постоянную составляющую тока
I0 = Im∙((sinϴ - cosϴ)/π(1 – cosϴ)) = 22,08∙10-3∙((0,95-1,26∙0,31)/(3,14∙0,69)) = 5,7 [мА];

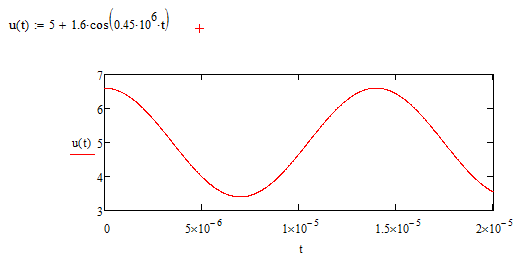

изобразить временные диаграммы напряжения u(t)и тока i(t):
вычислить амплитуду первой гармоники тока
Im1 = Im∙((ϴ - sinϴ∙cosϴ)/π∙(1-cosϴ)) = 22,08∙10-3∙((1,26-0,95∙0,31)/(3,14∙0,69)) = 9,86 [мА];
используя общее выражение для n – ой гармоники тока
Imn = Im∙((2(sinϴ∙cosϴ - n∙cos(n∙ϴ)∙sinϴ)/(π∙n∙(n2 – 1)∙(1-cosϴ)))
Im2 = 22,08∙10-3∙(((2(0,95∙0,31 - 2∙(-0,81)∙0,95))/12,9996 )= 6,172 [мА];
Im3 = 22,08∙10-3∙(((2(0,29 - 3∙(-0,8)∙0,95))/51,998) = 2,18 [мА];
Im4 = 22,08∙10-3∙(((2(0,29 - 4∙0,32∙0,95))/129,996) = -0,3 [мА];
Im5 = 22,08∙10-3∙(((2(0,29 - 5∙0,9999∙0,95))/259,992) = -0,75 [мА];
По полученным данным построить диаграмму спектра тока нелинейного элемента
Используя вычислительные возможности программы MathCAD, построить временную диаграмму тока для первых пяти гармоник
i(t) = I0 + Im1∙cos ω1t + Im2∙cos 2ω1t + Im3∙cos 3ω1t + Im4∙cos 4ω1t + Im5∙cos 5 ω1t
i(t) = 5,7 + 9,86∙cos 0,45∙106 t+6,172 ∙cos 2∙0,45∙106 t+ 2,18∙cos 3∙0,45∙106 t-0,3∙cos 4∙0,45∙106t– 0,75∙cos 5∙0,45∙106
Временные диаграммы для кождой гармоники:
Заключение :
Данная курсовая работа помогает закрепить знания о переходных процессах в электрических цепях и наглядно увидеть физическую природу явления. В результате проделанной работы были практически рассчитаны начальные и конечные значения всех токов и напряжений в цепи,и построены графики изменения токов и напряжений, а так же графики функций переходной и импульсной характеристик.
При переходных процессах могут возникать большие перенапряжения, сверхтоки, электромагнитные колебания, которые могут нарушить работу устройства вплоть до выхода его из строя. С другой стороны, переходные процессы находят полезное практическое применение, например, в различного рода электронных генераторах. А значит проделанная работа имеет не только теоретическую ценность, но и не малое значение при расчете той или иной конкретной практической задачи.
