Лабораторна робота № 4

Тема: Дослідження роботи оперативного запам'ятовуючого пристрою (ОЗП).

Мета: вивчити роботу оперативного запам'ятовуючого пристрою К155РУ2 в режимах запису і зчитування тформаци, дослідити часові параметри інтегральної схеми.

Припади і матеріали:

1. Макети модулів мікросхеми К155РУ2

2. Джерело живлення на 5В

3. 3' еднувальні провідники

Список рекомендованої літератури:

1 .Интегральные микросхемы и их зарубежные аналоги: Справочник. Том2./А. В. Нефедов. - М.:ИПРадиоСофт, 1998г. - 640с.:ил.

2.Отечественные микросхемы и зарубежные аналоги Справочник.Перельман Б.Л.ДПевелев В.И. "НТЦ Микротех", 1998г.,376 с. - 18ВМ-5-85823-006-7.

Теоретичт відомості

Комп'ютерна пам'ять (англ. memory,storage) -функціональна частина ЕОМ, призначена для прийому, зберігання та видачі даних.

Класифікація запам'ятовуючих пристроїв адресного типу (тобто з прямою адресацією комірок), представлена на схемі 1:

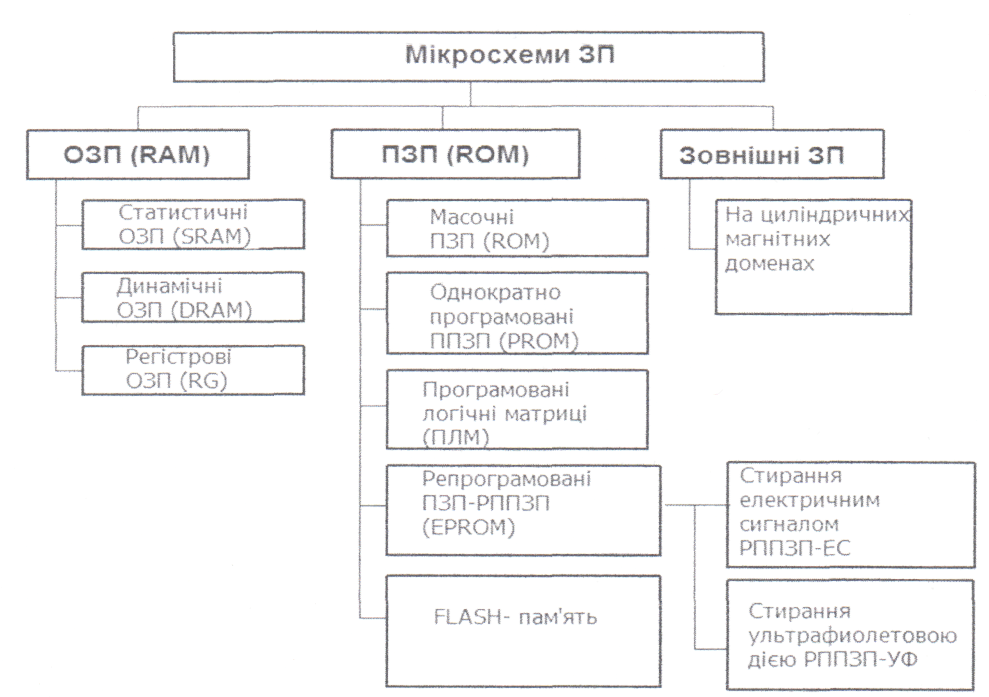

С хема 1. Класифікація мікросхем адресних запам'ятовуючих пристроїв

У статичних ОЗП в якості елементів пам'яті (ЕП) використовуються статичні тригери на біполярних або МДН-транзисторах. Найбільшу швидкодію мають ОЗП на ТТЛШ-елементах, але у них вище енергоспоживання.

Динамічні ОЗП сформовані з ЕП на основі напівпровідникових конденсаторів. Тому вони вимагають періодичного (через 2 мс) регенерації вмісту. Мають велику емність на одну БІС у порівнянні з ОЗП статичного типу. На час регенерації доступ до ОЗП блокується.

Регістрові ОЗП характеризуються найвищою швидкодією. Це можуть бути як окремі мікросхеми, так і набори регістрів всередині ВІС мікропроцесора або контролерів. Регістрові ОЗП іноді називають сверхоперативними ЗП або внутрішньою пам'яттю процесора.

Масочш ПЗП характеризуються тим, що шформащя записуеться в них однократно в процесі виготовлення шляхом перемикання перемичок в мюцях перетину рядк!в 1 стовпщв в матриц! накопичувача.

Для однократно програмованих ПЗП запис інформації виконує користувач на спеціальному пристрої - программатор шляхом подачі адрес і імпульсів запису даних (бітів). Електричні сигнали перемикання перемички в ЕП в матриці накопичувача.

ПЛМ являють собою варіант ПЗП, в яких запрограмовані (або програмуються користувачем) лопчні функції (правила перетворення) для вихідних сигналів за значениями вхідної інформації - адрес комірок або адрес функції.

Репрограмовані ПЗП, виконані на основі спеціальних МДП-транзисторів, які змінюють стан провідності під впливом електричного імпульсу, і зберігають цей стан тривалий час. Програмування РППЗУ повинно виконуватися не в робочий обчислювальної системи, а за допомогою спеціальних пристроїв - программатор ПЗП. Такі пристрої можуть сполученої з ПЕОМ, що дозволяє автоматизувати процес запису програми в мхкросхеми пам'яті. Репрограмовані ПЗП відрізняються способом стирания інформації - за допомогою електричних імпульсів від програматора або під впливом спеціального ультрафіолетового випромінювання.

В останні роки знайшли широке застосування мікросхеми Flash-пам'яті (Flash-ПЗП). Відмінна особливість таких мікросхем - можливість запису інформації в процесі роботи обчислювальної системи, в якій вони встановленч (те як в ОЗП), але збереження інформації при відключенні живлення, як у ПЗП. Такі мжросхеми часто називають «електронним диском на кристалі».

У запам'ятовуючих пристроях на ЦМД використовується ефект локального перемагнічування мікронних областей в тонких магнітних плівках. Переваги ЦМД - висока завадостійкість, перешкодозахищеність і надійність, високу швидкодію, відсутність електромеханічних частин (що характерно для зовнішних накопичувачів ПЕОМ). Пам'ять на ЦМД використовується в бортових спещалізованих обчислювача в жорстких умовах експлуатації.

Розглянемо принцип роботи швидкісного ОЗП РУ-2 з ємністю роботи 64 біти(К155РУ2)(рис. 1).

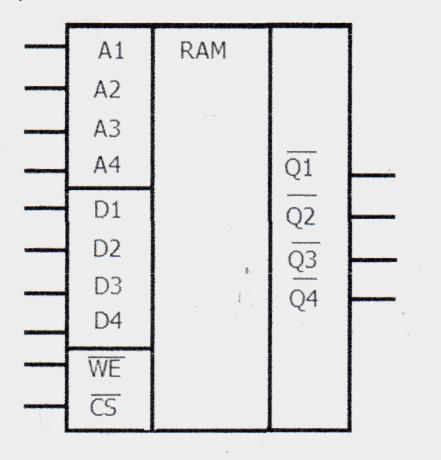

Рис. 1 Умовно-графічна схема ОЗП РУ-2

Дані в ОЗП можна записувати і зчитувати, при цьому інформація не руйнується. Комірки в ОЗП РУ2 організовані у вигляді матриці, що має 16 рядків і 4 стовпці, що відповідає логічній організації 16 слів по 4 біти кожне. Матриця мае адресний дешифратор В8, який приймае 4-розрядний код адреси А1-А4 і вибирає за допомогою одного зі своїх 16 виходів необхідне 4-розрядне слово. 4 входи даних D1-D4 мають вхід дозволу запису . Кожний вихід має відкритий колектор, що спрощує з'єднання декількох ОЗП

РУ2 у більш складній матриці. Дані на виходах інвертовані відносно вхідних даних. Якщо вибрано режим запису, то входи і виходи мають комплементарні коди.

1. Для запису сигналів необхідно встановити напругу низького рівня на

входах керування - вхід дозволу запису, - вхід доступу до необхщної мікросхеми пам'яті (умовна назва - вхід вибору кристалу). Код адреси повинен бути зафіксований.

2. Для зчитування даних з ОЗП після фіксацій адресних даних на

вхід подають напругу високого рівня, а на вхід - низького. В режимі зчитування вибрані комірки пам'яті доступні для прийому даних, лопчні сигнали на входах необхідно зафіксувати при перемиканні рівнів напруги на

входах та .(див таб.1)

Таб. 1. Режит роботи ОЗП РУ-2
