ЗМІСТ

1. Лабараторна робота №1……………………………………………….2

2. Лабараторна робота №2…………………………………………….....5

3. Лабараторна робота №3……………………………………………….9

4. Лабараторна робота №4……………………………………………….11

5. Лабараторна робота №5-6……………………………………………..15

Лабораторна робота № 1

Тема: Дослідження мультиплексора К155КП1

Теоретичні відомості

Мультиплексори (рис. 1) відносяться до пристроїв комутування цифровоїінформації. Вони здійснюють комутацію одного з декількох інформаційних входів х_і до одного виходу у. Мультиплексори мають декілька інформаційних входів, адресні входи, вхід дозволу мультиплексування (стробуючий вхід) та один вихід.

К

Рисунок 1. Мультиплексор 4-1; а-схема;б-умовне позначення

ожному з інформаційних входів мультиплексора відповідає номер, який називається адресою, двійкове число якого подається до адресних входів. Число інформаційних входів n_інф і число адресних входів n_адр, зв'язані співвідношенням: n_адр=2ⁿ _інф. Адресний дешифратор D1, перетворює двійковий код у десятковий для керування

роботою мультиплексора. В залежності від комбінації стану адресних входів а₁ та a₂ на

одному з чотирьох виходів дешифратора з'являється одиничний потенціал, який дає дозвіл -на спрацьовування відповідної схеми І (D2…D5).

Наприклад, при адресному числі 01, коли а₁= 1 та а₂= 0, на виході 1 дешифратора D1 установлюється рівень логічної одиниці, а на всіх останніх - нульовий. Тому логічний елемент DЗ має дозвіл на спрацьовування.

Якщо при цьому на інформаційному вході х₁ діє логічна одиниця, то на виході D3 установлюється 1, а при х₁=0 на виході логічного елемента D3 буде теж нульовий потенціал. При цьому, незалежно від стану інформаційних входів х₀, х₂, х₃, на виході логічного елемента АБО D6 інформація повторює стан х₃,. Якщо активізований вхід дозволу Е=1, то на виході мультиплексора y з'являється 1 або 0 в залежності від значення х₁

Функціонування мультиплексора описується таблицею істинності

Адресні входи		Керуючий вхід Е	Вихід y
а1	а2
Х 0 1 0 1	Х 0 0 1 1	0 1 1 1 1	0 Х0 Х1 Х2 Х3

При нульовому керуючому сигналі Е=0 зв'язок між інформаційними входами Х₀

та виходом у відсутній. Тому незалежно (позначка "X") від стану адресних входів а₁ та а₂ вихід у нульовий. При Е=1 на вихід передається логічний рівень того з інформаційних входів Х_і номер якого i заданий на адресних входах.

Логічний вигляд мультиплексора 4-1 має вигляд

у =( )

Мультиплексори мають різне число входів, починаючи з 2. Деякі мультиплексори мають комплементарний вихід (прямий у та інверсний У). При комутації багаторозрядних слів використовують декілька мультиплексорів, виходи яких з'єднуються за схемою АБО. Для цієї мети випускаються декілька однотипних мультиплексорів в одному корпусі.

Рисунок 2. Мікросхема К155КП1

1 – вхід інформаційний D7; 2 – вхід інформаційний D6; 3 – вхід інформаційний D5; 4 – вхід інформаційний D4; 5 – вхід інформаційний D3; 6 – вхід інформаційний D2; 7 – вхід інформаційний D1; 8 – вхід інформаційний D0; 9 – стробуючий вхід;

10 – вихід; 11 – вхід адресний F;

12 – загальний; 13 – вхід адресний E; 14 – вхід адресний B;

15 – вхід адресний A; 16 – вхід інформаційний D15; 17 – вхід інформаційний D14; 18 – вхід інформаційний D13; 19 – вхід інформаційний D12; 20 – вхід інформаційний D11; 21 – вхід інформаційний D10; 22 – вхід інформаційний D9; 23 – вхід інформаційний D8; 24 – напруга живлення;

Мікросхема К155КП1 (рис. 2) представляє собою селектор-мультиплексор даних на 16 каналів із стробуванням. Дозволяє за допомогою чотирьох адресних входів А-Р передати дані які надходять на один з входів D0-D15 до виходу Y. Якщо на вхід дозволу С подана напруга високого рівня, то на виході Y також з'явиться високий рівень незалежно від адреси інших входів. Напруга низького рівня на вході С дозволяє проходження даних від входів D0-D15.

1

Рисунок 3. Мікросхема К155КҐП2

– вхід дозволу V1; 2 – вхід вибірки розряда S2; 3 – вхід інформаційний A3; 4 – вхід інформаційний A2; 5 – вхід інформаційний A1; 6 – вхід інформаційний A0; 7 – вихід A;

8 – загальний;

9 – вихід D; 10 – вхід інформаційний D0; 11 – вхід інформаційний D1; 12 – вхід інформаційний D2; 13 – вхід інформаційний D3; 14 – вхід вибірки розряда S1; 15 – вхід дозволу V2; 16 – напруга живлення;

М

Рисунок 4. Мікросхема К155КП5

ікросхема К155КП2 (рис. 3) представляє собою здвоєний селектормультиплексор 4-1 із загальними входами вибору даних і роздільними входамистробування. При високому рівні напруги на вході стробування V відповідний вихід А/D встановлюється в стан низького рівня напруги, в іншому випадку на вихід надходить інформація від обраного входами S1, S2 інформаційного входу А/D0-А/D3. 1 – вхід X5; 2 – вхід X4; 3 – вхід X3; 4 – вхід X2; 5 – вхід X1; 6 – вихід Y; 7 – загальний; 8 – вхід X11; 9 – вхід X10; 10 – вхід X9; 11 – вхід X8; 12 – вхід X7; 13 – вхід X6; 14 – напруга живлення;

Мікросхема К155КП5 (рис. 4) представляє собою селектор-мультиплексор на вісім каналів. Він дозволяє комутувати дані від восьми входів на загальну вихідну лінію.

Практична частина

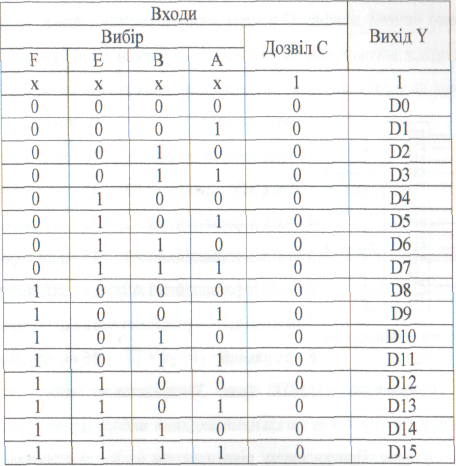

П ід час виконання роботи ми отримали таблицю істинності для К155КП1 зображену нижче.

Висновок: під час виконання даної роботи ми дослідили мультиплексор і практично отримали таблицю його істинності й порівняли її з теоретичною.

Використана література

1. Интегральньїе микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В.

Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

2. Отечественньїе микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦМикротех", 1998г.,376 с.

Лабораторна робота № 2

Тема: Дослідження демультиплексора-дешифратораК155ІДЗ

Теоретична частина

Д емультиплексор (рис. 1) відноситься до пристроїв комутування цифрової інформації. Він здійснює комутацію одного інформаційного входу до одного з декількох виходів, адреса якого задана. Демультиплексор має один інформаційний вхід, декілька виходів та адресні входи.

Таким чином, на приймальному кінці мультиплексованої магістралі потрібно виконати зворотню операцію демультиплексування. Демультиплексор можна реалізувати на дешифраторі з n-входами, в якому вхід дозволу Е використовується як інформаційний. Якщо для побудови схеми демультиплексора використати дешифратор без входу дозволу Е, то необхідно мати m двовхідних логічних елементів 21.

В ходи дешифратора а₁, а₂ є адресними. Тому в залежності від адресного числа лише на одному з виходів дешифратора з'являється логічна одиниця, яка дає дозвіл до

спрацювання лише одного з чотирьох кон'юкторів D2...D5.На другі входи кожного кон'юктора надходить шина сигналу х.

В

Рисунок 1. Демультиплексор 1-4 на базі дешифратора D1 та логічних елементів 2I D2…D5 (без входу дозволу); а-схема; б-умовне позначення

хідна інформація відтворюється на виході одного з чотирьох логічних елементів D2...D5, який одержав дозвіл по другому адресному входу.

Можна виконати синхронний Демультиплексор, якщо використовувати три-входові логічні елементи 3І і на третій вхід подати синхросигнал або сигнал дозволу від зовнішнього джерела.

Функціонування демультиплексора 1-4 відбивається таблицею істинності.

Дешифратор або декодер — логічний пристрій, який перетворює код числа, що поступило на вхід, в сигнал на одному з його виходів.

Т ипи можливих перетворень перетворень:

1. Двійковий вхідний код у десятковий вихідний.

2.2–10 вхідний код у десятковий вихідний.

3.2–10 вхідний код у двійковий вихідний.

4.Двійковий вхідний код у 2-10 вихідний код.

5

Рисунок 2. Дешифратор 3на 8

.2-10 вхідний код у код 7 семисегментного індикатора.

6. Двійковий код в код Грея.

Р

Рисунок 3. Умовне позначення ІМС К155ІД3. 1-11-виходи Y1-Y11;3-17-виходиY12-Y16; 12-загальний; 18,19-стробувальні входи; 20-23-інформаційні входи.

озрізняють дешифратори першого та другого роду:

1. Дешифратори першого роду реалізують систему функцій, кожна з яких приймає одиничне значення при відповідному одиничному значенні вхідного слова.

2. Дешифратори другого роду реалізують систему функцій, кожна з яких приймає одиничне значення при визначених діапазоних вхідного слова.

Мікросхема К155ІДЗ (рис. 3) має чотири адресних входи 1,2,4,8, два інверсних входи стробування S, об’єднаних за І, і 16 виходів 0-15. Якщо на обох входах стробування логічной 0, на тому з виходів, номер якого відповідає десятковому еквіваленту вхідного коду (вхід 1 - молодший розряд, вхід 8-старший), буде логічний 0, на інших виходах - логічна 1. Якщо хоча б на одному з входів стробування S логічна 1, то незалежно від станів входів на всіх виходах мікросхеми формується логічна 1. (Робота DС дозволяється тільки за умови W₀ = W₁ = 0. При інших комбінаціях сигналів W робота DС заборонена.)
