5. Конструкционное решение.
1) Конструктивная схема здания продольно стеновая. Пространственная жесткость здания обеспечивается совместной работой наружных и внутренних стен с плитами перекрытия, анкеровкой и замоноличиванием швов.
2) Фундаменты
В проекте использован ленточный сборный железобетонный вид фундаментов, состоящий из фундаментных плит:
ФП 16-8 – 8 шт.
ФП 16-24 – 10 шт.
ФП 16-12 – 5 шт.
ФП 12-24 – 3 шт.
ФП 12-12 – 1 шт.
ФП 12-8 – 1 шт.
ФП 10-24 – 2 шт.
ФП 10-12 – 1 шт.
фундаментных блоков:
ФБС 3-9 – 10 шт.
3) Наружные стены толщиной 750 мм, четырехслойные из керамического пустотелого кирпича. Наружный лицевой слой – кладка из керамического пустотелого кирпича – 120 мм. Второй слой - утеплитель из минераловатных плит толщиной 100 мм. Третий слой - несущая стена из керамического пустотелого кирпича на растворе М75, толщиной 510 мм. Внутренний слой- штукатурка из ц/п р-р – 20 мм
4) Внутренние стены толщиной 380 мм из керамического полнотелого кирпича. Кладка ведется на растворе марки М100.
5) Перегородки сборные гипсокартонные по металлическим каркасам толщиной 100 мм.
6) Перегородки санузлов из керамического пустотелого одинарного кирпича М100 на растворе М50, толщиной 120мм.
7) Перемычки
Использованы железобетонные брусковые перемычки ненесущего типа сечением 120x190 мм, железобетонные брусковые усиленные перемычки сечением 250x190 мм.
8) Перекрытия
Перекрытия по Ж/Б многопустотным плитам.

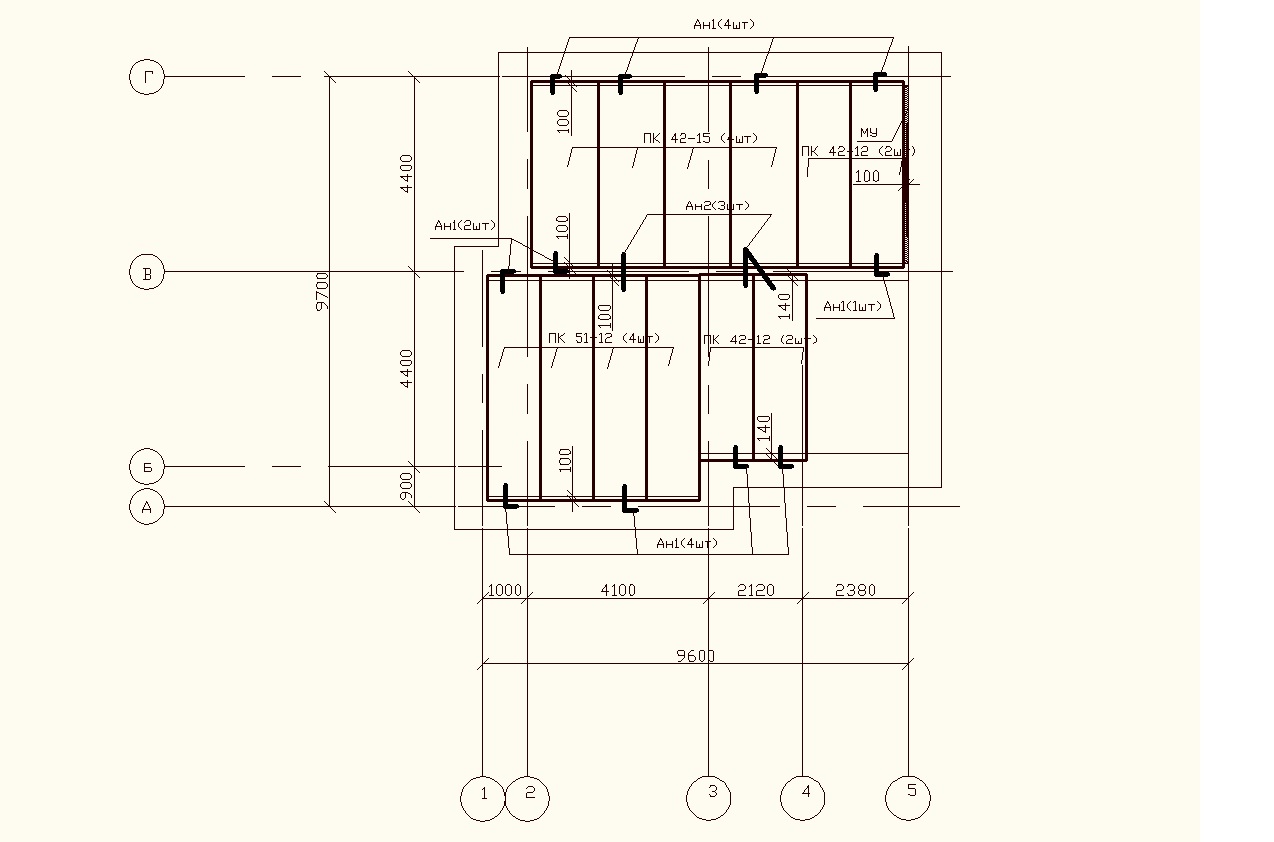

Приложение 1: Раскладка плит перекрытия.
9) Лестница.
В проекте использована деревянная двухмаршевая лестница с шириной марша 2280мм. Расстояние между маршами 100 мм. Ширина лестничной клетки 1040 мм. Марши: проступь=275 мм, подступенок=175 мм
Смотри приложение 1.
8)Крыша – с холодным чердаком и неорганизованным водостоком. Двухскатная. Несущие конструкции выполнены из дерева.
Кровля из пазовой штампованной черепицы 330 x 160мм уложенная на деревянную обрешотку 50 x 50 мм с шагом 330 мм.
В качестве утеплителя в чердачном перекрытии используется XPS Технониколь 35-250.
Заполнение оконных и дверных проемов.
Приложение 3.
Приложение 4.
6. Наружная отделка здания.
Кладка выполнена из отборного кирпича объемного окрашивания с расшивкой швов. Стены здания оштукатуриваются и отделываются облицовочным камнем. Цоколь оформляется декоративной плиткой. Отмостка покрывается асфальтобетоном.
7. Внутренняя отделка здания.
Помещение |
Пол помещения |
Потолок |
Стены и перегородки |
Жил. комн. |
Доска паркетная на клеящей мастике |
Окраска водоэмульсионным составом по подготовленной поверхности. |
Отделываются штукатуркой и оклеиваются обоями |
Коридоры |
Доска паркетная на клеящей мастике |
Окраска водоэмульсионным составом по подготовленной поверхности. |
Отделываются штукатуркой и оклеиваются обоями |
Кухня |
ПВХ - линолеум на тканевой подоснове марки Д |
Окраска водоэмульсионным составом по подготовленной поверхности. |
Облицовка стен керамической плиткой на высоту 1,6м, выше - штукатурка |
Санузлы |
Керамическая плитка на плиточном клее |
Клеевая побелка по подготовленной поверхности |
Керамическая плитка на приточном клее |
Хоз. помещ. |
ПВХ - линолеум без подосновы |
Окраска водоэмульсионным составом по подготовленной поверхности. |
Оклейка обоями по подготовленной поверхности. |
