1.5. Определение надежности обработки деталей без брака.
Надежность обеспечения требуемой точности технологической операции характеризуется коэффициентом запаса точности , который определяется по формуле:
,
где Т- величина поля допуска,
- фактическое поле рассеяния.
При <1 брак деталей является весьма вероятным. Когда >1 – обработка деталей при соответствующей настройке станка может быть осуществлена без брака. Если >1,2 процесс обработки считается надежным.
Для нашего примера коэффициент запаса точности технологического процесса токарной обработки наружной поверхности равен:
(22)
т.е. брак деталей возможен.
При рассеянии размеров, подчиняющемся закону нормального распределения, обработка деталей без брака может быть осуществлена при условии 6<T. (при настройке станка, обеспечивающей совмещение вершины кривой распределения с серединой поля допуска). Если станок настроен так, что середина поля рассеяния размеров Di партии обработанных деталей не совпадает с серединой поля допуска Dдоп(ср) или смещается при обработке, то для рассматриваемого момента времени условие обработки без брака можно представить в следующем виде:
,
(22)
где ΔН –погрешность (смещение) настройки станка, равная:
(23)
Причем, при расчете по формуле (23) величину ΔН принимают положительной при смещении вершины кривой распределения вправо от середины поля допуска и отрицательной в противном случае.
Погрешность (смещения) настройки станка представляет собой постоянную или переменную систематическую погрешность, которая для всех деталей рассматриваемой партии остается неизменной, либо закономерно изменяется от детали к детали (например, при износе режущего инструмента).
Если при значениях коэффициента запаса точность >1,2 условие (22) не выполняется, требуется вмешательство наладчика.
1.6. Расчет количества вероятного брака.
В тех случаях, когда условия (21) и (22) не выполняются и брак деталей становится возможным, можно вычислить вероятное количество годных деталей. Для этого учитывая, что вся площадь под кривой распределения равна 1, необходимо найти площадь, ограниченную кривой и отрезками ординат, соответствующим полю допуска Т. Эта площадь находится интегрированием кривой на отрезке поля допуска Т.
Для расчета вероятного количества годных деталей при нормальном законе распределения используется функция Лапласа:
(24).
Значения этой функции табулированы в зависимости от параметра t и приведены в приложении 1. Величина t представляет собой нормированный параметр распределения и называется коэффициентом риска, величина которых определяется по формулам:
(25)
Здесь ХА и ХВ – часть поля
допуска от
(Dср)
до соответствующей границы поля допуска
В случае симметричного расположения поля рассеяния относительно поля допуска имеет место:
ХА = ХВ=Х0=0,5Т.
При наличии погрешности (смещении) настройки станка, равной:
ХА =0,5Т+ΔН; (27)
ХВ =0,5Т-ΔН; (28)
В зависимости от коэффициента риска tА и tВ по таблицам (приложение 1.) определяют значения функции Лапласа Ф(tА) и Ф(tВ) в долях единиц или в процентах, получаем соответственно процент годных деталей, которые попали в заштрихованные зоны А и В площади кривой распределения Общее количество вероятного брака в процентах рассчитывают по формуле:
(29)
Количество деталей в процентах, вышедших за пределы поля допуска влево и вправо по оси абсцисс (детали слишком малого и чрезмерно большого размера), могут быть определены по площади, занимаемым соответственно зонами А1 и В1.
(30)
(31)
В нашем случае погрешность (смещение) настройки станка вычисляется по формуле:
По таблице значений функции Лапласа (приложение 1)получаем:
Ф(tА)=0,4726 ; Ф(tВ)=0,4878;
Следовательно, процент годных деталей, попавших в зоны А и В площади кривой распределения, составит соответственно 47,26 и 48,78., а общее количество вероятного вычисляемое по формуле (29) составит:
При этом количество деталей с размерами меньше допускаемых (неисправимый брак для наружных поверхностей) составит (формула 30):
Порядок выполнения работы.
Изучить теоретическую часть настоящих методических указаний с приведенным вариантом расчета.
Получить результаты размеры деталей выборки, количество которых в выборке устанавливается преподавателем.
Определить величину поля рассеяния действительных размеров (размах R) по формуле 1.
Найти число интервалов разбиения К (формула 2.).
Рассчитать ширину интервала Δh (Формула 3).
Составить таблицу распределения размеров деталей по форме табл.2.

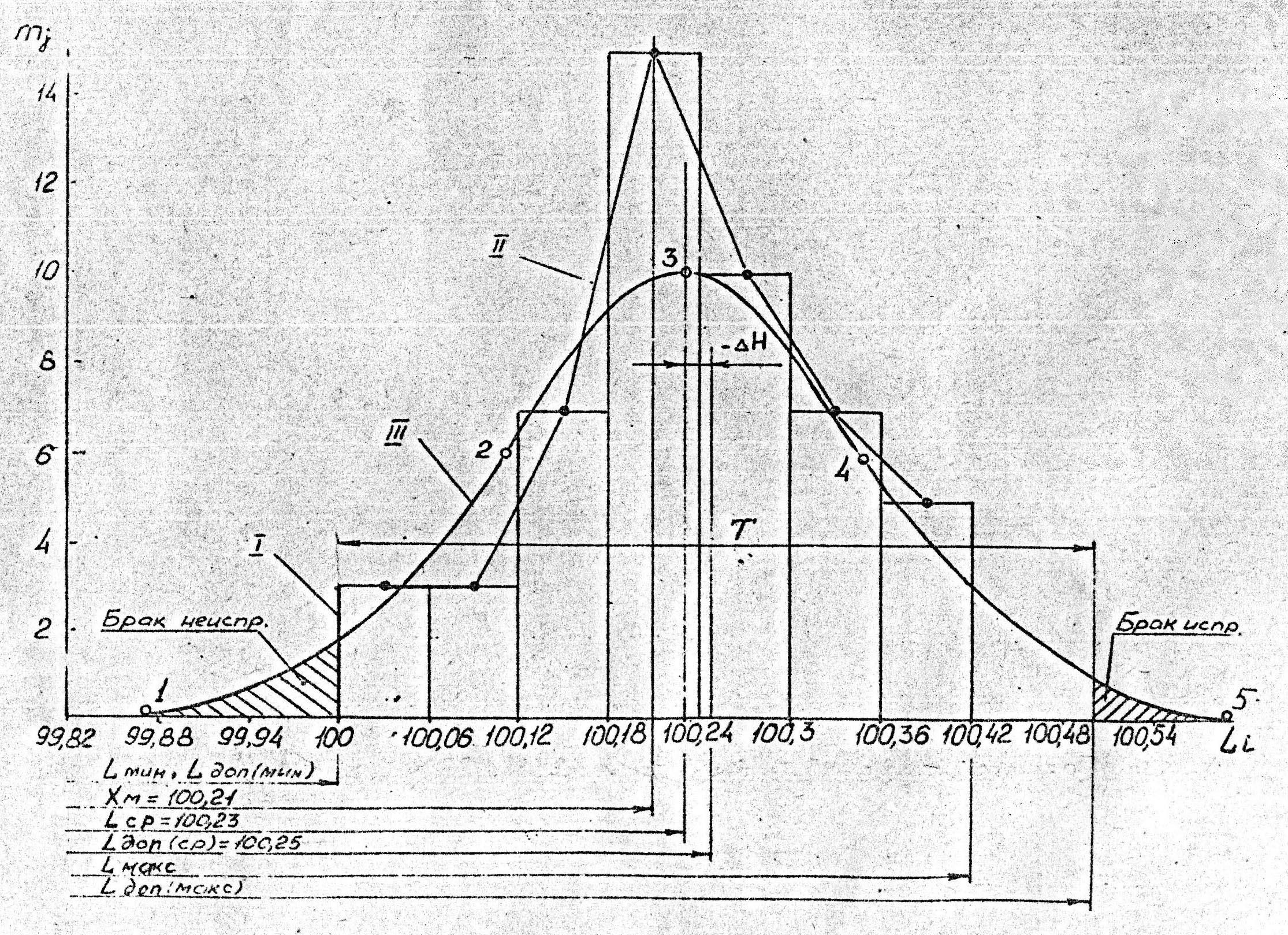

Построить гистограмму распределения случайных величин (рис. 1)
Рассчитать среднее арифметическое значение действительных размеров Dср и эмпирическое (выборочное) среднее квадратичное отклонение S (формулы 6 и 8).
Определить значение теоретического среднего квадратичного отклонения . (табл.3.и формула 12).
Найти величину фактического поля рассеивания (формула 13).
Построить в масштабе теоретическую кривую распределения, находя координаты характерных точек кривой по формулам (14-20).
Определить надежность обеспечения требуемой точности технологической операции, рассчитывая коэффициент запаса точности (формула 21).
Нанести на график поле допуска Т и заштриховать области, ограниченные теоретической кривой распределения и осью абсцисс, характеризующие плотность распределения размеров, выходящих за границы поля допуска (рис.1.)
Найти погрешность (смещение) настройки станка ΔН (формула 23) и нанести ее значение на график (рис.3).
Рассчитать значения ХА и ХВ (формула 27,28, рис.3).
Определить коэффициенты риска tА и tВ (формула 25 и 26).
17. В зависимости от величин tА и tВ по таблице 1 приложения определить значения функций Лапласа Ф(tА); Ф(tВ);
18. Рассчитать общее количество вероятного брака V по формуле 29.
19. Определить количество деталей с размерами меньше и больше допускаемого (формула 30 и 31).
20. Указать на графике области распределения размеров деталей с исправимым и неисправимым браком.
21. Оценить технологическую возможность изготовления деталей заданной точности на имеющемся оборудовании.
2.22.Оформить отчет о выполненной работе.
