3.3 Визначення граничних частот для lc-фільтрів m-типу

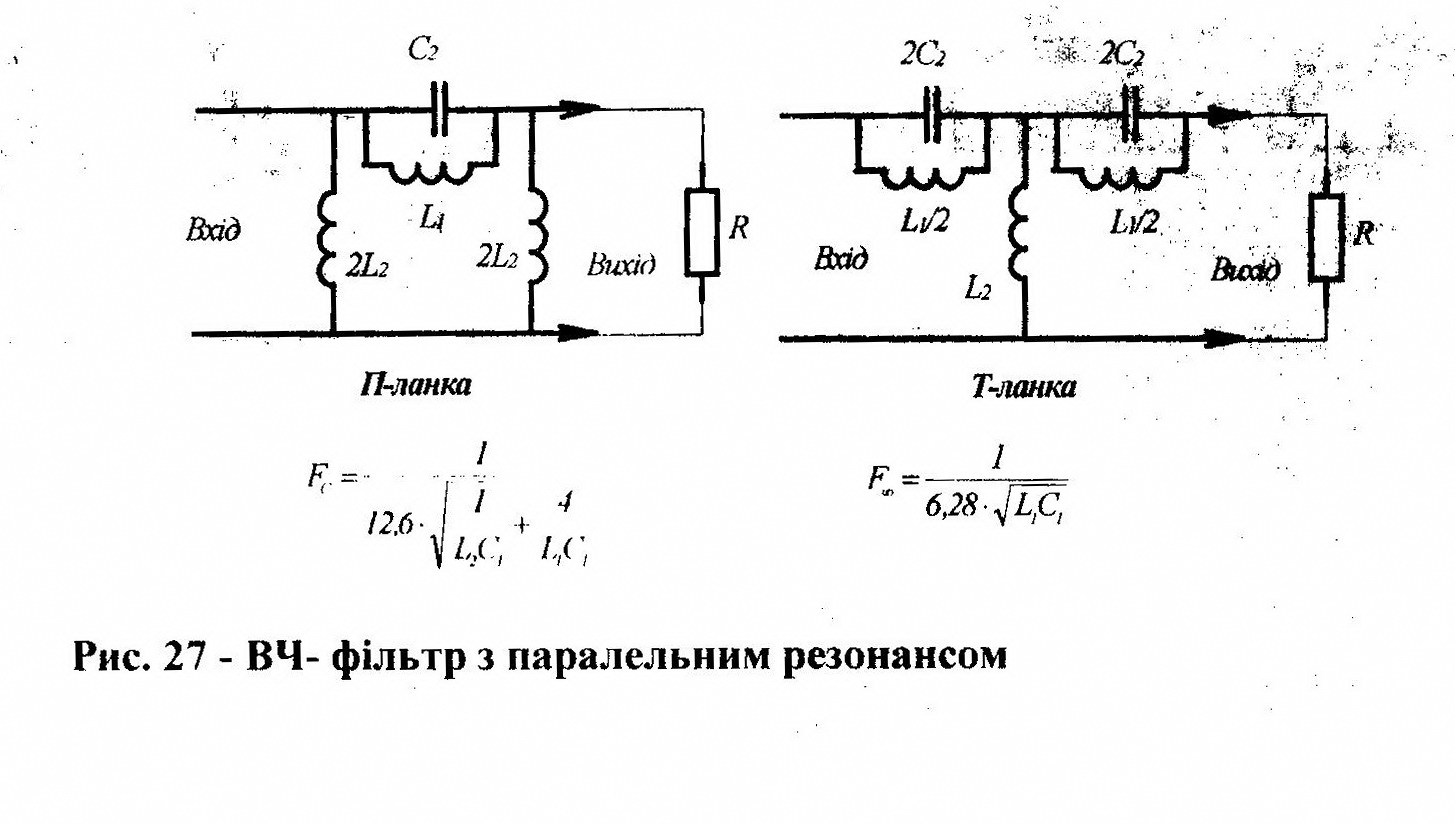

На відміну від найпростіших К-фільтрів співвідношення для обчислення граничних частот фільтрів m-типу вдрізняються для випадків послідовного і паралельного включення доповнюючих компонентів. Якщо реактивність додається до послідовної гілки, говорять, що фільтр є паралельно доповненим. Якщо реактивність додана до паралельної гілки, то фільтр є послідовно доповненим.

Приклад розрахунку

Розрахувати ВЧ-фільтр Т-типу з частотою зрізу 700 кГц, для опору навантаження 2 кОм. Рекомендовано прийняти коефіцієнт m=0,4. Також необхідно розрахувати частоту максимального затухання.

Розв’язок:

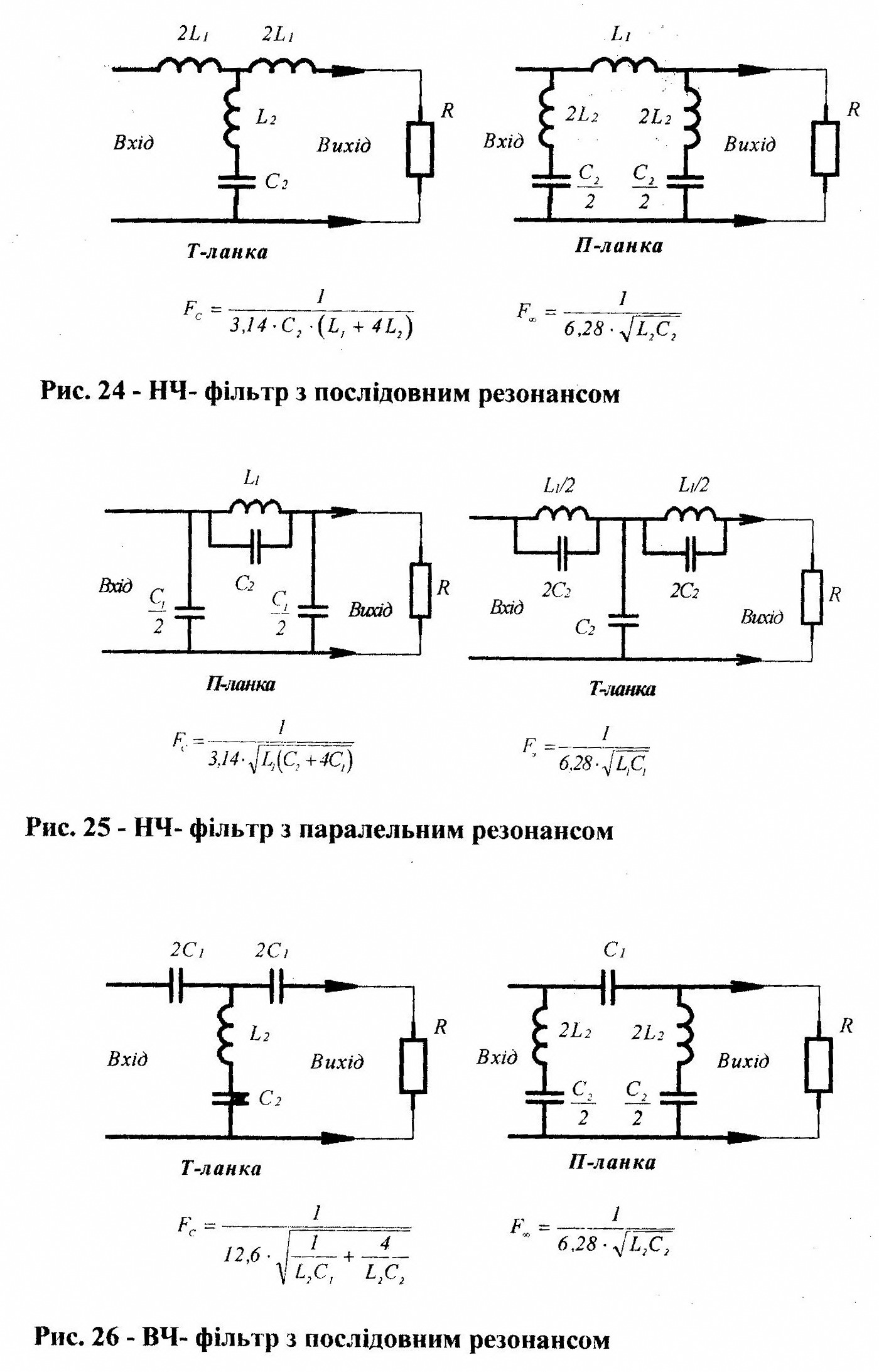

Це є фільтр з послідовним резонансом (рис.26):

Список використаної літератури

  1. Дж. Ленк Справочник по проектированию електронних схем – Київ «Техніка», 1979р.

  2. А.Л.Харинский Омнови конструирования єлементов радиоапаратури – Ленинград «Єнергия», 1971р.

  3. Хоровиц П. Хилл У. Искуство схемотехники. М.: Мир, 1983.

  4. Усатенко С.Т., Каченюк Т.К., Терехова Н.В. Виполнение єлектрических схем по ЕСКД: Справочник.– М.: Изд. Стандартов. 1989.
