14,Реализация мультиплексоров stm-1

►Аппаратная реализация мультиплексоров STM-1

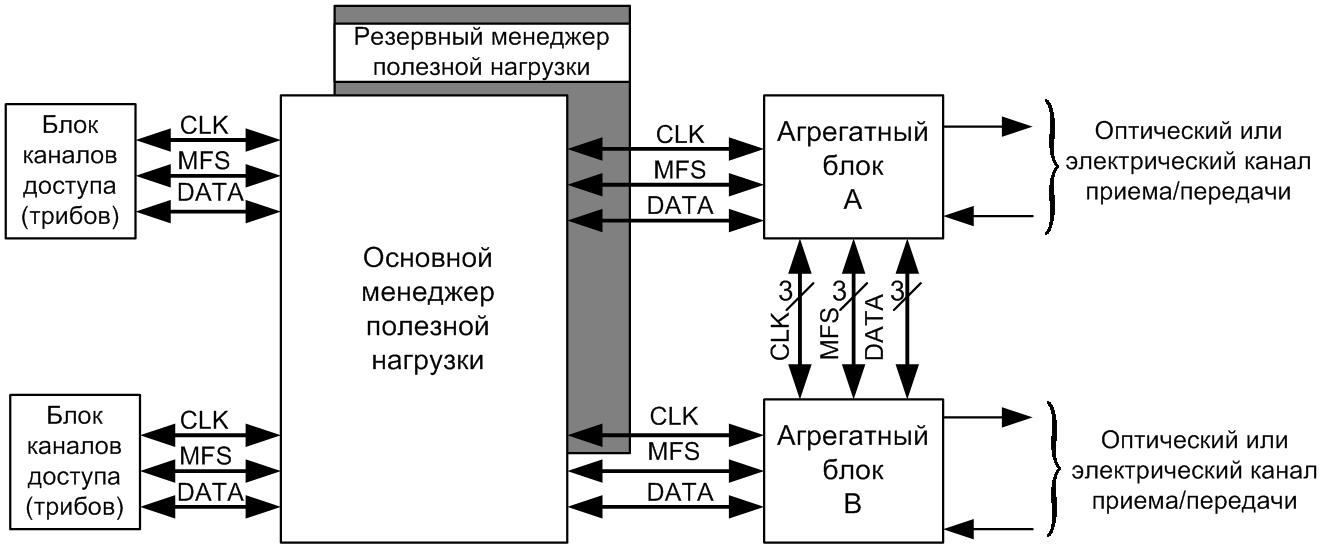

Мультиплексор состоит из следующих блоков:

-4-х трибных интерфейсных блоков каналов с 16 электрическими портами 2 Мбит/с для ввода/вывода до 63 входных потоков;

-двух (основного и резервного) менеджеров полезной нагрузки – устройств для формирования и управления полезной нагрузкой;

- двух оптических или электрических агрегатных блоков AU A и B с выходными портами 155Мбит/с (STM-1) «восток» и «запад» для формирования выходных потоков;- двух (основного и резервного) блоков питания;

- одного контроллера и локальной панели оператора.

TN-1X может быть использован (сконфигурирован) для работы в качестве:

-терминального мультиплексора ТМ с двумя агрегатными блоками, используемыми в режиме «основной/резервной» для создания защиты типа 1+1 агрегатных портов;

-мультиплексора ввода/вывода с двумя агрегатными блоками (портами «восток» - «запад») для работы в сетях с топологией «кольца и защитой типа 1+1», создаваемой при организации двойного кольца со встречными потоками, или «последовательной линейной цепи»;

-мультиплексора ввода/вывода с одним агрегатным блоком для работы в качестве ТМ без защиты в сетях с топологией «точка-точка» или в сетях с топологией «последовательная линейная цепь».

-----Мультиплексор и его блоки имеют следующие характеристики:

Интерфейсные входы и выходы трибов:

1)скорость передачи данных на входе – 2048 кбит/с; 2) линейный код – HDB3;

3)входной импеданс – 75 Ом (коаксиальный вход), 120 Ом (симметричный вход);

4)амплитуда импульса на выходе - +2.37 В (75 Ом) и +3.0 В (120 Ом);

5)номинальная длительность импульса – 244нс.

Оптические входы и выходы агрегатных блоков:

1)выходная мощность – 1 мВт; 2) чувствительность приемника - -34 дБ (при коэффициенте ошибок 10^-10); 3) максимально доступные потери на секцию – 28 дБ;

4)длина волны – 1310 нм; 5) тип волокна оптического кабеля – одномодовый;

Электрические входы и выходы агрегатных блоков:

1) линейный код – СМІ; 2)входной импеданс – 75 Ом;3) максимально допустимые потери на отражение на входе/выходе – 15 дБ; 4)амплитуда выходного импульса – 1.0 В.

15. Приведите пример технической компоновки узла реальной sdh сети уровня stm-4 на оборудовании любого производителя.

Структурная схема мультиплексора STM-4 типа SMA-4 компании GPT приведена на рис.1. Мульти­плексор смонтирован на двойной стандартной стойке (980x450x280 мм) и состоит из следующих ос­новных блоков:

• трибных блоков с набором электрических портов для приема входных потоков различной скорости (от 1.5 - 2 до 140 - 155 Мбит/с);

• двух пар (основной и резервной) мультиплексоров и коммутаторов для мультиплексирова­ния, локальной коммутации и управления потоками;

• двух оптических агрегатных блоков с выходными портами 622 Мбит/с (STM-4) "восток" и "запад" для формирования выходных потоков;

• интерфейсами контроля и управления, служебным каналом.

Рис 1. Структурная схема мультиплексора SMA-4 компании GPT (уровень STM-4)

Он обеспечивает мультиплексирование различных входных потоков, подаваемых на входные электрические порты трибных интерфейсов в один или два потока 622 Мбит/с, формируемых на выходе оптических агрегатных блоков.

SMA-4 может быть использован для работы в качестве:

• терминального мультиплексора (ТМ) с двумя агрегатными блоками, используемыми в режиме: "основной/резервный" - для схемы "точка-точка" или защитой для потоков 1.5 или 2 Мбит/с, осуществляемой блоком резервирования трибов при наличии соответствующего резерва входных портов;

• мультиплексора ввода/вывода с двумя агрегатными блоками (портами "восток" - "запад") для работы в сетях с топологией "кольцо", создаваемой при организации двойного кольца со встречными" потоками, или с топологией "последовательная линейная цепь";

• мультиплексора ввода/вывода с одним агрегатным блоком для работы в качестве ТМ без защиты в сетях с топологией "точка - точка" или в сетях с топологией "последовательная линейная цепь";

• оптического концентратора (хаба) для осуществления функций консолидации и сортировки в качестве центрального узла в топологии "звезда", на вход которого подаются потоки STM-1;

• небольшого коммутатора, функционирующего самостоятельно или способного объединить до четырех колец 622 Мбит/с.

Мультиплексор и его блоки имеют следующие характеристики:

Интерфейсные входы и выходы трибов:

• скорость передачи данных на входе - 1.5, 2, 34, 45 и 140 Мбит/с;

• входной импеданс - 75 Ом (коаксиальный вход) - для 1.5 - 140 Мбит/с, 120 Ом (симметричный вход) - для 1.5 и 2 Мбит/с.

Оптические входы и выходы трибов и агрегатных блоков:

• длина волны - 1310 нм - для коротких и средних оптических секций, 1550 нм - для длинных секций;

• максимально допустимые потери на секцию:

• STM-4 - 12/12/24 дБ - для коротких, средних и длинных секций при 1310 нм и 24 дБ - для длинных секций при 1550 нм;

• STM-1 - 18/18/28 дБ - для коротких, средних и длинных секций при 1310 нм и 28 дБ -для длинных секций при 1550 нм;

• тип волокна оптического кабеля - одномодовый;

• оптические соединители - FC, PC или DIN;

Электрические входы и выходы блоков с STM-1:

• линейный код - CMI;

• входной импеданс - 75 Ом;
