3. Милливольтметр в3-38

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Включить приборы и дать им прогреться

2. Соединить приборы : с выхода усилитля сигнал подать на вход “каналII” с выхода генератора сигнала подать на “каналI”

3. Установить на генераторе частоту 200кГц и напряжение 300мВ

4. Измерить параметры импульсов и занести их в таблицу 1

5. Повторить замеры для других напряжений

Таблица 1.

Г3-111,В
0,3
1,0
2,0
3,0

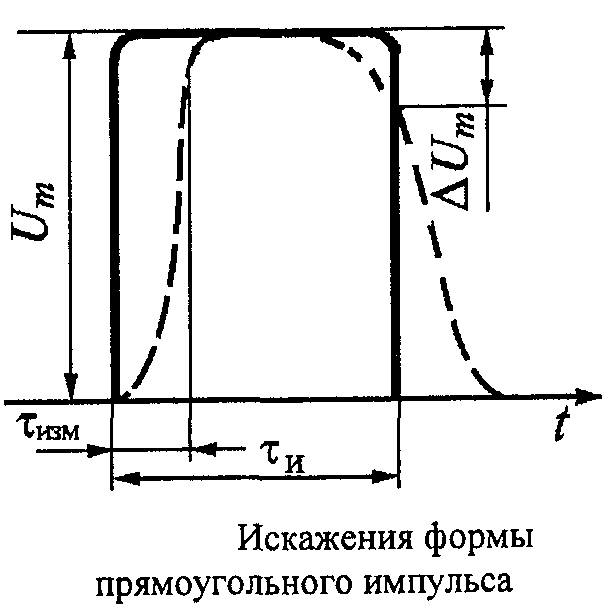

- период следования, сек

- длительность фронта, сек

-длительность спада, сек

-длительность импульса , сек

1. Измерить осциллографом частоту следования импульсов. Для этого установить на выходе генератора напряжения =1В и частоту 20гц

2. Замерит период и данные занести их в таблицу

3. Повторить измерение осциллографа для других напряжений

,Гц	Количество делений L	Множитель развертки n	Множитель (х1,х0,2)к	Период Т=L*n*к	Частота F=/T
20
200
2000
20000
200000

1. Установить на генераторе = 3в; =200Гц

2. Зарисовать осциллограммы сигналов на обоих каналах в пяти режимах работы: .

Содержание отсчета.

1.Наименование и номер работы.

2.Таблица с результатами измерений

3.Осциллограммы

4.Оценка результатов измерений

Министерство образования и наук.

ФГОУ ВПО КИГТУ-КАИ им. А.Н. Туполева.

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделения СПО - Судостроительный колледж

Лабораторные работы по радиоизмерению.

Лабораторная работа №9

“Применение двух лучевого осциллографа для измерения сдвига фаз ”

“Применение двух лучевого осциллографа для измерения сдвига фаз ”

ЦЕЛЬ РАБОТЫ: Ознакомиться с методом измерения фазового угла между двумя сигналами одинаковой частоты.

ОБОРУДОВАНИЕ: 1. Генератор сигналов Г3-109

2. Усилитель У4-28;

Измерение сдвига фаз.

Фазовый угол измеряется непосредственно на экране электроннолучевой трубке (ЭЛТ).Один сигнал подается па вход “YI”, а второй подается на вход “YII”.Если подобрать длительность развертки так, чтобы один период синусоидального сигнала , равный , занимал длину, например, 10 делений, то тогда деление шкалы будет соответствовать . Совмещаем сигналы при помощи ручек .Измеряя расстояние в делениях между вершинами сигналов двух фаз, и умножая его на число градусов, приходящихся на одно деление получим сдвиг фаз в градусах.

ПОРЯДОК ВЫПОЛНЕНИЕ РАБОТЫ:

1.Собрать схему с помощью коаксиальных кабелей.

Г3-109 У4-28 С1-55

Вых Вх Вых YI YII

2. Установить на выходе Г3-109 напряжение 0,5В и частоту синусоидальной формы 70кГц.

3. Установить на усилители У4-28: нажать кнопки “Усилитель” ; “Усиление ДВ”-20; “Внутр. фильтр” – 2 Гц÷200кГц.

4.Включить приборы, получить на экране ЭЛТ устойчивое изображение обоих сигналов.

5. Зарисовать осциллограммы и произвести замеры амплитуд сигналов, их периодов и сдвига фаз и заполнить таблицу 1.

6.Переключить кнопку”Внутр. фильтра” на значения 16Гц÷50кГц и повторить п.5.

7. Переключить кнопку”Внутр. фильтра” на значения С и повторить п. 5.

8. Переключить кнопку”Внутр. фильтра” на значения А и повторить п.5.

9. Результаты измерений занести в табл.1.

Таблица 1.

Значение кнопки “Внутр. фильтр”	Амплитуда сигналов		Период сигналов		Фазовый сдвиг	Осциллограмма
	, В	, B	, мкс	, мкс
2Гц÷200кГц
16Гц 50кГц
С
Ф

СОДЕРЖАНИЕ ОТЧЕТА:

1. Номер и название работы.

2. Цель работы.

3. Применяемое оборудование.

4. Наименование каждого пункта таблицы с необходимым расчетом.

5. Оценка результатов измерений.

Министерство образования и наук.

ФГОУ ВПО КИГТУ-КАИ им. А.Н. Туполева.

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделения СПО - Судостроительный колледж

Лабораторные работы по радиоизмерению.

Лабораторная работа №10

“Измерение напряжения и частоты электрических сигналов с помощью двулучевого осциллографа С1-55 ”

“Измерение напряжения и частоты электрических сигналов с помощью двулучевого осциллографа С1-55 ”

ЦЕЛЬ РАБОТЫ: Ознакомиться с методикой эксплуатации и методами измерения напряжения и частоты исследуемого сигнала двулучевого осциллографа С1-55.

СОДЕРЖАНИЕ :

1. Измерить осциллографа амплитуду синусоидального сигнала

2. Измерить осциллографа частоту синусоидального сигнала

ОБОРУДОВАНИЕ: 1. Осциллограф С1-55

2. Генератор Г4-18А

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Включить приборы и дать им прогреться

2. Подготовить приборы к работе

3. Соединить приборы: вых (0,1-1)в со входом У1 С1-55; вых мкV со входом У2

4. Частота генератора 100кГц. Переключатель «Выход» грубо в положении « »

5. Произвести измерение амплитуды синусоидального сигнала .Результаты записать в таблицу 1.

Таблица 1.

Показание лимба	10	20	30	40	50	60	70	80	90	100
Иу1(В)
Иу2(МВ)

6. Произвести измерение частоты синусоидального сигнала . Результаты записать в таблицу 2.

Таблица 2.

Fген,Мгц	Lх	n	к	Тизм,мксек	Fизм,Мгц	А	б
0,1
1,0
5,0
10,0
15,0
25,0
35,0

Lх— количество делений в развертки

n-показатель переключателя «длительности»

к- множитель развертки (х1, х0,2)

Тизм- период измеряемого сигнала

А- абсолютная погрешность(кГц)

Б- относительная погрешность(%)

СОДЕРЖАНИЕ ОТЧЕТА:

1. Наименование и номер работы.

2. Таблица результатов измерений

3. Оценка результатов измерений

Министерство образования и наук.

ФГОУ ВПО КИГТУ-КАИ им. А.Н. Туполева.

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделения СПО - Судостроительный колледж

Лабораторные работы по радиоизмерению.

Лабораторная работа №11

“Определение параметров прямоугольных импульсов с помощью USB осциллографа ”

“Определение параметров прямоугольных импульсов с помощью USB осциллографа ”

ЦЕЛЬ РАБОТЫ :определить измерением параметры заданных прямоугольных импульсов.

ОБОРУДОВАНИЕ: 1. Генератор прямоугольных импульсов М-832

2. USB осциллограф.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Подключить с помощью переходника генератора к каналу в USB осциллографа.

2. Включить компьютер и программу «USB MotorMaster» в режиме осциллографа.

3. Включить генератор прямоугольных импульсов М-832.

4. На осциллографе нажать кнопку «однократно»

5. С помощью переключателя осциллографа получить изображение импульса высотой примерно 10 строк и длительность импульса достаточно удобно для наблюдения и измерения( на экране 2…4 импульса)

6. Определить длит5льность фронта на длительность спада

   1. Маркер 1 переместить в точку 0,1Umax; маркер 2 переместить в точку 0,9 Umax .Значение импульса занести в табл.1.

   2. Переместить маркер 1 в точку 0,9 Umax и на спаде импульса и маркер 2 в точку 0,1Umax. Значение занести в табл.1.

7. Определить длительность импульса .

7.1 Маркер 1 переместить в точку 0,5Umax на фронте импульса; маркер 2 переместить в точку 0,5 Umax на спаде импульса. Значение занести в табл. 1.

8. Определить период прямоугольных импульсов Т.

8.1 Маркер 1 переместить в точку 0,5Umax на фронте выбранного ( крайнего левого на экране) импульса. Маркер 2 переместить в точку 0,5Umax на фронте следующего (справа ) импульса. Значение Т импульса занести в табл.1

8.2 Определить скважность импульсов Q=T/ >1 и занести в табл.1.

8.3 Значение Umax или U и значение Fв табл.1.

8.4повторить пункты 7.1, 8.1, 8.2, 8.3, для 0,1 Umax

Компьютер не выключать !!!

Измерить							Вычислить
№п/п	,мс	,мс	,мс	Т,мс	U,В	F,Гц
1
2

Министерство образования и наук.

ФГОУ ВПО КИГТУ-КАИ им. А.Н. Туполева.

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделения СПО - Судостроительный колледж

Лабораторные работы по радиоизмерению.

Лабораторная работа №12

“Измерение параметров полупроводниковых приборов”

“Измерение параметров полупроводниковых приборов”

ЦЕЛЬ РАБОТЫ: Измерить параметры маломощных биполярных транзисторов р-n-p и n-p-n типа.

ОБОРУДОВАНИЕ: 1. Ампервольтомметр- испытатель транзисторов ТЛ-4М

2. Мультиметр ДТ-838.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Ампервольтомметр- испытатель транзисторов ТЛ-4М

Измерение параметров транзистора

Отсчет показаний при измерении параметров производиться (по верхней шкале) при установке переключателя вид работ в положение транзистор.

1. Измерение Iко

Обратный ток коллекторного перехода измеряется по схеме (рис 1.) с разомкнутой цепью эмиттера.

R1 Б Э

К

Рис.1

Установить следующее положение переключателей:

Тип транзистора- согласно типу проверяемого транзистора,

Цепь транзистора – в положение «Iк»;

Род тока – в положение «-»

Дисковой – в положение «Iко»;.

Проверяемый транзистор устанавливается в соответствии с маркировкой клемм (Э,К,Б,Э) – коллектор к клемме «К», база к клемме «Б».Эмиттерный вывод не подключается Стрелка измерительного прибора показывает Iко на приделе 100мкА.

1.2 Измерение Iэо

Обратный ток эмиттерного перехода измеряется по схеме (рис 2.) с разомкнутой цепью коллектора.

R1 Б Э

К

Рис3.

Положение переключателя то же , что и при измерении Iко. База и эмиттер транзистора подключается к клемме «Б», коллектор- к клемме «К». При этом стрелка измерительного прибора показывает значение Iкн на переделе 100мкА.

1.4Определение статического коэффициента усиления.

При определения статического коэффициента усиления «β» выводы транзистора подключается к клеммам Э,К,Б, или К,Б,Э(в зависимости от расположения выводов) (рис .4). при измерении необходимо учесть проводимость транзистора( р-n-p и n-p-n).

Статический коэффициент усиления β определяется по формуле:

β = =

где - ток коллектора притоке базы

- ток коллектора притоке базы

Дисковой переключатель устанавливается в положение «Iб-Iк», переключатель цепь транзистора в положении «Iб» положение остальных переключателей остается , как при измерение Iко .Пи этом конечное значение шкалы соответствует 100мкА.

Измерение производить в следующем порядке:

Задать точку величину тока базы(потенциометр уст.Б), при котором удобно определить ток коллектора ( около 50мкА).

Для измерения тока коллектора переключатель Iб-Iк снова переключают в положении Iб и увеличивают ток базы на 20 ÷ 40 мкА. При последующем переключение Iб-Iк в положении Iк снова определяется величина тока коллектора .

Пример:

При измерении получены следующие данные:

Iб1 =50мкА

Iк1=206мА

Iб2=80мкА

Iк2 =4,4мА

Вычисляем:

1.Разницу токов

= 80-50=30(мкА)

2. Определяем коэффициент усиления

β = = =60

При всех измерениях параметров транзисторов отсчет производиться по верхней шкале.

Э К Э К

Б Б

p-n-p n-p-n

R5 R3

__

R4

Iк↔Iб

Уст.

IБ К

R2 Б

R1 Э

Рис.4

2.Тестирование транзистора мультиметором DT 832(DT 838)

1.1Установите функциональный переключатель на «hFE».

1.2 Определите тип транзистора ( p-n-p или n-p-n) и определите, куда прикладывать щупы на эмиттер, базу и коллектор. Вставьте щупы соответствующие «hFE»-гнезда на передней панели.

1.3Тестер будет показывать примерное значение коэффициента усиление тока между эмиттером и базы при условии сила тока по базе 10мА и разнице потенциалов между коллекторов и эмиттером в 2,8 В.

Таблица 1.

№ транзистора	ТЛ-4м								ДТ-838	Тип проводимости
	Измерить							вычислить	измерить
	Iк.о.	Iэ.о.	Iк.н.	Iб.1	Iк.1	Iб.2	Iк.2	β	β

Министерство образования и науки

ФГОУ ВПО КИГТУ – КАИ им. А.Н. Туполева

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделение СПО – судостроительный колледж

Лаборатория электрорадиоизмерения

Лабораторная работа № 13

“Измерение параметров катушек индуктивности

и конденсаторов UT70A”

“Измерение параметров катушек индуктивности и конденсаторов UT70A”

ЦЕЛЬ РАБОТЫ: измерить индуктивность и емкость заданной группы индуктивностей и емкостей.

ОБОРУДОВАНИЕ: мультиметр UT70А.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

1. Измерение индуктивностей

2. Установите поворотный переключатель функций на требуемый вид и диапазон измерений и нажмите кнопку LC. Если приблизительный порядок индуктивности не известен, установите поворотный переключатель функций на максимальный диапазон и уменьшайте его до получения стабильных и точных показаний. Снимите показания на дисплее прибора. Результаты измерений занесите в табл.1.

Таблица 1.

№ п/п	Номер катушки индуктивности	Измеренная индуктивность
1
2
3
4
5

4. Измерение емкости

5. Установите переворотный переключатель функций на требуемый вид и диапазон измерений и нажмите кнопку LC. Если приблизительный порядок измеряемой емкости не известен, установите поворотный переключатель функций на максимальный диапазон и уменьшайте его до получения стабильных и точных показаний. Снимите показания на дисплее прибора. Результаты измерений занести в табл.2

Таблица 2

№ п/п	Номер конденсатора	Измеренная емкость
1
2
3
4
5

После выполнения работы нажать кнопку LC и POWER/

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Единицы измерения индуктивностей?

2. Единица измерения ёмкости?

3. Переведите значение ёмкости в мкФ и пФ следующие значения: 4000 пФ, 4пФ, 10пФ,

100пФ.

Министерство образования и науки

ФГОУ ВПО КИГТУ – КАИ им. А.Н. Туполева

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделение СПО – судостроительный колледж

Лаборатория электрорадиоизмерения

Лабораторная работа № 14

“Измерение амплитудно-модулированных (АМ) колебаний с помощью UCC и электронного осциллографа.”

“Измерение амплитудно-модулированных (АМ) колебаний с помощью UCC и электронного осциллографа.”

ЦЕЛЬ РАБОТЫ: Ознакомиться с работой генератора Г4-18А в режиме генерации АМ сигнала и измерением коэффициента m% с помощью осциллографа.

СОДЕРЖАНИЕ РАБОТЫ:

1. Измерить коэффициент m% при внутренней модуляции. Частота модуляции 400 Гц

2. Измерить коэффициент m% при внутренней модуляции. Частота модуляции 1000

Гц

3. Измерить коэффициент m% при внешней модуляции с различными частотами модулирующего напряжения.

ОБОРУДОВАНИЕ: 1. генераторы Г4-18А, Г3-33 или Г3-109

2.электронный осциллограф типа С1-72.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

I. Измерить коэффициент амплитудной модуляции при внутренней модуляции Г4-18А

методом осциллограммы. Частота модуляции 1000 Гц.

1. Поставить тумблер «Ген.ВЧ» прибора Г4-18А в нижнее положение;

2. Включить Г4-18А в сеть и прогреть 3-5 мин;

3. Установить переключатель «Диапазон MHz» в положение 150 кГц (1-й диапазон, верхняя шкала – 0,15 Мгц);

4. Включить измеритель выхода, для чего тумблер «m% - уровень К» поставить в положение «Уровень К»;

5. Переключатель рода модуляции поставить в положение «Внешняя мод»;

6. Регулировкой нуля установить стрелку индикатора выхода в нуль;

7. Тумблер «Ген.ВЧ» поставить в верхнее положение;

8. Красную стрелку визира «μV» установить влево до отказа и затем ручкой «Установка уровня К» установить стрелку индикатора на риску «К»;

9. Лимб первого делителя поставить так, чтобы красная стрелка совпала с риской «80». В этом случае с выхода (0,1-1) В будет сниматься напряжение 0,8 В;

10. Переключатель рода модуляции поставить в положение 1000 Гц;

11. Тумблер измерителя выхода поставить в положение «m%» (модулометр);

12. С выхода (0,1-1) В подать модулированное напряжение на вход «Y» осциллографа (рис. 14.1);

13. Ручкой «Уст.m%» установить на индикаторе 20, 30, 50, 100% и измерить по осциллограммам m.

Таблица 1

Коэффициент AM по градуировке Г4-18А m,%	Линейные размеры осциллограммы		Изменённое значение коэффициента АМ mизм, %	Погрешность			Частота Модуляции F,Гц
	А, мм	B, мм
				Абсолютная A=m – mизм, %	Относительная A’,%
20
30
50
100

А и B-линейные размеры осциллограммы.

Погрешность измерения коэффицента АМ A’ для Г4-18А в диапазоне от 10 до 80% должна составлять 0.05m+4%.

m_изм%= ×100%

II. Измерить коэффициент амплитудной модуляции при внутренней модуляции Г4-18А методом осциллограммы . Частота модуляции 400 Гц. Установить m% = 25, 45, 65, 85. Полученные данные занести в таблицу 2.

Таблица 2.

Коэффициент AM по градуировке Г4-18А m,%	Линейные размеры осциллограммы		Изменённое значение коэффициента АМ mизм, %	Погрешность			Частота Модуляции F,Гц
	А, мм	B, мм
				Абсолютная A=m – mизм, %	Относительная A’,%
25
45
65
85

III. Измерить коэффициент АМ при внешней модуляции Г4-18А методом

осциллограммы.

1. Собрать схему. Включить Г3-34.

2. Переключатель «Выходное сопротивление Ω» Г3-33 поставить в положение 600. Переключатель «Внутр. нагрузка» поставить в положение «Выкл». Переключатель «Пределы шкал. Ослабление» поставить в положение 30В, частота 300 Гц;

3. Выход Г3-33 соединить со входом «Внеш.мод.» прибора Г4-18А;

4. Переключатель рода работ прибора Г4-18А поставить в положение «Внешняя мод.», установить на выходе Г4-18А частоту 150 кГц, напряжение 0,8 В.

5. Подать модулированное напряжение с выхода (0,1-1) В прибора Г4-18А на выход «Y» осциллографа.

6. Получить на осциллографе изображение модулированного сигнала. Зарисовать осциллограмму. Измерить коэффициент АМ m% по осциллограмме. Определить абсолютную погрешность. Установить ручкой «Регул. выхода» прибора Г3-33 глубину модуляции m%=20, 30, 50, 80% по показаниям модулометра Г4-18А и зарисовать полученные осциллограммы. Повторить измерения для частоты модуляции 800 Гц. Результаты измерений занести в таблицу 3.

Таблица 3

Коэффициент AM по градуировке Г4-18А m,%	Линейные размеры осциллограммы		Изменённое значение коэффицента АМ mизм, %	Погрешность			Частота Модуляции F,Гц
	А, мм	B, мм
				Абсолютная A=m – mизм, %	Относительная A’,%
20
30
50
80

К ОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Что называется коэффициентом АМ?

2. Как измерить коэффициент m% с помощью осциллографа?

3. Как регулируется глубина АМ при внешней модуляции сигнала?

Содержание отчета

1. Структурные схемы соединения приборов.

2. Осциллограммы, полученные при измерении коэффициента m.

3. Таблицы результатов измерений, буквенное обозначение.

4. Наименования и номера использованных в работе приборов.

5. Выводы по результатам измерений.

6. Ответы на контрольные вопросы.

Министерство образования и науки

ФГОУ ВПО КИГТУ – КАИ им. А.Н. Туполева

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделение СПО – судостроительный колледж

Лаборатория электрорадиоизмерения

Лабораторная работа № 15

“Измерение параметров цепей помощью измерительного моста.”

“Измерение параметров цепей помощью измерительного моста.”

ЦЕЛЬ РАБОТЫ: 1.Ознакомиться с методикой эксплуатации измерительного моста E7-4

2. Измерить им сопротивления резисторов, емкость конденсаторов,

индуктивность катушек

ОБОРУДОВАНИЕ: 1.Универсальный мост Е7-4

2. Набор R, L, С.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:

I. Измерить сопротивления резисторов прибором Е7-4

1. R_x подключить к зажимам «С-L-R».

2. Переключатель «С,L,~R,-R» установить в положение «~R»

3. Переключатель «Частота Hz» поставить в положение «100».

4. Ручкой «Чувствит. индикатора» установить стрелку прибора в пределах ²/₃ шкалы.

5. Переключателем «Множитель» добиться минимального показания прибора.

6. Постепенно увеличивая чувствительность до максимума, но так, чтобы стрелка прибора оставалась в пределах шкалы, ручками, объединенными надписью «Отсчет», уравновесить мост по минимуму показания индикатора. Измеренная величина сопротивления равнв сумме отсчетов по шкалам переключателя и потенциометра «Отсчет», умноженной на соответствующий множитель .

7. Проделать измерения тех же сопротивлений R_x на постоянном токе, для этого переключатель «C,L,~R,-R» установить в положение «-R», остальное делать, как указано в пунктах 4-6.

8. Результаты измерений занести в таблицу.

Таблица 1.

Номинальное значение R, Ом	Результат измерения ~R, Ом	Результат измерения –R, Ом	погрешность
			Абсолютная А=R-(~R), Ом	Номинальная относительная d=(А/К)*100%, Ом	Абсолютная А=R-(-R), Ом	Номинальная относительная d=(A/R)*100%, Ом

II. Измерение емкостей прибором Е7-4.

1. C подключить к зажимам «C-L-R».

2. Переключатель «C,L,~R,-R» установить в положение «С».

3. Переключатель «Q, tg δ» поставить в положение «tg δ».

4. Переключатель «Частота Hz» поставить в положение «100» или «1000» («100» - для ёмкостей больших 10⁷ пФ).

5. Ручкой «Чувствит. индикатора» установить стрелку прибора в приделах ²/₃ шкалы.

6. Переключателем «Множитель» добиться минимального показания прибора.

7. Постепенно увеличивая чувствительность до максимума, но так, чтобы стрелка прибора оставалась в пределах шкалы, ручками, объединёнными надписью «Отсчёт», и ручкой «Фаза» добиться наименьшего показания на указателе равновесия. Измеренная величина ёмкости равна сумме отсчётов по шкалам переключателя и потенциометра «Отсчёт», умноженной на соответствующий множитель, «tg δ» отсчитывается непосредственно по шкале. При измерениях на частоте 100 Гц отсчёт ёмкости надо умножить на 10.

8. Результат измерений занести в таблицу 2.

Таблица 2.

Номинальное значение СH, пФ	Результат измерения С, пФ	Погрешность	tg δ	Q
		Абсолютная Аc= СH -C, пФ

III. Измерение индуктивностей.

1. L_x подключить к зажимам «C-L-R».

2. Переключатель «C,L,~R,-R» установить в положение «L».

3. Переключатель «Q, tg δ» поставить в положение «Q» для катушек с добротностью <30 и «tg δ» для катушек с добротностью >30.

4. Переключатель «Частота Hz» поставить в положение «100» или «1000» («100» - для индуктивностей, больших 10⁶ мкГ).

5. Ручкой «Чувствит. индикатора» установить стрелку прибора в приделах ²/₃ шкалы.

6. Переключателем «Множитель» добиться минимального показания прибора.

7. Постепенно увеличивая чувствительность до максимума, но так, чтобы стрелка прибора оставалась в пределах шкалы, ручками, объединёнными надписью «Отсчёт», и ручкой «Фаза» добиться наименьшего показания на указателе равновесия. Отсчёт добротности производить по шкале Q при Q<30 или по шкале tg δ при Q>30.Тогда Q=1/ (tg δ).При измерении на частоте 100 Гц отсчёт L надо умножить на 10.

8. Результат измерений занести в таблицу 3

Таблица 3

Номинальное значение LH, мкГ	Результат измерения L, мкГ	Погрешность	tg δ	Q
		Абсолютная АL= LH –L, мкГ

СОДЕРЖАНИЕ ОТЧЕТА:

1. Номер и название работы.

2. Цель работы.

3. Применяемое оборудование.

4. Наименование каждого пункта таблиц с необходимым расчётом.

5. Оценка результатов измерений.

Министерство образования и науки

ФГОУ ВПО КИГТУ – КАИ им. А.Н. Туполева

Зеленодольский филиал

Институт машиностроения информационных технологий

Отделение СПО – судостроительный колледж

Лаборатория электрорадиоизмерения

Лабораторная работа № 17

“Изучение АЧХ прибора Х1-46”

“Изучение АЧХ прибора Х1-46”

ЦЕЛЬ РАБОТЫ:

1. Получить изображение АЧХ усилителя У4-28 с различными полосами частот в линейном масштабе.

2. Зарисовать на кальку полученное АЧХ усилителя.

ОБОРУДОВАНИЕ: Усилитель У4-28измеритель АЧХ Х1-46 блок ГКЧ К Х1-46.
