Работа с магнитометром мм-60
Обслуживание магнитометра предусматривается 2 лицами: рабочий 3 разряда переносит МИП, а техник-геофизик БИР и блок аккумулятора. В обязанности оператора, работающего с МИП входит соблюдение правильной ориентации оптической системы преобразователя в пространстве, контроль за передвижением по профилю и подачи пускового сигнала от кнопки дистанционного управления над пунктом наблюдения. Оператор осуществляет контроль режимов работы магнитометра и при необходимости производит соответствующие записи в полевом журнале. В процессе съёмки расстояние между операторами должно быть не менее 5 метров.
Переноска МИП может осуществляться в горизонтальном или при наличии больших помех, связанных с неоднородностью намагниченных приповерхностных образований в вертикальном положении. Перед началом работы необходимо проверить: надёжность крепления блоков на ранцевой подвеске; плотность соединения всех штепсельных разъёмов; отсутствие магнитных предметов у оператора, работающего с МИП. Измерение разрешается только после выхода магнитометра в рабочий режим.
Работа на участке начинается с занесения служебной информации в ОЗУ (дата, номера профилей) и предварительной установки на соответствующих счётчиках текущего времени и номера начального пункта наблюдения. Прибором предусмотрена следующая кодировка предварительной информации, которая учтена программами станции предварительной обработки:
а) Дата заносится в счётчик времени по общепринятому цифровому обозначению (число, месяц, год) и сопровождается нулевыми показателями счётчика поля: показания счётчиков пикетов при этом безразличны (информация составляет нулевой кадр).
б) Номер профиля заносится в счётчик пикетов и сопровождается контрольным числом на счётчик поля, показания счётчика времени безразличны;
в) Рабочий кадр состоит из показаний счётчика поля (5 разрядов), счётчика времени (6 разрядов: час, мин, сек.) и счётчика пикетов (3 разряда). Для оперативного контроля за составлением адресного счётчика ОЗУ на табло выделен номер кадра (4 разряда).
г) Любой следующий профиль одного и того же дня съёмки обозначается только его номером.
д) Конец записи на магнитной ленте обозначается нулевым показателем всех счётчиков.

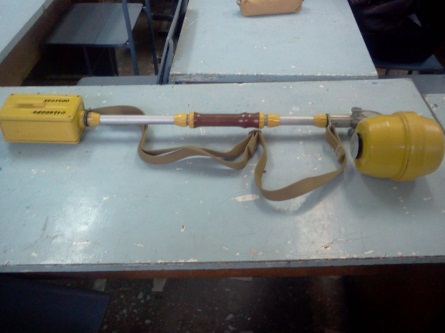

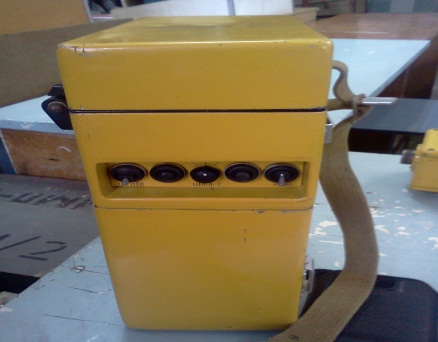

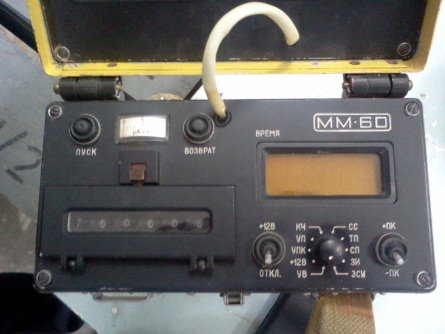

Внешний вид мм-60.
9.Требования к ведению документации.
Все наблюдения записываются в “журнал наблюдений” по следующим правилам.
Записи ведутся карандашом
Запрещается стирать записи или исправлять.
Неправильная запись зачеркивается и пишется правильная, а рядом роспись оператора или вычислителя.
В конце рабочего дня делается запись о количестве пройденных точак, указывается дата и шаг наблюдения, роспись оператора и вычислителя.
Рисунок.
По окончанию полевого журнала делается соответствующие записи и журнал сдается в архив, где и хранится.
