2.7. Переходные процессы в цепях постоянного тока
В общем случае для цепи, содержащей источники ЭДС еi, сопротивления Ri индуктивности Li, и емкости Ci , для определения искомого тока i записывают линейное однородное дифференциальное уравнение в соответствии со вторым законом Кирхгофа для данного контура:
Ток, являющийся общим решением этого уравнения представляют в виде двух составляющих: i(t) = iПР(t) + iСВ(t)
где iСВ(t) — свободный ток — составляющая, действующая лишь, в переходном режиме;
iПР(t) — принужденный ток — составляющая, действующая в установившемся режиме.
Ток iСВ(t) получают, как частное решение этого уравнения со свободным членом при t = .
Т
ок
iПР(t)
получают
как общее решение уравнения без свободного
члена.
Приведем примеры решений для некоторых типовых цепей.
Пример 1.
Включение цепи, содержащей последовательно
соединенные резистор сопротивлением
R
и
индуктивность L,
на постоянное напряжение U
(рис. 2.2):
(1)
Принужденная
составляющая
тока
(2)
Уравнение
без свободного члена
(3)
Его характеристическое уравнение Lp+R=0; p=-R/L
О
бщее
решение уравнения (3)
Общее
решение уравнения (1)
(4)

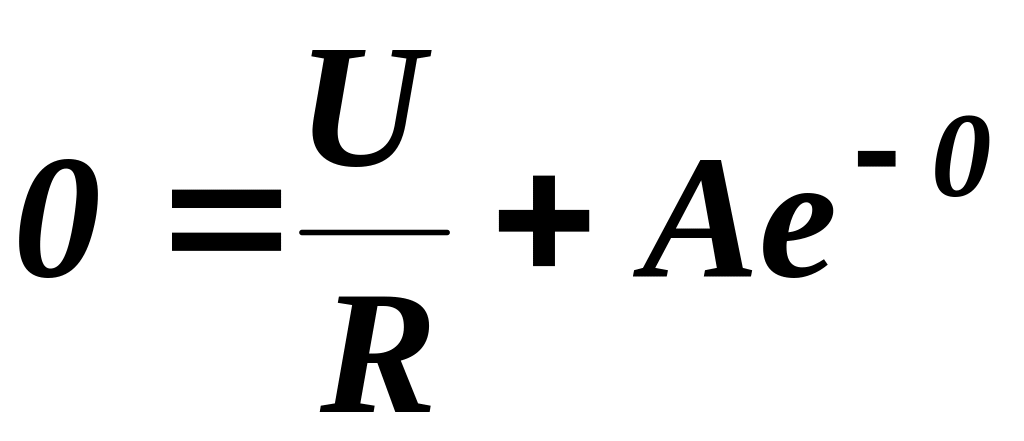

Постоянную А находят из (4), полагая, что i(0-) = 0 в схеме до коммутации и в схеме после коммутации i(0+) = 0 , так как ток в индуктивности не может изменяться скачком при t = 0:
,
откуда
Р
ешение
уравнения (1)
или, полагая

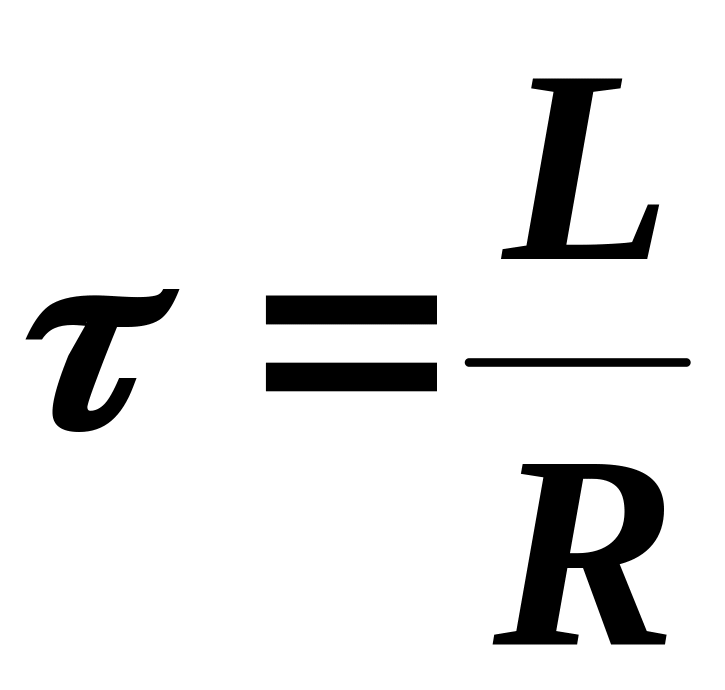

(постоянная времени),
Пример 2. При включении цепи, содержащей последовательно соединенные резистор с сопротивлением R и конденсатор С, на постоянное напряжение U (рис. 2.4), ее уравнение имеет вид: uC(t)+Ri(t)=U
где
i(t)—
ток в цепи,
;
uC(t)
— падение напряжения на конденсаторе.
.
(5)
Решение
(5) ищется в виде
(6)
Характеристическое
уравнение для (6) RCp+1=0;

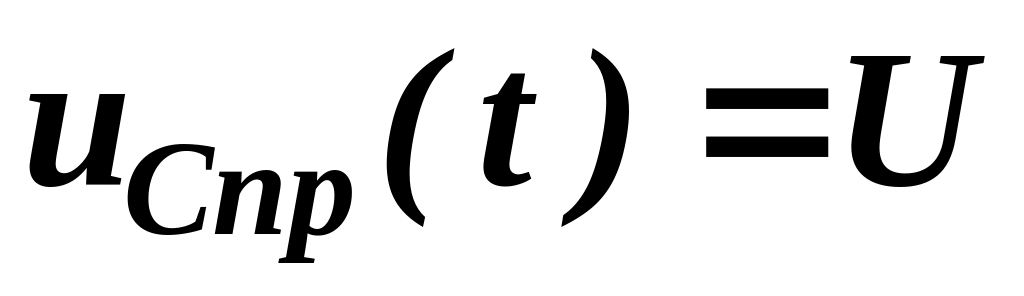

Принужденная
составляющая равна
.
Решение
уравнения (5)
Поскольку
в начальный момент t
= 0,
,
то А
= - U,
следовательно искомое решение:
где = RC — постоянная времени цепи.
2.8. Расчетные формулы для цепей однофазного тока
Переменные токи и напряжения
Частота
тока и напряжения генератора, вращающегося
с угловой скоростью со и имеющего р
пар полюсов,
Гц:
В цепях переменного тока различают мгновенные действующие, средние и амплитудные значения тока и напряжения.
Мгновенными называют значения тока или напряжения в цепи, определяемые для произвольного момента времени t. Мгновенные значения синусоидальных тока и напряжения:
;
;
где Im и Um — амплитудные значения тока и напряжения;
i и u — углы сдвига фаз тока и напряжения относительно начала координат;
= u - i — угол сдвига фазы тока относительно фазы напряжения.
Действующим называют значение такого периодического тока, который производит тот же тепловой эффект, что и равный ему по величине постоянный ток. Действующие значения токов и напряжений являются среднеквадратичными значениями их мгновенных значений:
,
или
;
Средние значения тока и напряжения:
