1.1.4. Сталь прокатная угловая равнополочная
(выборка из ГОСТ 8509-72)
δn
x
x
Z0
b
b - ширина полки,
δn - толщина полки,
i - радиус инерции сечения,
Z0 - расстояние от оси х-х до наружной грани полки
Размеры, мм |
Площадь А, см2 |
Радиусы инерции сечения, см |
|||||
b |
δn |
ix
|
iy при δf ,мм |
||||
8 |
10 |
12 |
14 |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
50 |
4 |
3,89 |
1,54 |
2,35 |
2,43 |
2,51 |
2,59 |
5 |
4,8 |
1,53 |
2,38 |
2,45 |
2,53 |
2,61 |
|
56 |
4 |
4,38 |
1,73 |
2,58 |
2,66 |
2,73 |
2,81 |
5 |
5,41 |
1,72 |
2,61 |
2,72 |
2,77 |
2,85 |
|
63 |
4 |
4,96 |
1,95 |
2,86 |
2,93 |
3,01 |
3,09 |
5 |
6,13 |
1,97 |
2,89 |
2,96 |
3,04 |
3,12 |
|
6 |
7,28 |
1,93 |
2,9 |
2,99 |
3,06 |
3,14 |
|
70 |
4,5 |
6,2 |
2,16 |
3,14 |
3,21 |
3,29 |
3,37 |
5 |
6,86 |
2,16 |
3,16 |
3,23 |
3,3 |
3,38 |
|
6 |
8,15 |
2,15 |
3,18 |
3,25 |
3,33 |
3,4 |
|
7 |
9,42 |
2,14 |
3,2 |
3,28 |
3,36 |
3,44 |
|
8 |
10,7 |
2,13 |
3,22 |
3,29 |
3,37 |
3,45 |
|
75 |
5 |
7,39 |
2,31 |
3,35 |
3,42 |
3,49 |
3,57 |
6 |
8,78 |
2,3 |
3,3 |
3,44 |
3,52 |
3,6 |
|
7 |
10,1 |
2,29 |
3,4 |
3,47 |
3,54 |
3,62 |
|
8 |
11,5 |
2,28 |
3,43 |
3,5 |
3,57 |
3,65 |
|
9 |
12,8 |
2,27 |
3,44 |
4,51 |
3,59 |
3,67 |
|
80 |
5,5 |
8,63 |
2,47 |
3,57 |
3,64 |
3,71 |
3,79 |
6 |
9,39 |
2,47 |
3,58 |
3,65 |
3,72 |
3,8 |
|
7 |
10,8 |
2,45 |
3,6 |
3,67 |
3,75 |
3,82 |
|
8 |
12,8 |
2,27 |
3,44 |
4,51 |
3,59 |
3,67 |
|
90 |
6 |
10,6 |
2,78 |
3,96 |
4,04 |
4,11 |
4,19 |
7 |
12,3 |
2,77 |
3,99 |
4,06 |
4,13 |
4,21 |
|
8 |
13,9 |
2,76 |
4,01 |
4,08 |
4,16 |
4,23 |
|
9 |
15,6 |
2,75 |
4,04 |
4,11 |
4,18 |
4,26 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
100 |
6,5 |
12,8 |
3,09 |
4,36 |
4,43 |
4,5 |
4,57 |
7 |
13,8 |
3,08 |
4,38 |
4,45 |
4,52 |
4,59 |
|
8 |
15,6 |
3,07 |
4,4 |
4,47 |
4,54 |
4,62 |
|
10 |
19,2 |
3,05 |
4,44 |
4,52 |
4,59 |
4,46 |
|
12 |
22,8 |
3,03 |
4,48 |
4,56 |
4,63 |
4,71 |
|
14 |
26,3 |
3 |
4,53 |
4,6 |
4,68 |
4,76 |
|
16 |
29,7 |
2,98 |
4,57 |
4,64 |
4,72 |
4,8 |
|
110 |
7 |
15,2 |
3,4 |
4,78 |
4,82 |
4,92 |
5 |
8 |
17,2 |
3,39 |
4,8 |
4,87 |
4,95 |
5,02 |
|
125 |
8 |
19,7 |
3,87 |
5,39 |
5,46 |
5,53 |
5,6 |
9 |
22 |
3,86 |
5,41 |
5,48 |
5,56 |
5,63 |
|
10 |
24,3 |
3,85 |
5,44 |
5,52 |
5,58 |
5,66 |
|
12 |
28,9 |
3,82 |
5,48 |
5,55 |
5,62 |
5,7 |
|
14 |
33,4 |
3,8 |
5,52 |
5,6 |
5,67 |
5,75 |
|
125 |
16 |
37,8 |
3,78 |
5,56 |
5,63 |
7,72 |
5,78 |
140 |
9 |
24,7 |
4,34 |
6,02 |
6,1 |
6,16 |
6,24 |
10 |
27,3 |
4,33 |
6,05 |
6,12 |
6,19 |
6,26 |
|
12 |
32,5 |
4,31 |
6,08 |
6,15 |
6,25 |
6,3 |
|
160 |
10 |
31,4 |
4,96 |
6,84 |
6,91 |
6,97 |
7,05 |
11 |
34,4 |
4,95 |
6,86 |
6,93 |
7 |
7,07 |
|
12 |
37,4 |
4,94 |
6,88 |
6,95 |
7,02 |
7,09 |
|
14 |
43,3 |
4,92 |
6,91 |
6,98 |
7,05 |
7,13 |
|
16 |
49,1 |
4,89 |
6,95 |
7,03 |
7,1 |
7,18 |
|
18 |
54,8 |
4,87 |
7 |
7,07 |
7,14 |
7,22 |
|
20 |
60,4 |
4,85 |
7,04 |
7,11 |
7,18 |
7,26 |
|
180 |
11 |
38,8 |
5,6 |
7,67 |
7,74 |
7,81 |
7,82 |
12 |
42,2 |
5,59 |
7,69 |
7,76 |
7,83 |
7,84 |
|
12 |
47,1 |
6,22 |
8,48 |
8,55 |
8,62 |
8,69 |
|
200 |
13 |
50,9 |
6,21 |
8,5 |
8,58 |
8,64 |
8,71 |
14 |
54,6 |
6,2 |
8,52 |
8,6 |
8,66 |
8,73 |
|
16 |
62 |
6,17 |
8,56 |
8,64 |
8,7 |
8,77 |
|
20 |
76,5 |
6,12 |
8,65 |
8,72 |
8,79 |
8,88 |
|
25 |
94,3 |
6,06 |
8,74 |
8,81 |
8,88 |
8,95 |
|
30 |
111,5 |
6 |
8,83 |
8,9 |
8,97 |
9,05 |
|
220 |
14 |
60,4 |
6,83 |
9,31 |
9,37 |
9,45 |
9,52 |
16 |
68,6 |
6,81 |
9,35 |
9,42 |
9,49 |
9,56 |
|
250 |
16 |
78,4 |
7,76 |
10,55 |
10,62 |
10,68 |
10,75 |
18 |
97,7 |
7,73 |
10,59 |
10,65 |
10,72 |
10,8 |
|
20 |
97 |
7,71 |
10,62 |
10,69 |
10,76 |
10,83 |
|
22 |
106,1 |
7,69 |
10,67 |
10,74 |
10,81 |
10,88 |
|
25 |
119,7 |
7,65 |
10,72 |
10,79 |
10,86 |
10,93 |
|
28 |
133,1 |
7,61 |
10,78 |
10,85 |
10,92 |
10,99 |
|
30 |
142 |
7,59 |
10,82 |
10,89 |
10,96 |
11,03 |

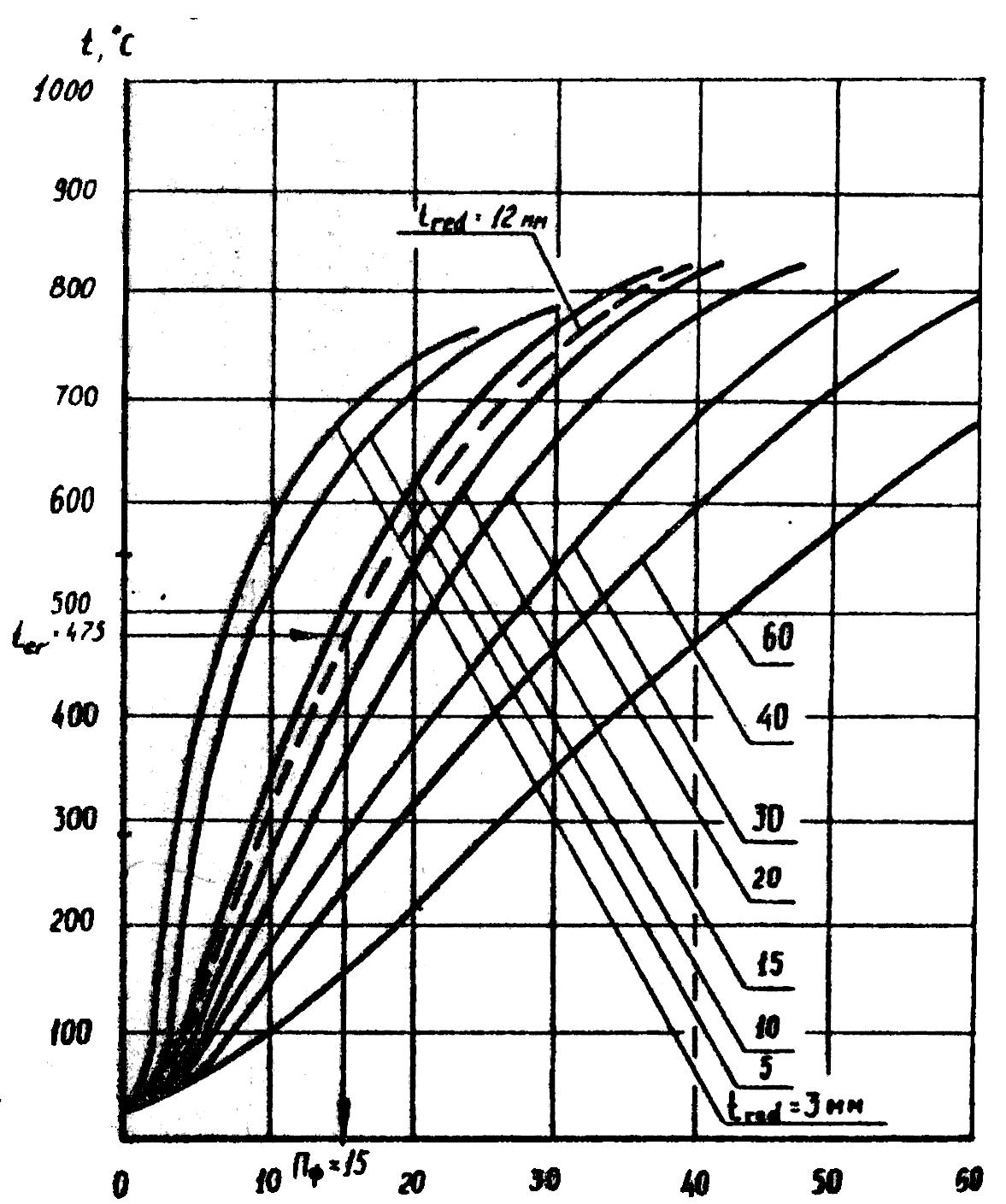

1.2. График зависимости температуры незащищенных металлических пластин от времени прогрева и приведенной толщины металла

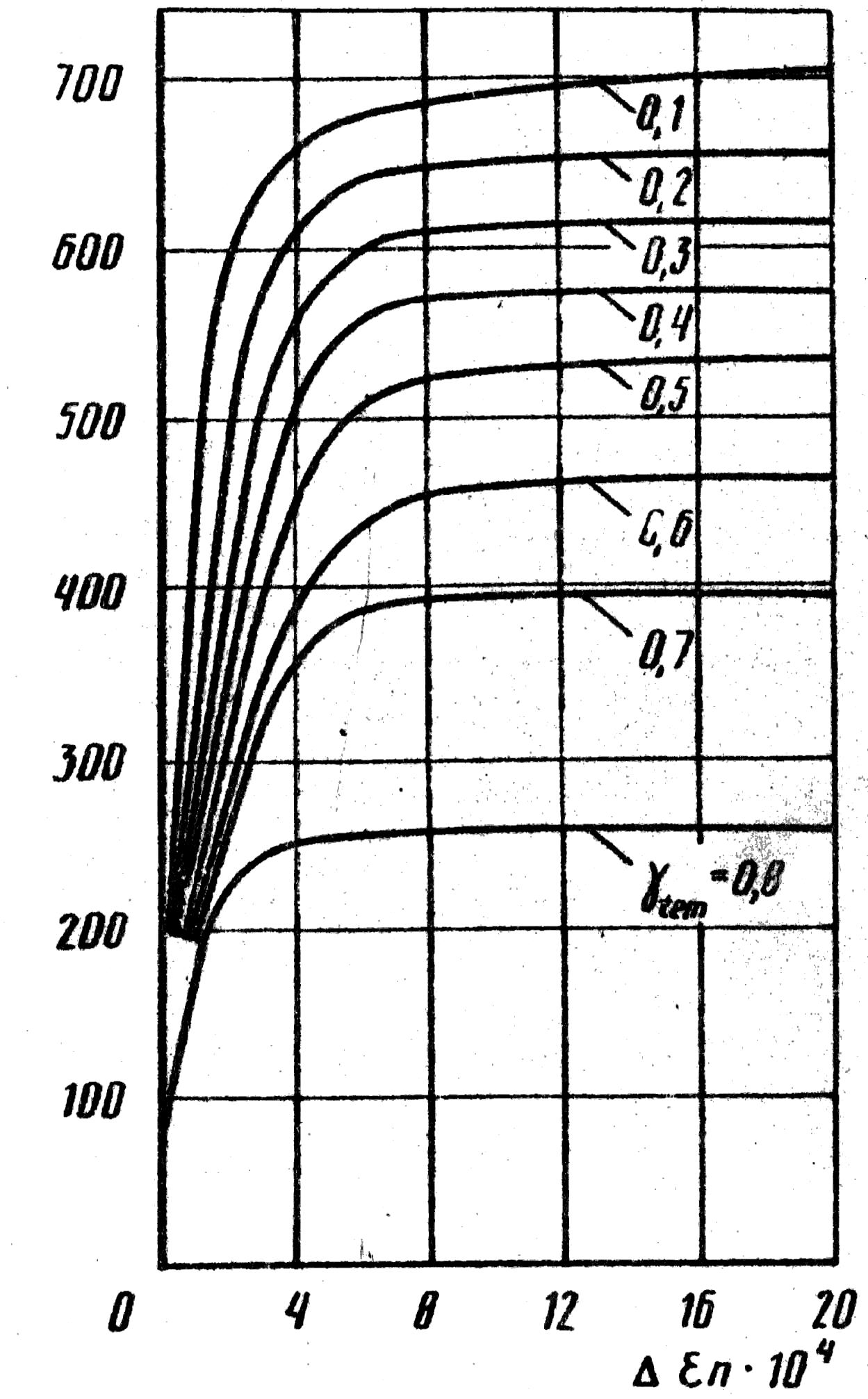

1.3. Кривые критических температур, вызывающих потерю устойчивости сжатых стальных стержней
tcr,˚C
1.4. Зависимости коэффициентов изменения предела текучести (γТ) и модуля упругости стали (γЕ) от температуры
γТ;
γЕ
t,ºC
1.5. Расчетные длины элементов фермы
Направление продольного изгиба
|
Вид элемента
|
||
пояс |
опорный раскос |
прочие элементы решетки |
|
«В плоскости» фермы (lx) |
1 * |
1 |
0,8 1 |
«Из плоскости» фермы (ly) |
1 |
1 |
1 |
*Примечание: l – длина элемента
